關于2013圖形算量斜墻定義
屋面為斜墻，帶有角度傾斜，聽說2013能直接定義，請問：1、2013圖形算量在哪個地方可以定義繪制這個斜墻？？我怎么沒找到；2、2013鋼筋抽樣里又是在哪定義繪制斜墻?? 麻煩截個圖我看看
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

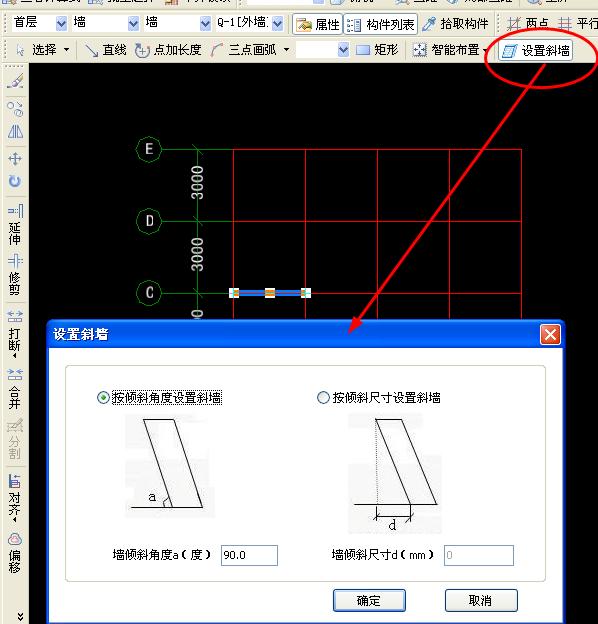

請看圖片示意
2013-12-26 10:58:20
-
1、2013圖形算量在哪個地方可以定義繪制這個斜墻？在墻屬性定義里面。2、2013鋼筋抽樣里又是在哪定義繪制斜墻?鋼筋里面定義不了斜墻。
2013-12-26 10:00:23
-
【第一步 】：繪制墻圖元，然后點擊菜單項“繪圖”->“設置斜墻”或點擊繪圖工具欄中“設置斜墻”按鈕【第二步】：點選需要變斜的墻圖元，右鍵確認選擇，彈出“設置斜墻”對話框；?【第三步】：以“按傾斜角度設置斜墻”為例：選擇“按傾斜角度設置斜墻”，輸入“墻的傾斜角度”，點擊【確定】 ；【第四步】：按鼠標左鍵指定墻的傾斜方向，斜墻生成。
2013-12-26 10:15:04
