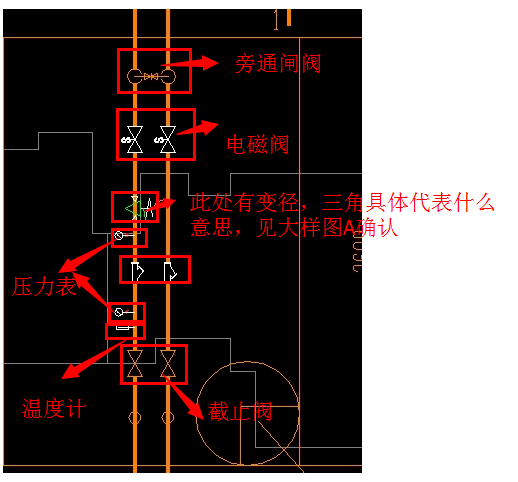

附圖上采暖圖例都有什么?
我認為是有閘閥 截止閥、Y型過濾器，水流指示器，帶S的是電磁閥嗎？還有什么東西？
問題補充：圖紙中沒有圖例
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
絕對不會有水流指示器，水流指示器僅在噴淋上才有。
2014-03-31 08:21:48
-
采暖圖? 有閘閥 截止閥、Y型過濾器，水流指示器， 電磁閥，流量表，逆止閥等，可以查看一下設計說明 和 圖例；
2014-03-30 16:53:06
-
支持將軍峰的說法
?
2014-03-30 22:19:53
-
你好
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
你好：還有溫度計和壓力表
2014-03-30 16:54:30
-
我認為是有閘閥 截止閥、Y型過濾器、熱量表（供水、回水均畫出，但屬于一個熱量表，屬于自動控制）、溫度計、壓力表。
2014-03-30 21:36:36
-
有2個閘閥（主管道上）?1個截止閥（旁通管道上）、2個Y型過濾器、1個熱量表（綠三角）、2個溫度調節閥（帶S）、1個溫度計、2個壓力表。
水流指示器是消防水上才有的東西。不可能出現在采暖系統里面。
2014-03-31 08:30:50
