一層用的不是一層平面圖、一層梁板柱圖嗎
今天同事告訴我說我畫的全錯了，所以特地來問問各位大佬
2025-05-07 08:55:12 補充

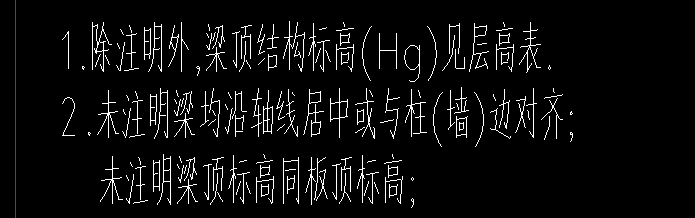

梁配筋圖未給出標高，只給出這個說明
全部回答
(5)
首答僅用{{minutesHtml}}
-
你自己對照標高看看呀。
設計圖中的結構平面圖是樓層的層底結構。
二層結構平面圖中的梁、板就是首層的頂板，要在首層定義布置的。
但要注意，二層墻柱就是二層生根到二層頂?shù)膲χ诙佣x布置的。
這個說明就明確的告知了：梁頂標高件層高表，看樓層層高表呀。
首次提交 2025-05-07 08:43:52 最近修改2025-05-07 08:57:40 (修改過2次)
-
一層柱 /二層板梁一般放一層畫
有標高圖呀
一般梁圖不給標高可以看板圖的標高
首次提交 2025-05-07 08:44:27 最近修改2025-05-07 09:03:35 (修改過1次)
-
砌體墻、門窗、裝修是用一層平面圖； 梁板要看圖紙設計，看一下是一層頂?shù)牧喊暹€是一層底的梁板
2025-05-07 08:44:46
-
看標高、看標高、看標高，重點的事情說三遍。
2025-05-07 08:51:05
-
一層用的是二層梁板柱結構圖
2025-05-07 08:51:46
