原圖標注中梁加腋的提問，請老師幫忙解答

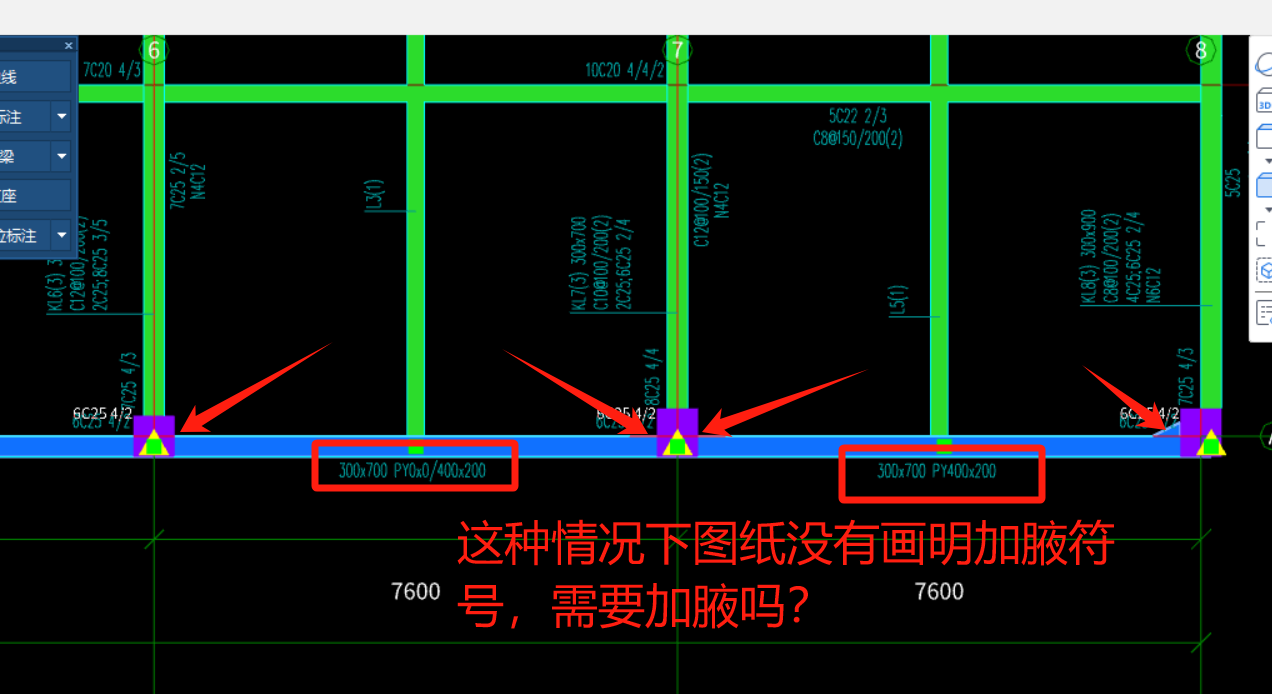

1。梁加腋有集中標注，但是圖紙中并未繪制出來小三角的符號，此種情況是不是需要進行繪制？
2.PY 0*0 400*200 在圖集中我沒有找到相應的表達含義 前邊的0*0表示什么，400*200 是水平加液。
全部回答
(2)
首答僅用{{minutesHtml}}
-
不需要
一切按圖示施工。
首次提交 2025-04-26 10:00:13 最近修改2025-04-26 10:00:37 (修改過1次)
-
水平加腋，0×0/400×200指的是這一跨左端不加腋，右端加腋，腋長400，腋寬200
首次提交 2025-04-27 08:39:25 最近修改2025-04-27 08:44:14 (修改過1次)
