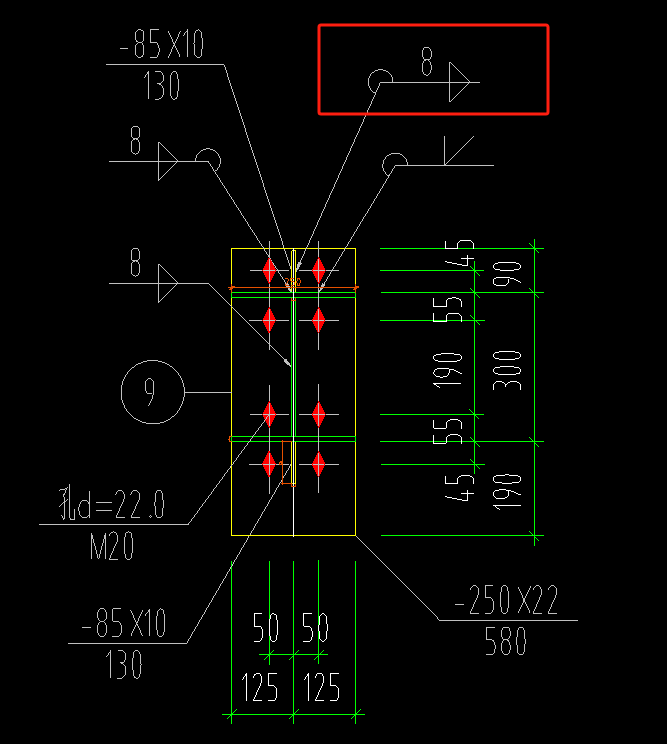

鋼結構圖紙中這個代表什么意思？
全部回答
(4)
首答僅用{{minutesHtml}}
-

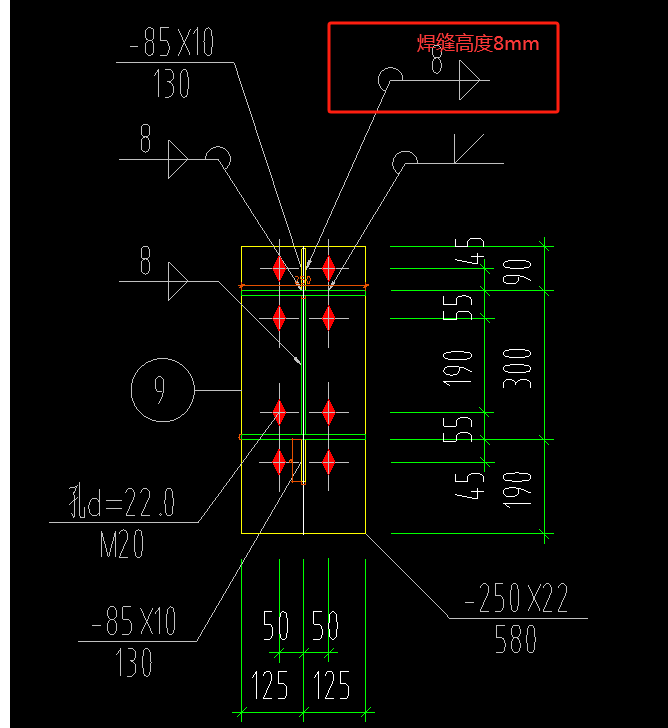

現場焊接符號，數字是焊高
2025-03-26 15:00:00
-
鋼結構焊縫符號，不影響算量，算量不用管
2025-03-26 15:00:02
-
2025-03-26 15:00:30
-

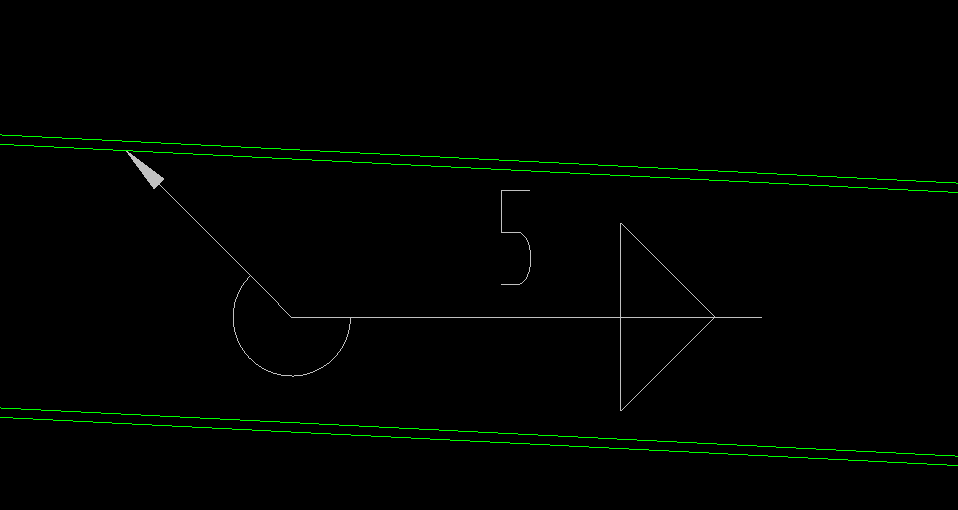

這是焊縫符號。其中：
左邊圓圈表示環繞工件周圍施焊（圍焊）；
數字“5”表示焊縫有效高度為5mm ；
右邊的三角形表示角焊縫。 整體表示對構件進行有效高度為5mm的環繞角焊縫焊接。
2025-03-26 15:27:11
