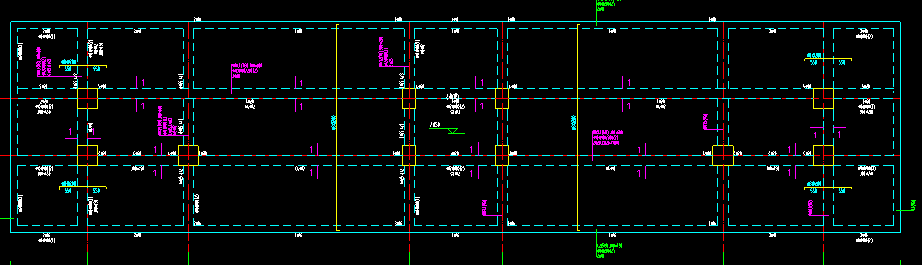

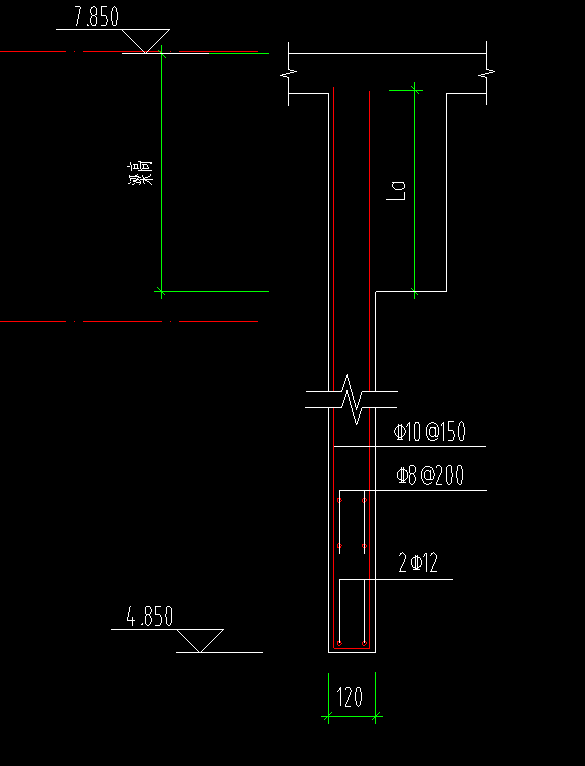

圖一是圖2的剖面圖，這應該怎么畫？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
按照圖2正常繪制粱，圖一是粱底到4.85的下掛，正常繪制就行，只需要區分梁底標高
2025-03-19 10:43:03
-
梁下掛板，可以用欄板畫，截面編輯里布置鋼筋
首次提交 2025-03-19 10:56:12 最近修改2025-03-19 10:56:37 (修改過1次)
