做電氣安裝計量時平面圖上的電井和幾個房間沒畫，只給了詳圖，線路識別不了怎么處理？

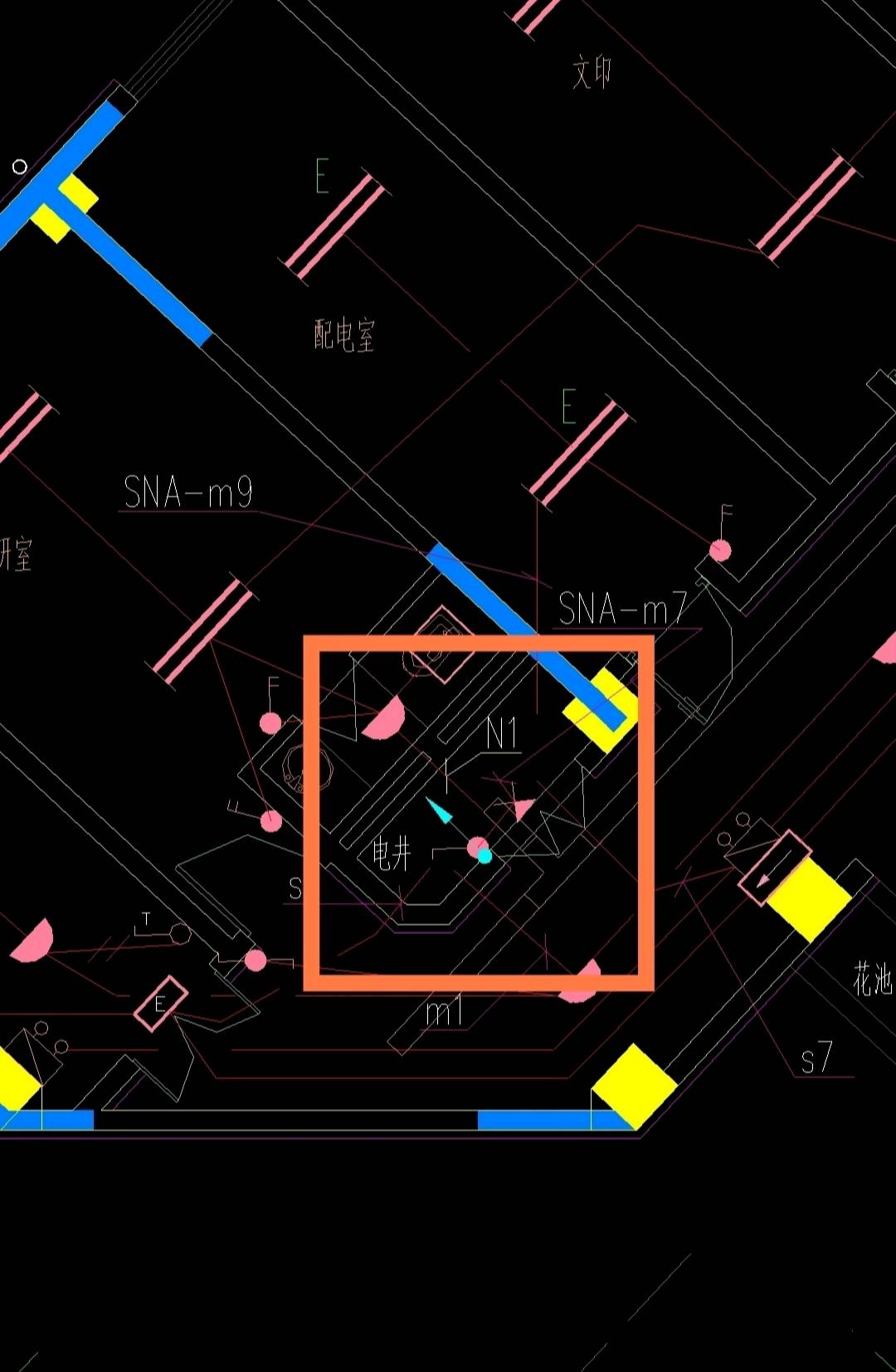

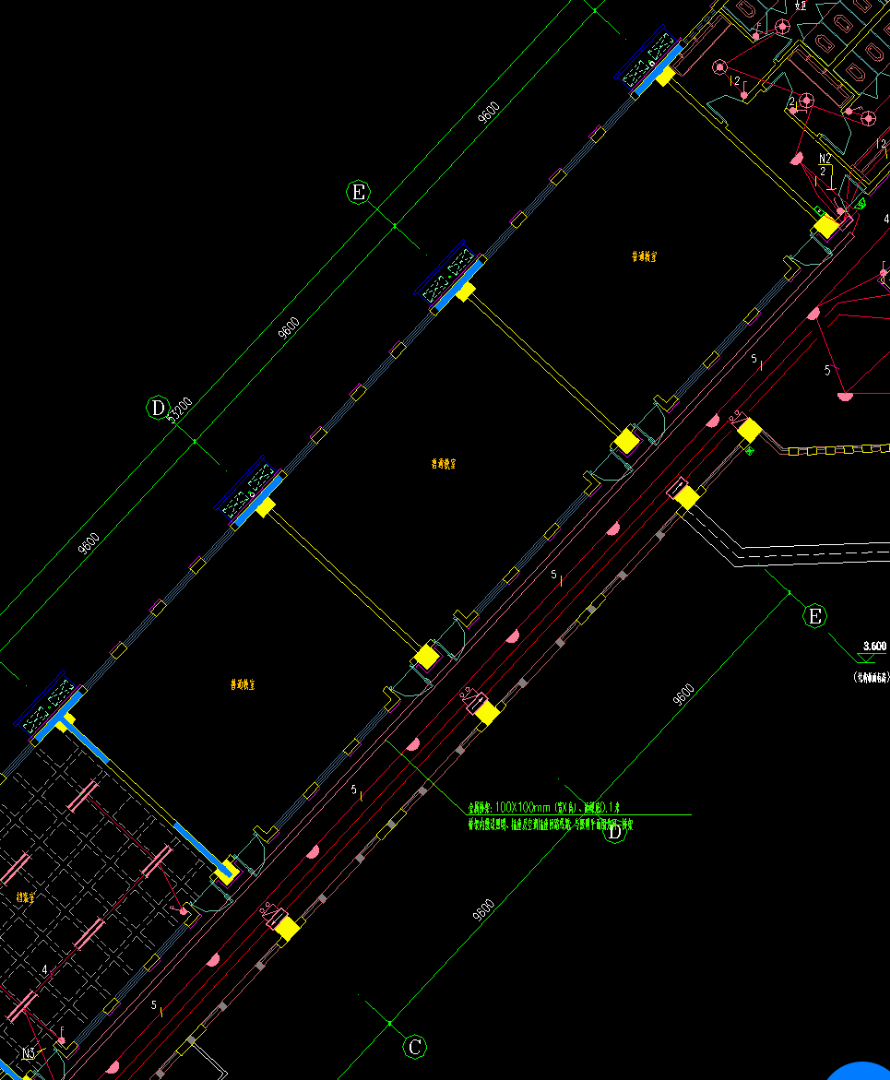

這個平面圖上普通教室和電井沒畫，只給了詳圖，導致平面圖上沒有配電箱，線路也識別不了，這種情況該怎么處理呢？
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納

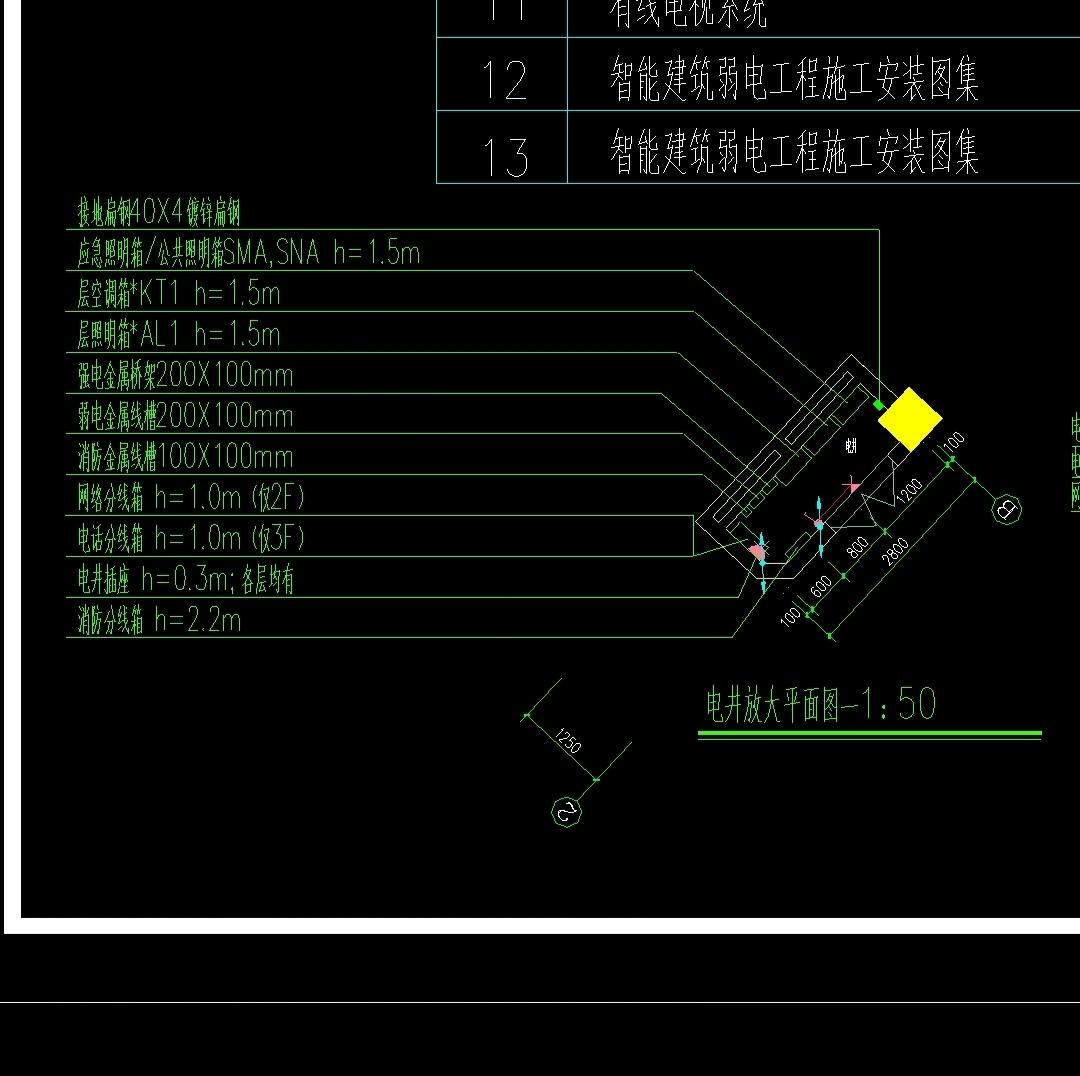

1、按第二張電井放大平面圖的位置，在第一張平面圖中繪制配電箱，布置橋架；

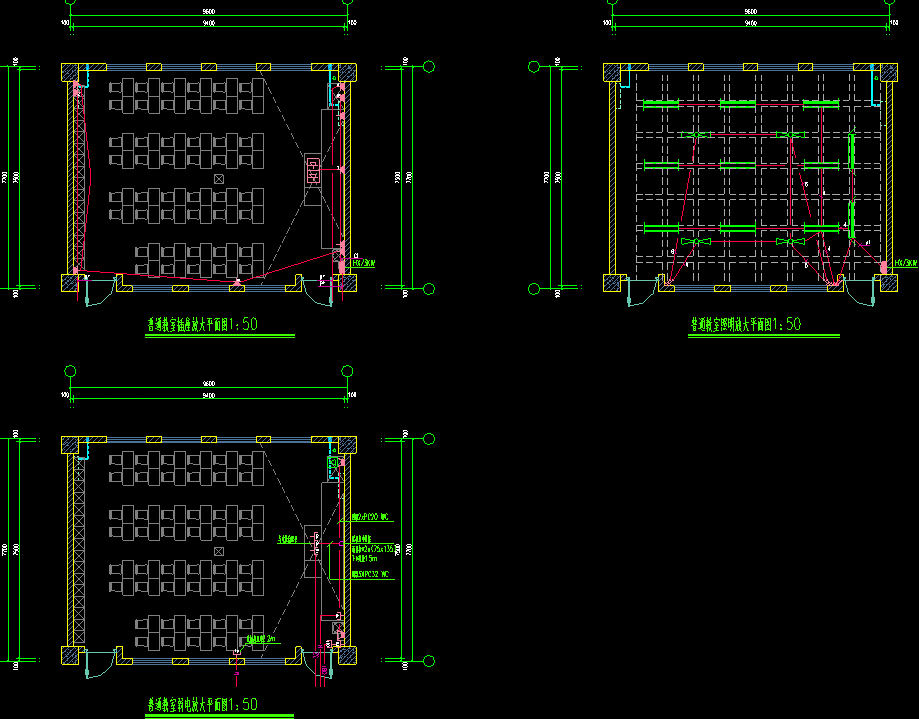

2、教室的配電箱也要在平面圖按第4張放大平面圖位置布置，直線繪制配管、配線；
3、教室放大平面圖調整比例，直接識別，數量按平面圖的數量；
2025-03-04 20:52:31
