下圖火災報警沒有消控室沒有端子箱，只有右邊一個電氣間，那紅色線槽是不是畫錯了？

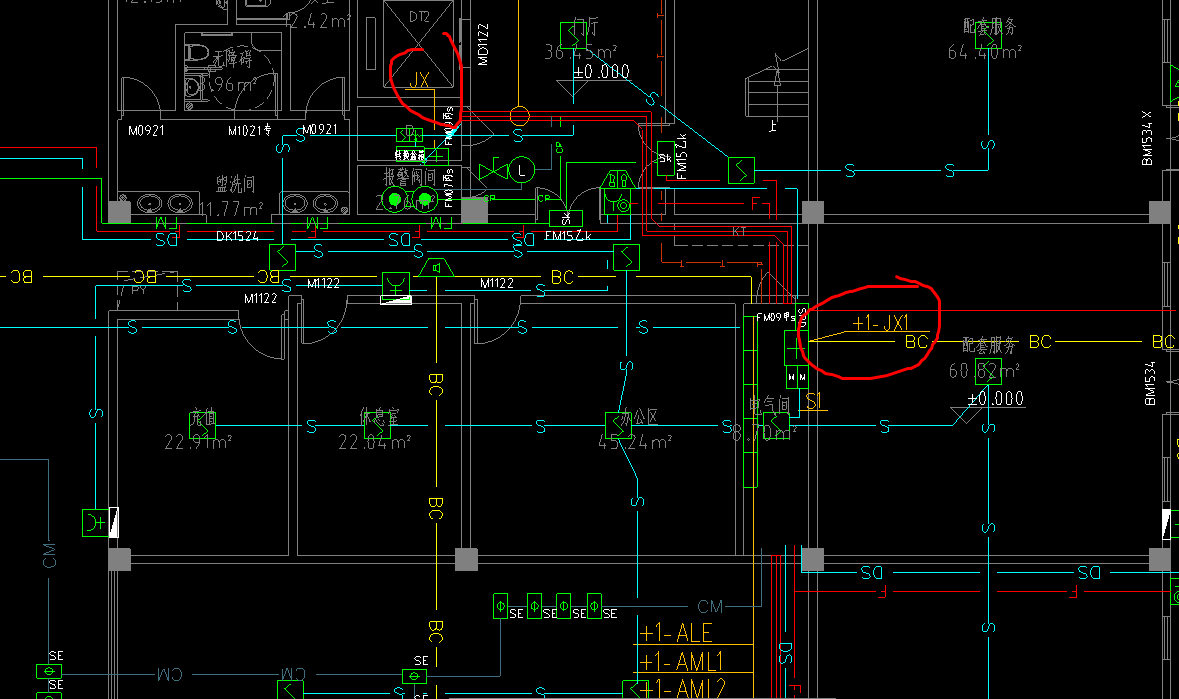

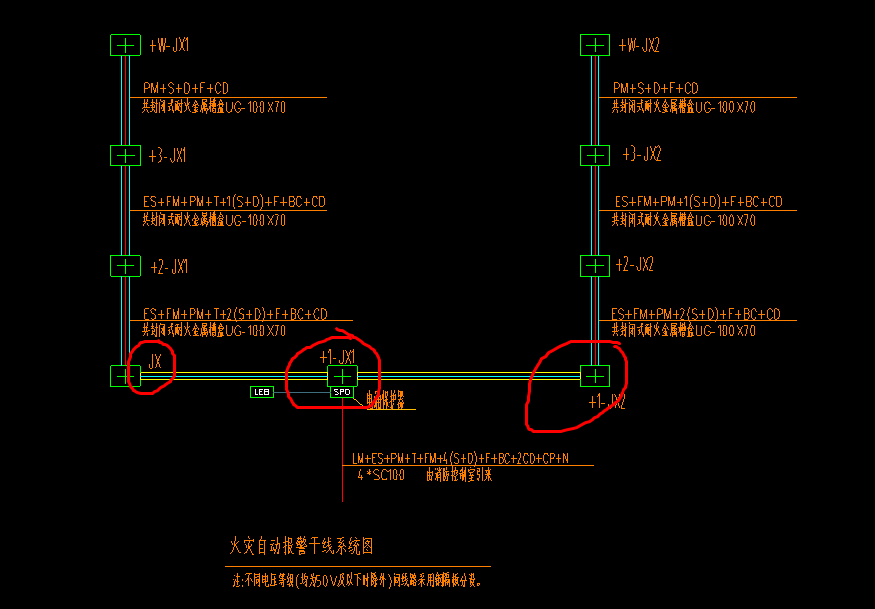

圖一是負一層平面圖，圖二是系統圖。圖一火災報警沒有消控室沒有端子箱，只有右邊一個電氣間，那紅色線槽是不是畫錯了？應該是從電氣室出來吧，再就是左上角的這些線是從線槽出來的嗎，還是單獨走，沒明白？？？

有關電氣配線從配電箱出來到照明燈具電線根數的問題

我指的是從配電箱到各照明回路出來的導線根數哈，希望有經驗的大大回答一下 1當圖紙標注照明線路為單相三線制，那么從配電箱出來是不是2根線，一根相線、一根零線 2這是圖紙的“防雷接地”這一欄里又有句話是：“所有正常時不帶電的電氣設備金屬外殼均應可靠接地”，那么此時是不是代表從配電箱出來就得按三根線算，分別是零線、相線、地線？ 3當只標明是單相二線制和三線四線制，是不是均默認為從配電箱出來時兩根線，相線、零線（除非又格外說明要加地線，那么從配電箱出來就是三根線？） 4當標明是四相五線制，從配電箱出來就是三根線。零線、相線、地線 （請按照4個問題一一回答，格式為幾根線，那幾根線。如問題1回答：問題1 兩根線，一根相線，一根零線） 非常希望造價達人為我這個小小初學者耐心回答，滴水之恩定當涌泉相報?。。?！

火災報警線是從圖一第一個紅圈的井引到第二個紅圈消控室再到右邊第三個紅圈弱電井嗎？

圖一是火災報警第一層，圖二是第二層，我理解的是火災報警線是從圖一第一個紅圈的室外井引到第二個紅圈消控室再到右邊第三個紅圈弱電井嗎？然后在從一層弱電井引到二層的弱電井？是引到弱電井的端子箱還是引到弱電井就行了，建模的時候需要豎向橋架嗎？這個走線的邏輯還是沒搞懂？求大神指導！

有關電氣配線從配電箱出來到照明電路的導線根數問題

我指的是從配電箱到各照明回路出來的導線根數哈，希望有經驗的大大回答一下 ①當圖紙標注照明線路為單相三線制，那么從配電箱出來是不是2根線，一根相線、一根零線 ②如果此時圖紙的“防雷接地”這一欄里又有句話是：“所有正常時不帶電的電氣設備金屬外殼均應可靠接地”，那么此時是不是代表從配電箱出來就得按三根線算，分別是零線、相線、地線 ③所以單相三線制是不論圖紙加了后面那句話出來都是三根線還是加了那句話出來才是三根不加就是2跟線 ④當只標明是單相二線制和三線四線制，是不是均默認為從配電箱出來時兩根線，相線、零線（除非又格外說明要加地線，那么從配電箱出來就是三根線） 是這樣嗎？⑤當標明是三相五線制，從配電箱出來就是三根線。零線、相線、地線。因為有些人說三相五線制按5根線算即3相1零1地，但我的老師好像說的是按三根線算我在想他是不是吧3根火線當做1根，然后1零1地，那么我算安裝配線時到底此時算從配電箱出來3根還是5根是對的啊（請按照5個問題一一回答 如問題5回答：問題5 按照誰說的算。幾根線，分別是 ）非常希望造價達人為我這個小小初學者耐心回答，滴水之恩定當涌泉相報?。。?！

總等電位箱端子板的接線問題

如圖第一：紅色標注的1、2、3條聯結線，表示的是三種電纜導線如果穿金屬套管的話需要接端子板，假如電纜有兩根總進線，是否兩根都要接端子板？ 第二：紅色標注的4-6三根聯結線，表示的是電纜外皮與端子板的連接么？這個是否包含在了電纜的安裝子目當中，如果不是的話電纜和導線的安裝子目中包含的接地是指的那一部分？ 第三:如果利用基礎鋼筋做接地極，總電位箱與接地極的連接就是7，工程量計算豎直高度=端子板的安裝高度，水平距離就是端子板距離最近基礎梁的水平距離？ 第四：聯結線8指的是引下線與端子板焊接，這個有必要么，因為引下線從避雷帶到圈梁到基礎梁都是焊接的？問題補充：該圖是總電位箱與進戶線的聯結（圖集），最后問題是這些聯結線走墻和板暗敷？ 還有一個問題，當避雷引下線需要與端子板聯結的話，是所有的主筋引下線都要聯結還是選最近的一根聯結？
