YIYI
2024-07-12 11:10:54
|
浙江省
土建
|
155查看
5回答

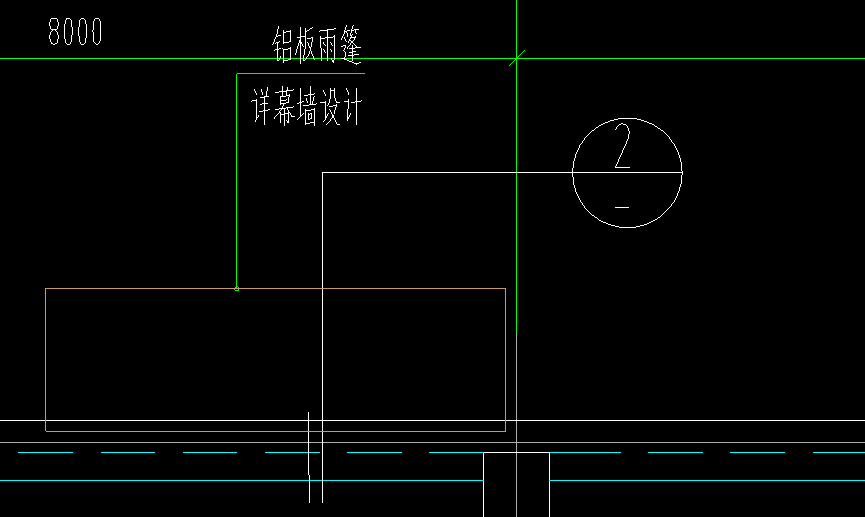

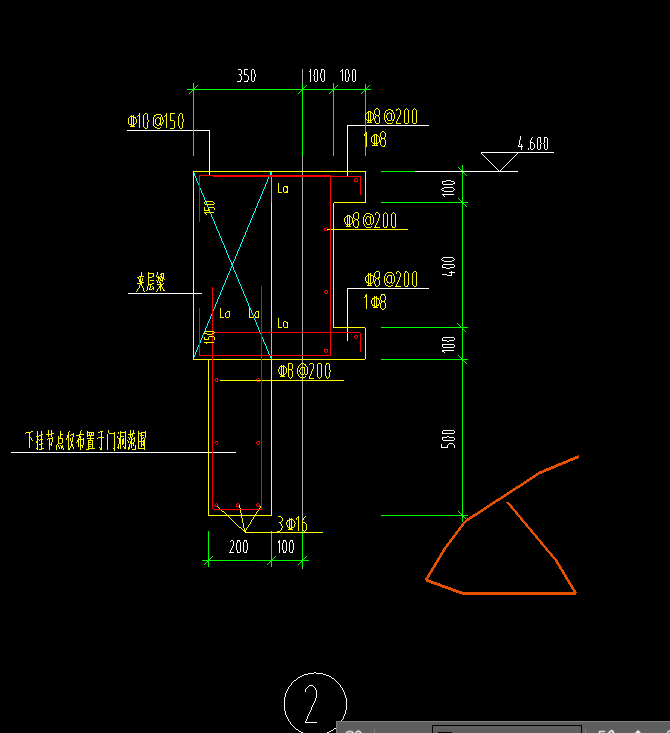

這種鋼筋要怎么輸入
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
自定義節點可以繪制截面，編輯鋼筋
場景一：若有圖紙。

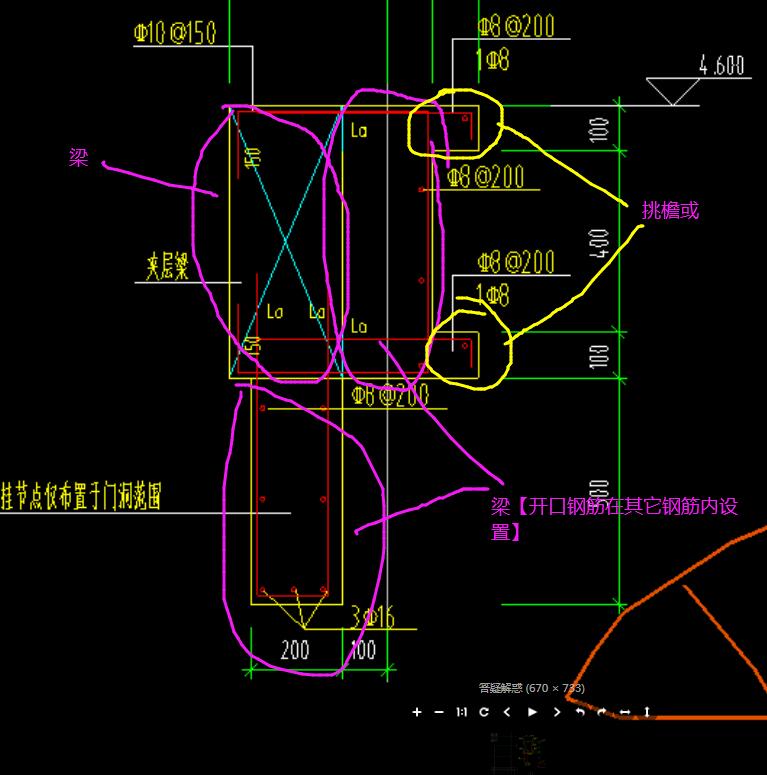

方法：在左側導航欄中的自定義構件下，有自定義節點，先將圖紙添加進來---在點擊新建自定義節點---在【截面形狀】中點到【圖紙】位置---框選圖紙---設置比例---點擊【截面】中的【選擇輪廓】，若輪廓沒有封閉的地方，可點擊【繪制輪廓】手動繪制成封閉的---再點擊【生成截面】---編輯鋼筋---識別鋼筋或繪制鋼筋即可。如圖：
場景二：若沒有圖紙。
方法：新建自定義節點---截面形狀中點到【截面】---繪制輪廓---生成截面---編輯鋼筋---繪制鋼筋即可。
首次提交 2024-07-12 11:15:22 最近修改2024-07-12 11:25:00 (修改過1次)
-
用欄板畫下掛部分
2024-07-12 11:12:31
-
右側用異形挑檐，下部用欄板，鋼筋手輸
2024-07-12 11:14:48
-
自定義節點繪制
2024-07-12 11:16:28
-
2024-07-12 11:27:03
