圖紙分開如何合并
CAD圖中梁的尺寸在結構平面圖中，梁的集中標注在梁平面圖中。該如何操作才能將兩張圖紙合并起來呢？
2024-06-15 08:14:40 補充
基礎--屋面的圖紙都在一張CAD中，然后插入圖紙我是在分割好的梁中插入CAD圖再移動這樣操作是否得當？是否需將CAD圖紙分解再導入
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
2024-06-15 00:10:32
-
插入圖紙，解鎖框選移動
2024-06-14 22:56:29
-
你好，你試試下面的辦法。

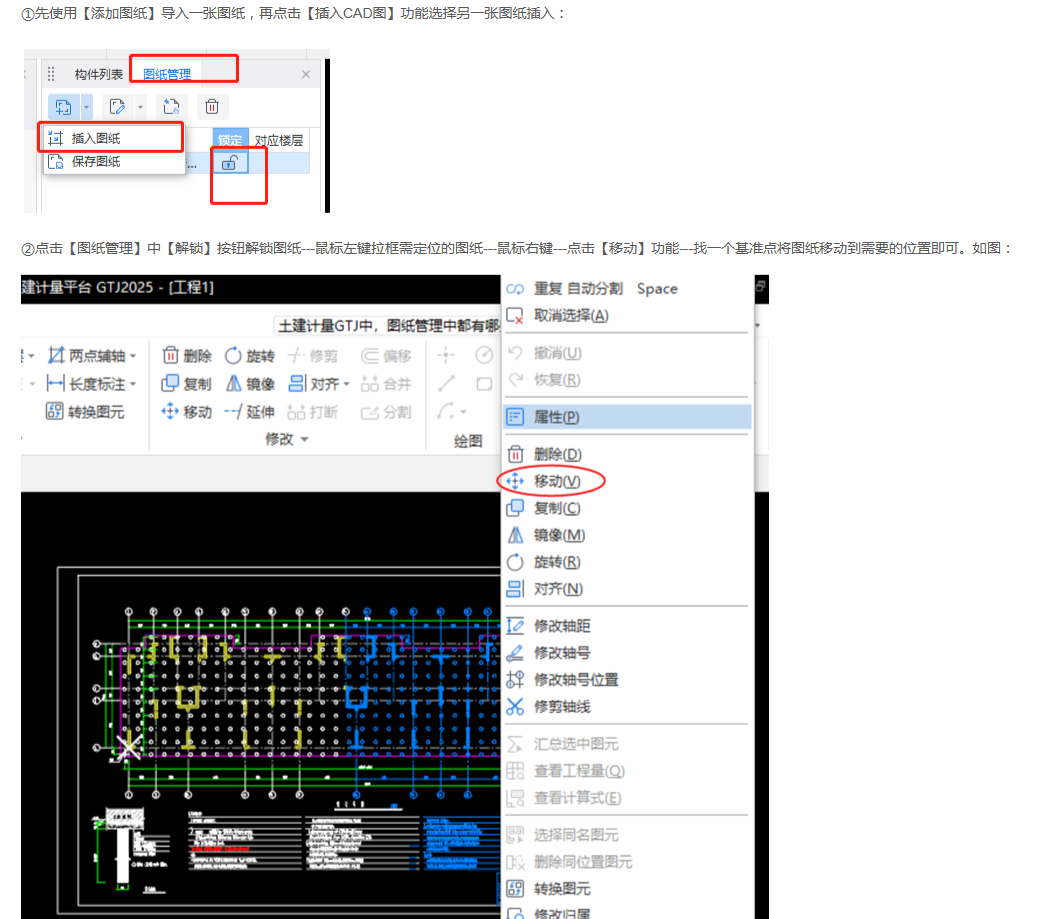

1、在圖紙管理中點擊【添加圖紙】功能，先導入X方向的梁圖紙；
2、點擊【插入圖紙】，選擇另一張Y方向的圖紙；
3、點擊【圖紙管理】中的鎖子進行解鎖，鼠標左鍵框選Y方向的圖紙，鼠標右鍵，選擇移動，然后鼠標左鍵找一個插入點，拖動到和X方向圖紙重疊位置即可，然后在梁界面識別梁即可。如圖：
2024-06-14 23:22:18
