芳華
2023-10-24 09:02:17
|
山東省
土建計量GTJ
|
172查看
2回答

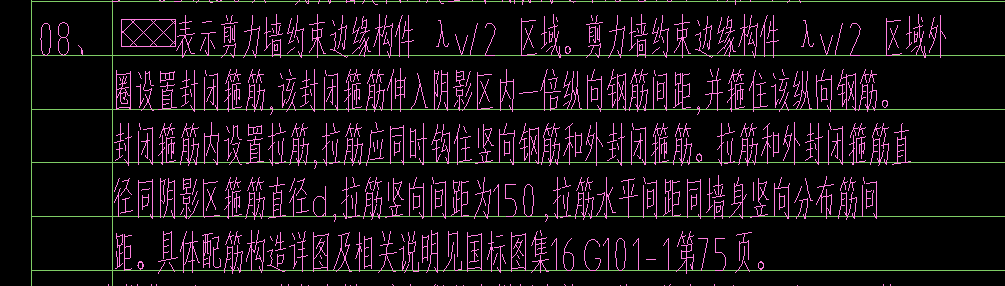

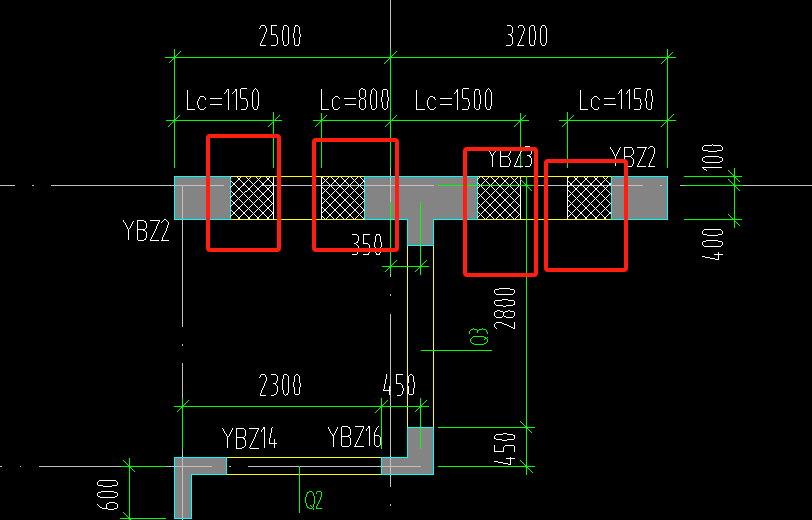

圖中約束 構件陰影區域怎么畫，約束邊緣柱范圍沒有包括陰影區域，怎么布置鋼筋？
全部回答
(2)
首答僅用{{minutesHtml}}
-
2023-10-24 09:03:46
-

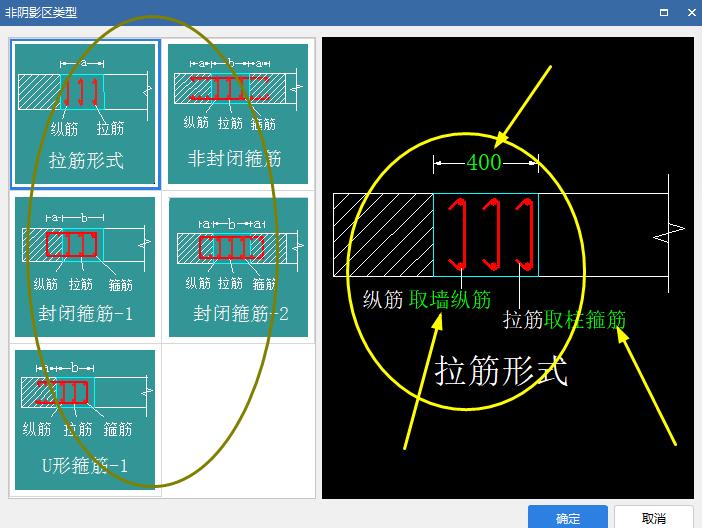

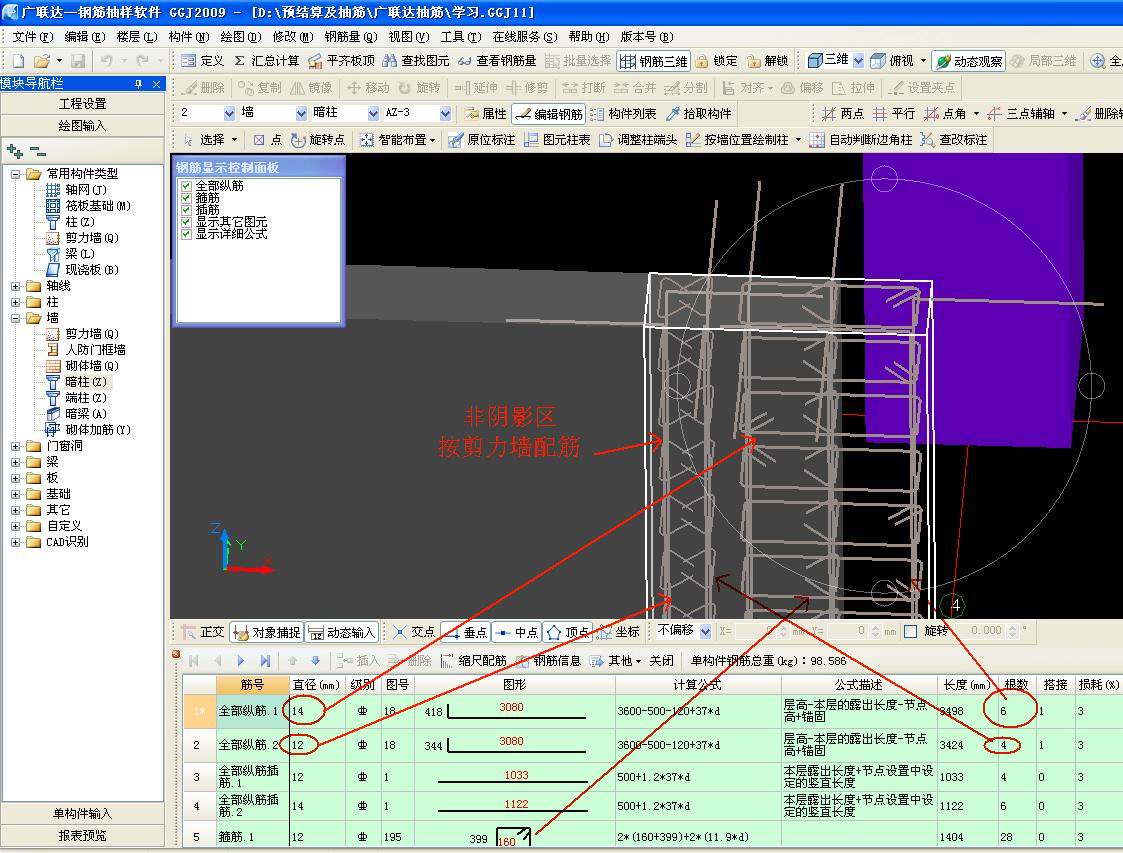

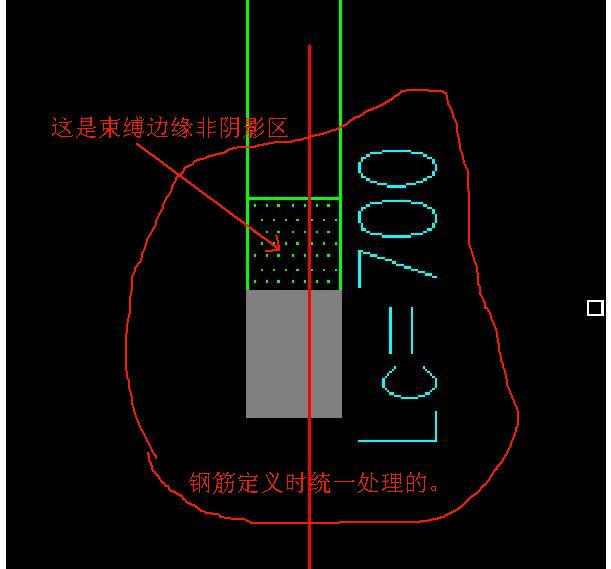

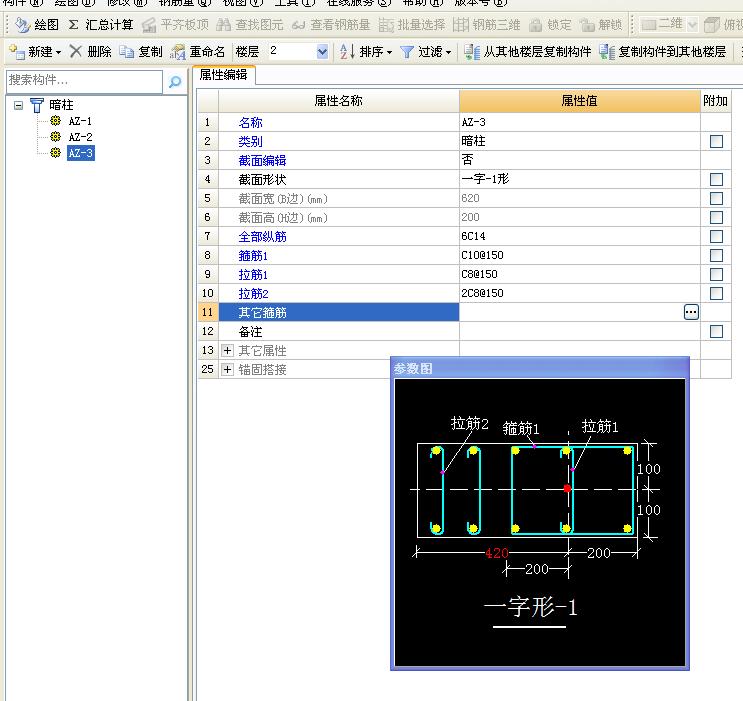

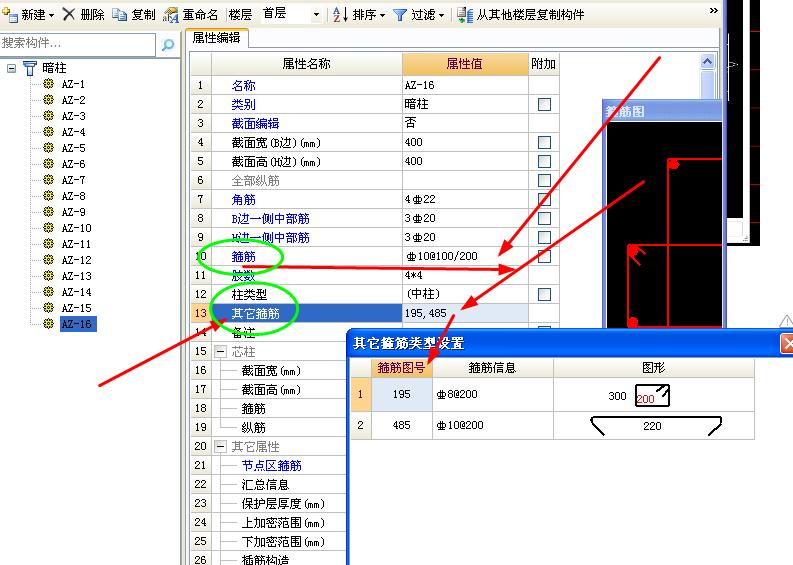

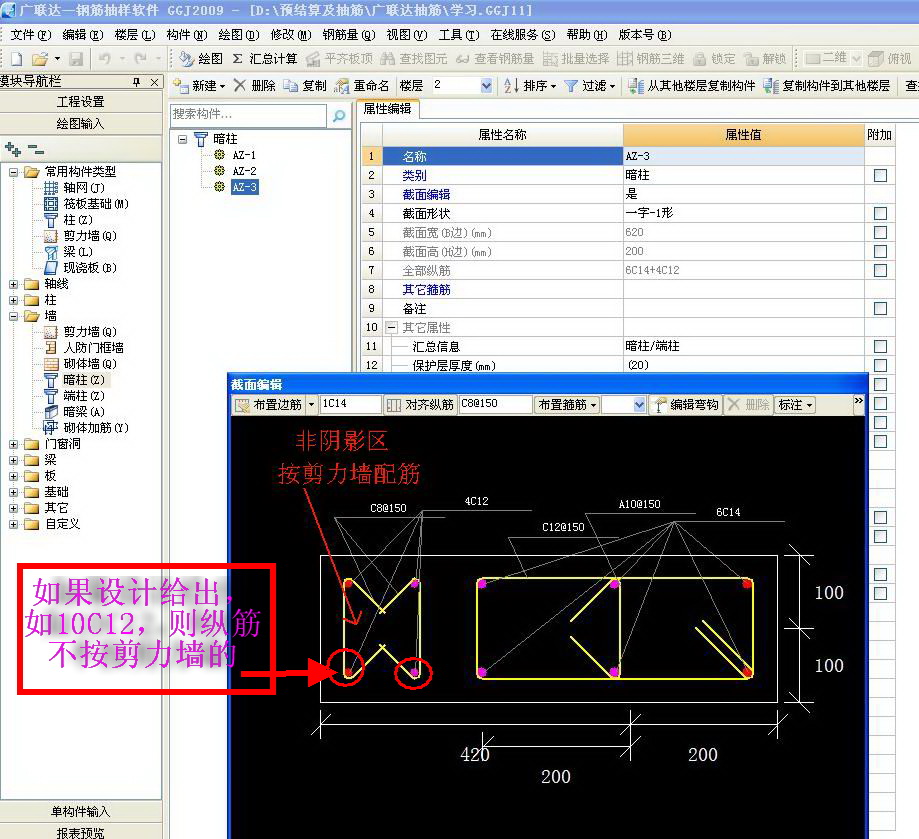

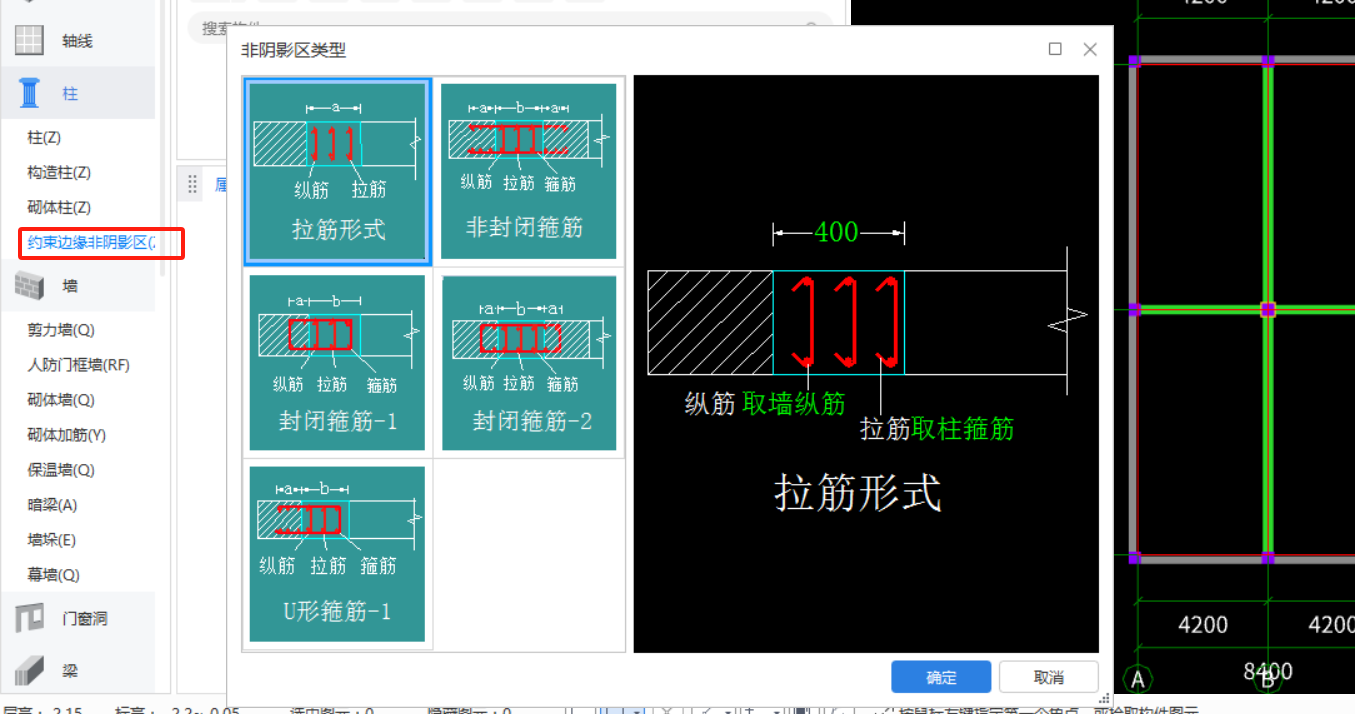

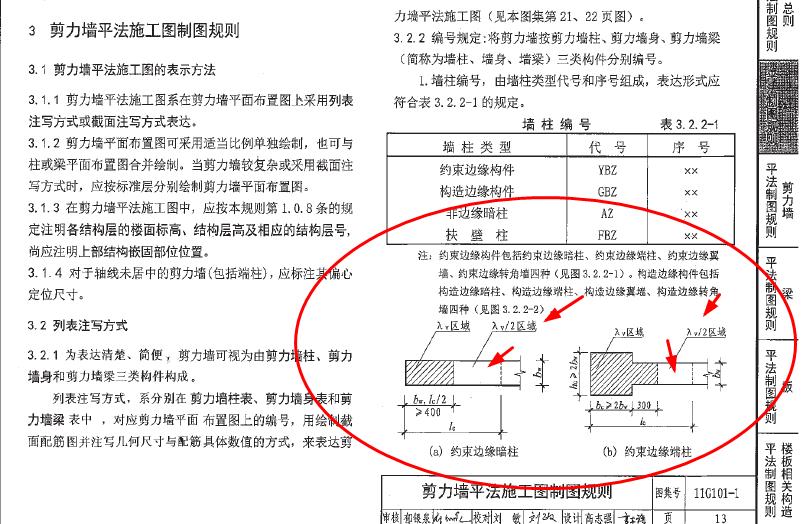

處理方法如下：
2023-10-24 09:06:59
-
問下，下圖箭頭所示的位置是否為約束邊緣柱的非陰影區域的鋼筋？

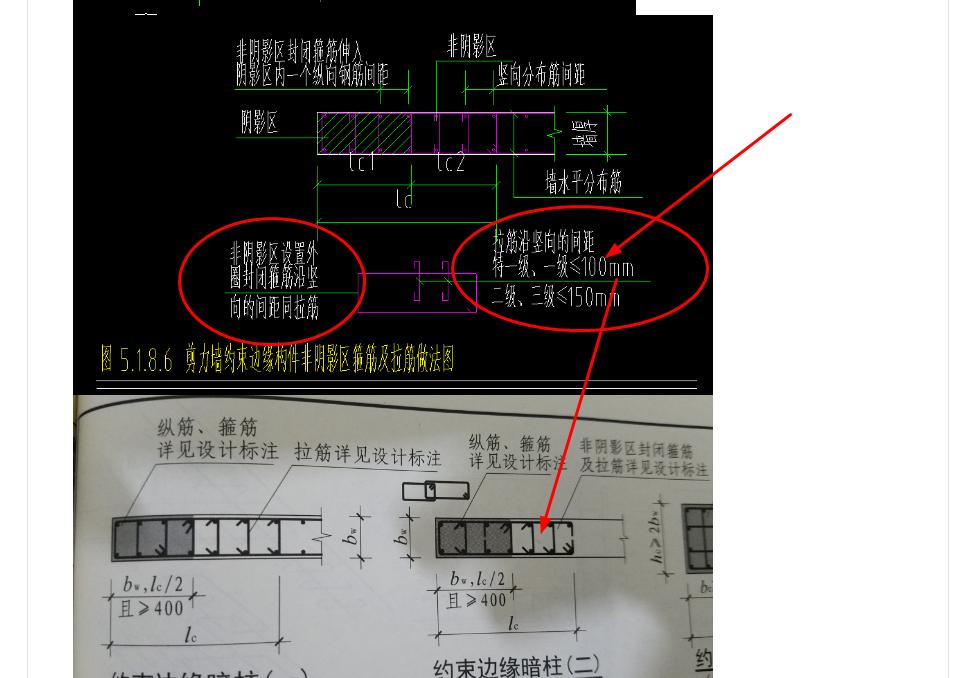

下圖箭頭所示的位置是否為約束邊緣柱的非陰影區域的鋼筋？16g圖集中的有非陰影區域設置拉筋和非陰影區域外圈設置封閉箍筋，請問下圖中箭頭所指位置c8-100和c8各自表示的什么含義？
-
約束邊緣柱，圖紙中給出了非陰影區的拉筋做法，但是約束邊緣柱大樣與平面圖中都沒有體
約束邊緣柱，圖紙中給出了非陰影區的拉筋做法，但是約束邊緣柱大樣與平面圖中都沒有體現非陰影區，這時候陰影區還考不考慮呢，如果考慮的話LC長度怎么確定呢
-
約束邊緣構件陰影區鋼筋是用暗柱鋼筋型號還是用剪力墻鋼筋型號？
暗柱鋼筋型號為：C10，箍筋C10@150剪力墻鋼筋型號為：C6，拉筋梅花布置，C6@200*600那么，約束邊緣構件陰影區，用什么鋼筋呢（如果用剪力墻的，那么拉筋是多少？？？）
-
上面的幾張圖片是LC陰影區的圖紙，我想知道如果我在布置暗柱的時候需要怎么調整，如果暗柱不需要調整，我應該在哪里調整LC非陰影區的詳圖內容呢？
