梁識圖

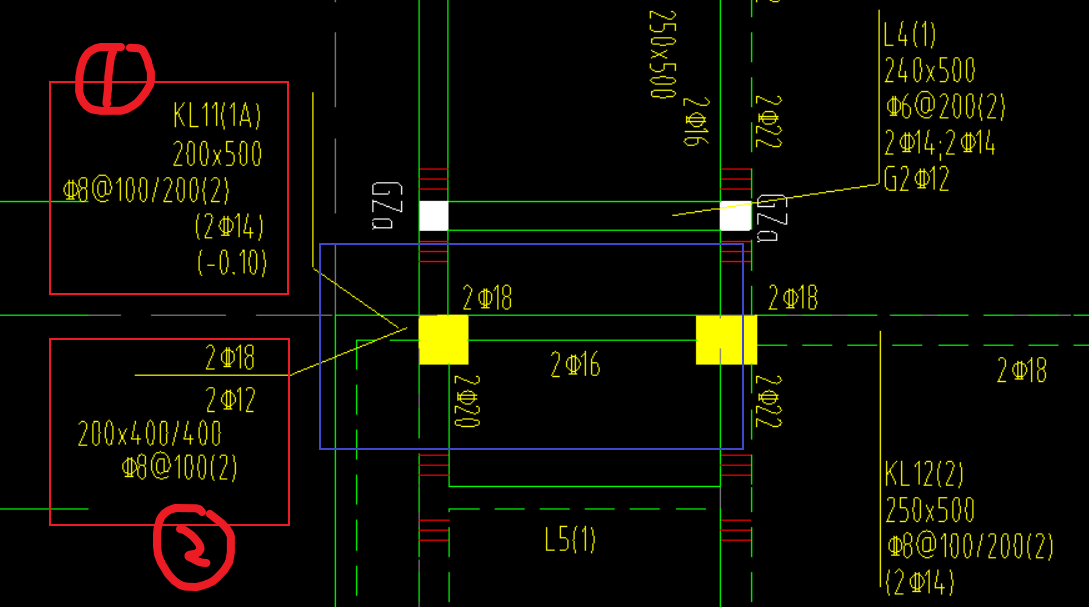

①是藍色框的集中標注理解正確？那么②應該怎么理解？
②中2c18、2c12、200x400/400、c8-100（2）分別指什么？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
①代表是梁的集中標注
②代表梁左胯的原位標注配筋（柱子左側梁），2c18梁上部配筋，2c12下部配筋，200*400/400是變截面梁，C8-100是左胯梁的配筋，
2023-06-29 17:38:18
-
②是指懸挑端，上部跨中鋼筋，下部鋼筋，箍筋間距100.
2023-06-29 17:37:04
-
1是框架梁的信息（柱右邊），2是懸臂梁的信息（柱左邊）
首次提交 2023-06-29 17:39:05 最近修改2023-06-29 17:39:59 (修改過1次)
