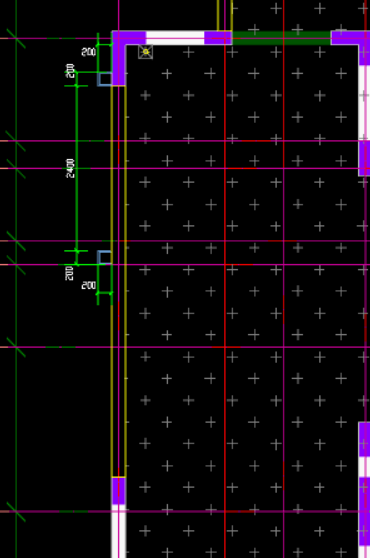

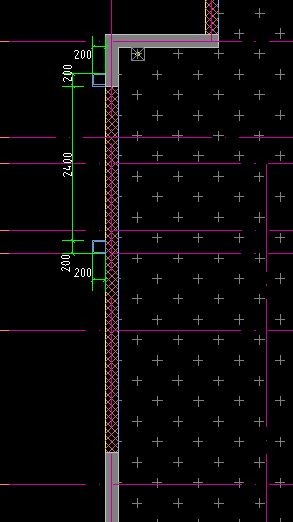

您好 如下集中場景。建議磚T3、或 綁定外部圖塊的操作

土建計量GTJ中，添加圖紙顯示無/顯示不全如何處理？

場景一：首先確認原始圖紙打開是否顯示正常，若原始圖紙本身打開就不顯示或顯示不全，需聯系設計處理；

場景二：圖紙導入后顯示特別小或比較遠看不到，可以使用【查找替換】或【全屏】查找。

場景三：若原始圖紙打開正常，導入軟件也查找不到。需要在CAD快速看圖/天正/CAD軟件按照如下方法處理：

①CAD快速看圖軟件會員處理圖紙的方法：

方法一：打開CAD快速看圖---點擊右上角的【賬號】進行登陸---再左上角的“打開”選擇圖紙進來---然后鼠標右鍵使用【天正圖紙轉換（轉t3）】或者【CAD圖紙分割導出】進行處理并保存圖紙---將處理的圖紙導入軟件即可。如圖：

備注：處理圖紙過程中很卡導致無法繼續操作，每個電腦上都是此情況，一般是圖紙問題，需聯系設計。

方法二：圖紙有外部參照，在CAD快速看圖中將外部參照綁定后，再導入軟件（在CAD快速看圖中，登錄會員賬號，點擊會員圖標下的【外部參照管理】，可以查看是否有外部參照）。

備注：1.若按以上方法處理后有的圖層還是不顯示，可以在CAD快速看圖中，點擊右上角的【圖層管理】，點擊“圖層全開”，再按以上方法處理。如圖：

2.圖紙若存在圖片，則不能直接導入，可以使用QQ截圖的方式，將圖片截圖，在軟件中導入圖片處理，但是導入后不能識別，若需要識別，建議聯系設計將圖片轉換為圖紙?zhí)幚怼?/p>

②天正軟件/CAD軟件處理圖紙的方法：

方法一：圖紙有外部參照，在天正軟件中將外部參照綁定后，再導入軟件。

方法二：用天正軟件將圖紙轉成T3格式后，再導入軟件即可 。

方法三：使用CAD軟件或天正軟件將圖紙寫塊后導入，若還是不行，再將寫塊后的圖紙轉T3格式。如圖：

方法四：在CAD軟件或天正軟件中打開圖紙---將圖紙復制粘貼到新建的CAD文件中---框選圖紙?jiān)诿顧谥休斎隭回車---分解完成之后---框選圖紙Ctrl+C復制---點文件---新建---點擊“打開”后面倒三角的“無樣板打開-公制”---點擊Crtl+V粘貼，指定一點---輸Z回車---輸A回車---輸TXDC 保存---把保存后的文件導入軟件。如圖：

場景四：若圖紙?jiān)谄渌娔X正常顯示，建議新建工程導入看是否正常，若正常，將圖紙保存一下重新導入工程中；

若新建工程導入也顯示不正常，建議將軟件卸載重新安裝一下再導入即可。
