老師好！筏板的這兩個鋼筋圖不是看的很明白。在gtj里面應該怎么設置？
全部回答
(3)
首答僅用{{minutesHtml}}
-

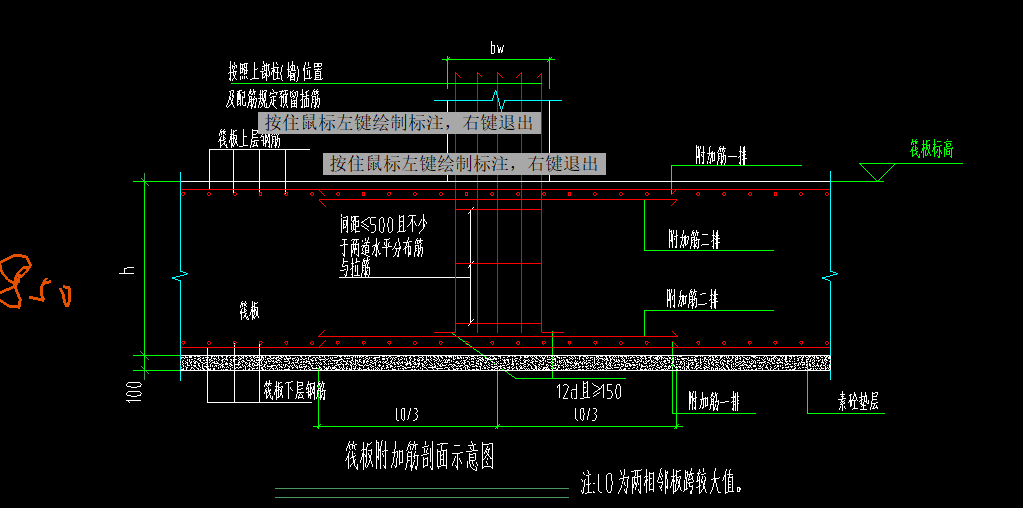

截圖一，是柱底及面的加強（或附加）鋼筋，面鋼筋可以用筏板面部受力筋自定義范圍布置，底可以用筏板負筋布置；

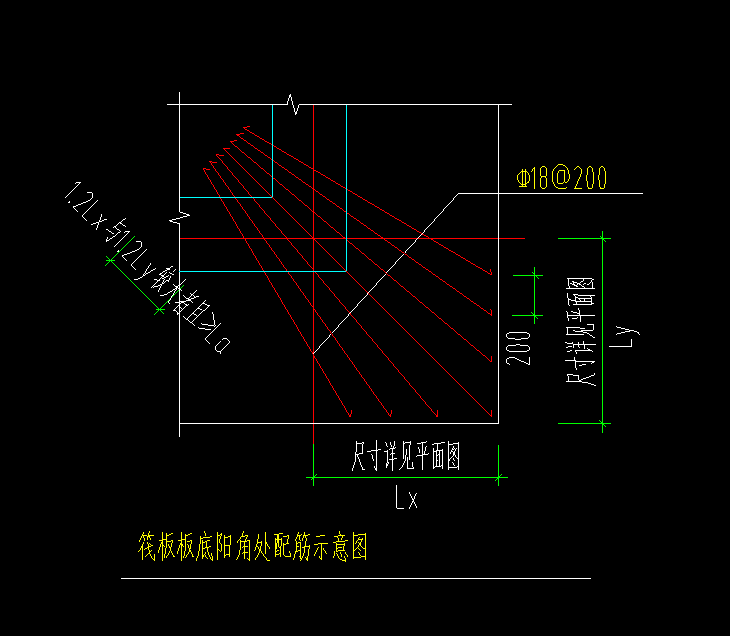

截圖二，是放射鋼筋，可以在表格中編輯，也可以用自定義鋼筋線布置
2023-03-23 22:24:32
-
一圖是柱位附加筋，分別用底筋及面筋設置；二圖是陽角處的放射筋，在表格內按圖紙要求設置
2023-03-24 07:55:46
-
附加筋可以用筏板受力筋定義,用自定義范圍畫,角處的放射筋在其他鋼筋中輸入.
2023-03-24 08:00:50
