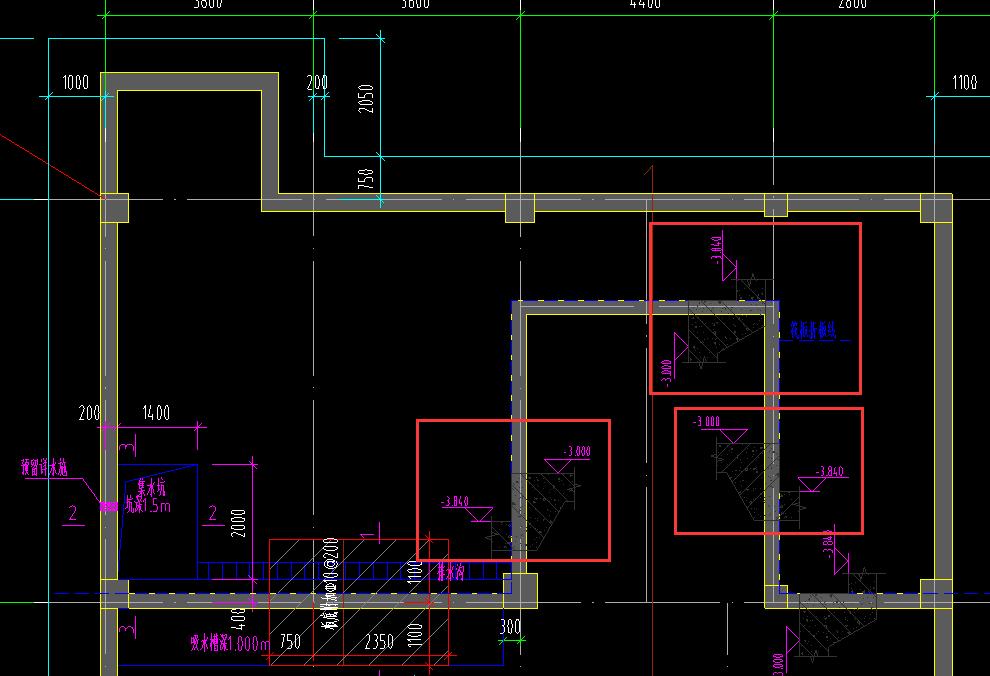

請問筏板基礎上這個陰影標注代表什么意思
2023-01-03 09:02:24 補充
那這段擋土墻底標高應該設置為-3.84還是-3呢？
全部回答
(8)
首答僅用{{minutesHtml}}
-
已采納
你好：這是筏板變截面的剖面，擋土墻底標高應該設置為-3.84。
2023-01-03 09:04:58
-
筏板變標高節點示意
2023-01-03 08:59:28
-
這個位置的剖面圖
2023-01-03 08:59:32
-
局部斷面，表示該處筏板和墻、梁的位置關系。
2023-01-03 08:59:33
-
是平面圖上的剖面，表格相應為高低筏板，標高不同
2023-01-03 08:59:41
-
是原位剖面標高示意。剖面，是不同標高的展示。兩種標高的。-3.84和-3.0相當于立面，有高有低。
首次提交 2023-01-03 09:01:12 最近修改2023-01-03 09:05:49 (修改過1次)
-
分別示意兩處標高。
2023-01-03 09:01:46
-
局部斷面，表示該處筏板有高差。
這段擋土墻底標高應該設置為-3.84
2023-01-03 09:08:06
