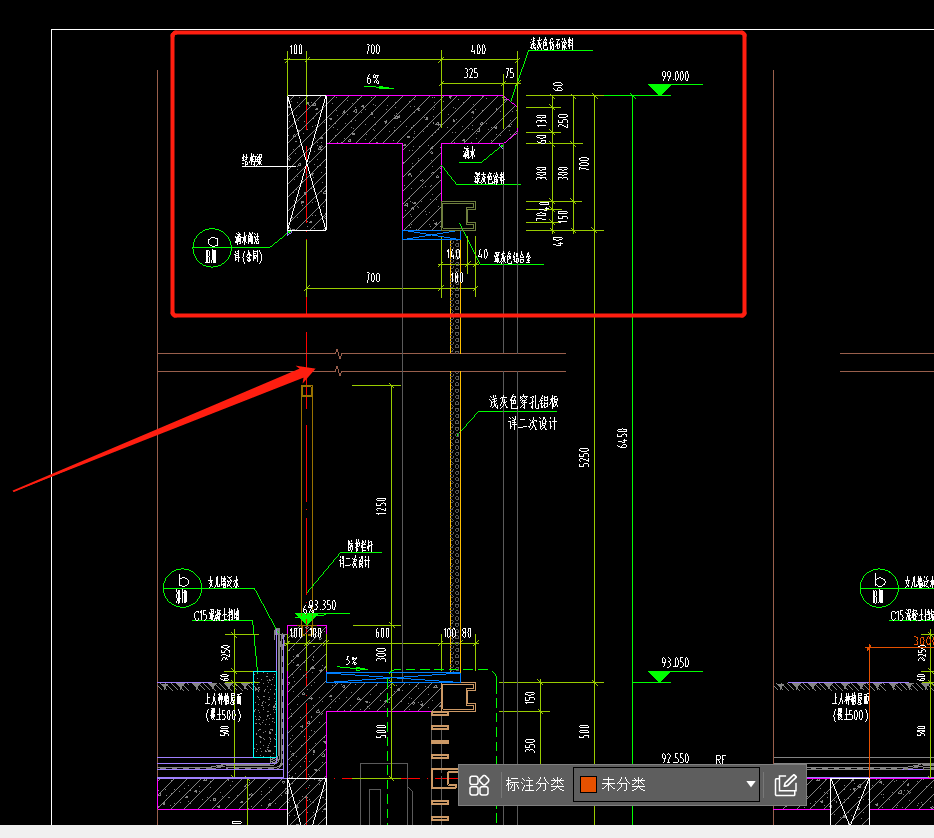

請問這個機房的節點怎么看呢？
兩根折斷線代表什么意思呢？上面的混凝土結構是被鋁板支撐的嘛？沒有砌體像是懸空的
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
你好：這是表示5250mm高度沒有完全繪制，鋁板是需要龍骨，龍骨是以梁為支座的。
2022-12-23 10:25:58
-

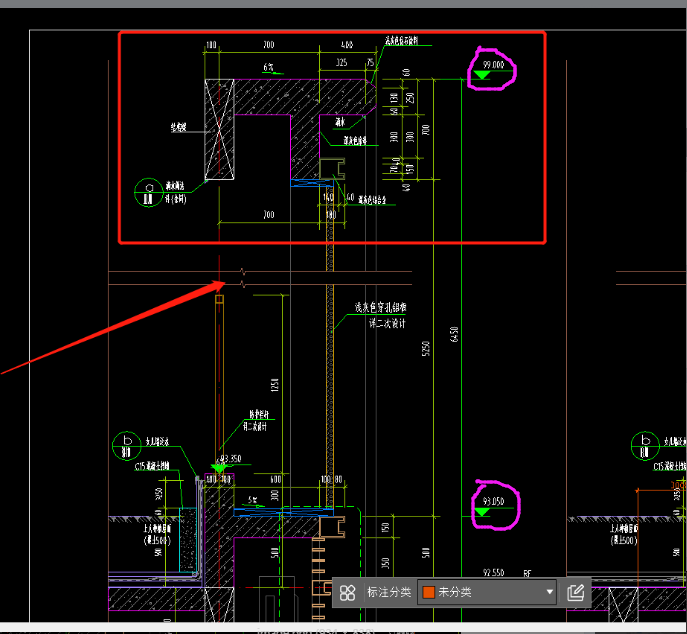

上圖有標注標高了，對應標高查看
2022-12-23 10:24:40
-
你要按照結構節點做，不會懸空的，應該有柱構件做支撐
2022-12-23 10:27:00
-
兩根折斷線代表這個是詳圖，所有不能全部畫完，所有從中間截斷，讓你直觀的看到洞口上下不一樣的地方。上面的混凝土結構是懸挑板，可以在結構圖查看。
2022-12-23 10:27:55
