柱表識別
GTJ柱表識別分為幾步，繪制剪力墻方向按照什么原則
全部回答
(1)
首答僅用{{minutesHtml}}
-
你好：

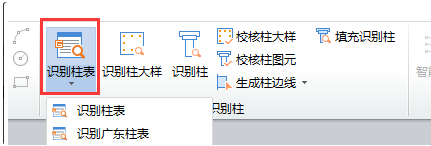

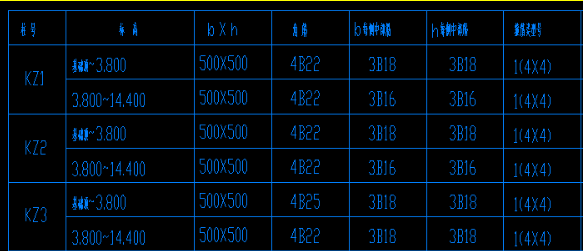

步驟一：切換到柱界面---點擊“建模”中的【識別柱表】功能---鼠標左鍵拉框選擇柱表中的數據---鼠標右鍵。如圖：
步驟二：彈出【識別柱表】窗體---使用窗體上方的【查找替換】、【刪除行】等功能對柱表信息進行調改，確定準確無誤后---點擊【識別】即可識別成柱構件。如圖：
方法一：軟件中剪力墻繪制時，繪制方向的左側為外，右側為內；如圖：
方法二：工具---【顯示方向】，就能調出方向箭頭或者點擊鍵盤中“~”這個按鈕來查看墻的繪制方向。
2022-08-10 20:58:27
