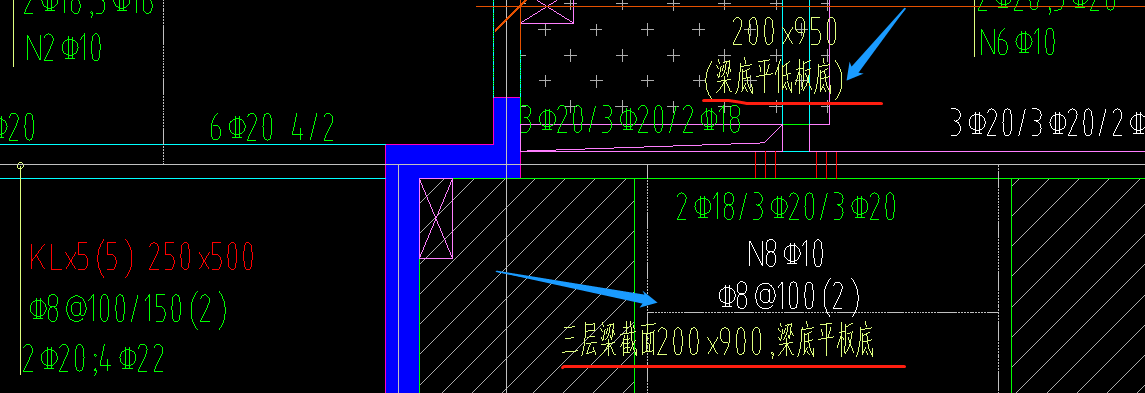

這個板圖看不懂，請教一下何解

圖為1樓樓板（負一樓頂板），斜線畫過的這三個板板面標高-1.00，右上角兩個板，梁底同板底何解，梁尺寸有了，200*400，梁頂標高是負一樓的層頂標高-0.1

陽臺投影面積

建筑面積規范中說這個陽臺是按照投影面積計算，比如說有一層層底標高為5m，層頂標高為8m，那這層陽臺的投影面積是5m處的板的投影面積還是8m處板的投影面積？

求教關于檐口高度終點問題，謝謝大師

大師您好！我查了些資料有關檐口高度按以下情況確定： 1、坡(瓦)屋面按檐墻中心線處屋面板面或椽子上表面的高度計算。檐口天棚是從坡屋面檐挑出的為保證檁木、屋架端部不受雨水的侵蝕而做的較大的天棚，有平、斜之分。 2、平屋面以檐墻中心線處平屋面的結構板板面高度（上）計算。平屋頂帶挑檐者，算至挑檐板下皮標高；?沒有外檐溝只有內檐溝的，按內檐溝底到室外地坪為準；平屋頂帶女兒墻者，算至屋頂結構板上皮標高； 3、有外挑檐溝的，按檐溝底標高到室外地坪為準，有多個外檐溝的，按不同高度區別，同一位置有多層檐溝的，按高的為準；? ?4、階梯式建筑物按高層的建筑物計算檐高； ?5、突出屋面的水箱間、電梯間、亭臺樓閣等均不計算檐高。 問： 1、此處的屋面 板面是結構板 板面 還是建筑面層（保溫、防水層、保護層等）做好后的板面標高？此處的檐墻是不是 就是本側的外墻？ 2、平屋面以檐墻中心線處平屋面的結構板板面高度（上）計算====此處指的是結構板的屋脊處（坡度變化處） 還是于外墻交界處的結構板板面標高，因為平屋面本身也是有坡度的（10%以下） 平屋頂帶挑檐者，算至挑檐板下皮標高；===下皮是指挑檐板板底標高還是板頂標高（假如挑檐板有檐溝呢，是算到溝底還是下面的板底） 沒有外檐溝只有內檐溝的，按內檐溝底到室外地坪為準====內檐溝（天溝）是指溝底還是結構板頂還是結構板底（頂棚底），因為畢竟內天溝是在做上面的建筑找坡的時候才做的。 平屋頂帶女兒墻者，算至屋頂結構板上皮標高；=====這里應該指的是與外墻中心線相交處的結構板板頂標高是嗎？（不含建筑面層厚度） 有外挑檐溝的，按檐溝底標高到室外地坪為準===因為溝是做在挑檐板上（有的還有上翻的挑檐梁）的一個構件，這里的溝底是是挑檐溝的溝底還是挑檐板的板底。。這里和問2有些矛盾，問2 是板的下皮 附件有個圖，請看下。 以上請大師幫我答疑解惑，最好是每個問題 弄張示意圖 給我 非常感謝，祝您身體健康，工作順利

新版廣聯達基礎筏板畫圖標高定義問題

如題，圖中說明未注明板厚550mm，我就把筏板基礎層高設置了0.55（圖三），圖中局部向下加厚100，那這一塊筏板厚應該是0.65mm，設置標高時，一設置底標高-0.1，頂標高就會變，自動變回0.55m高。我知道可能是樓層設置導致它變回0.55m，那我這塊局部向下加厚100，該如何定義呢？麻煩各位老師指導，謝謝！

請教一個平法圖的問題

請教一個平法圖的問題，廠房基礎圖紙，左側是梁板式筏板基礎，右側是承臺+連梁基礎。左側板的底標高及厚度從圖上都看得出來，左側各種基礎梁厚度也都標明清楚，但只在8號基礎梁處標示了梁頂高程，請問該梁頂高程代表了所有梁的頂高程還是僅代表8號基礎梁頂高程。
