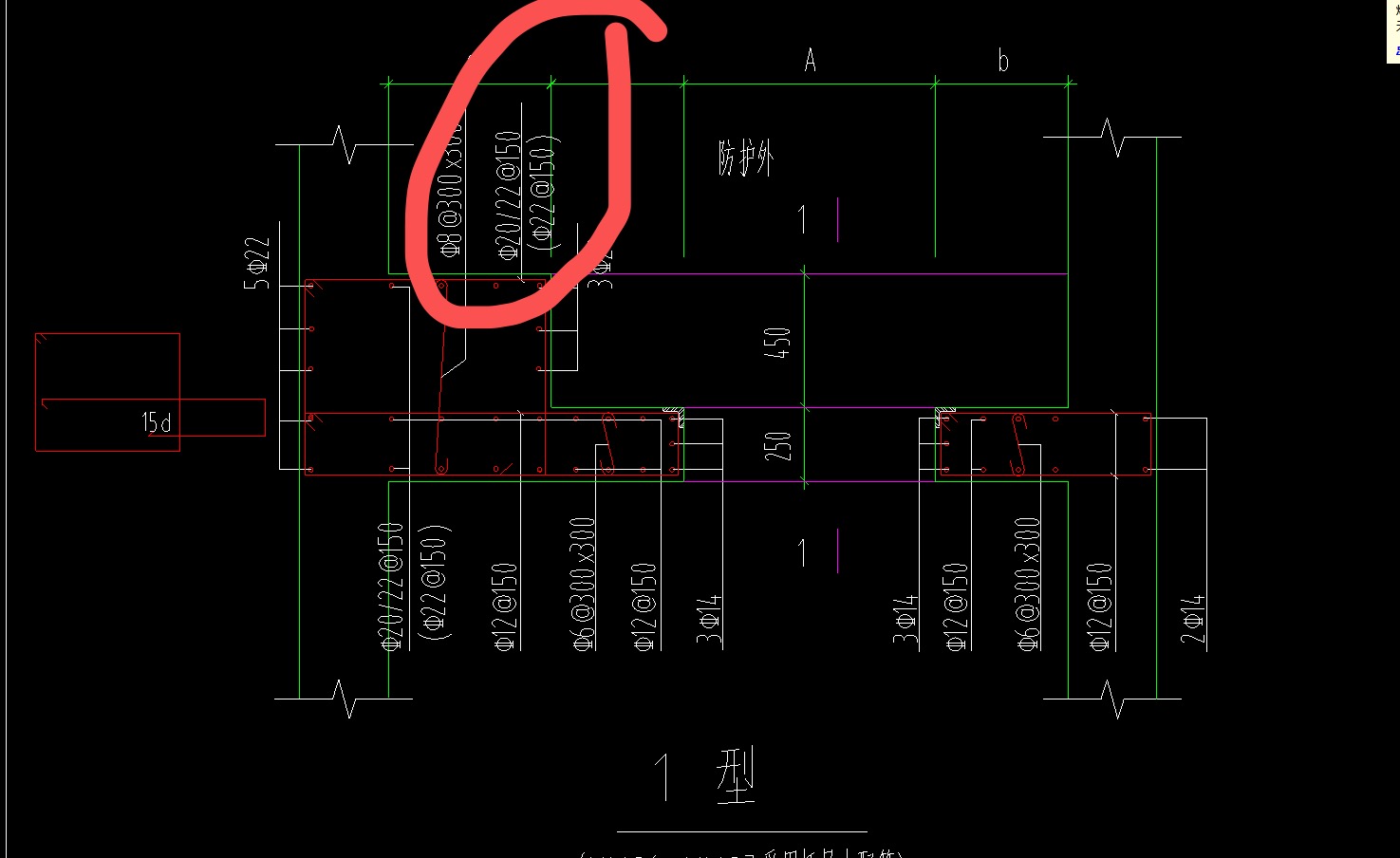

如圖，這種的人防門框墻該怎么設置

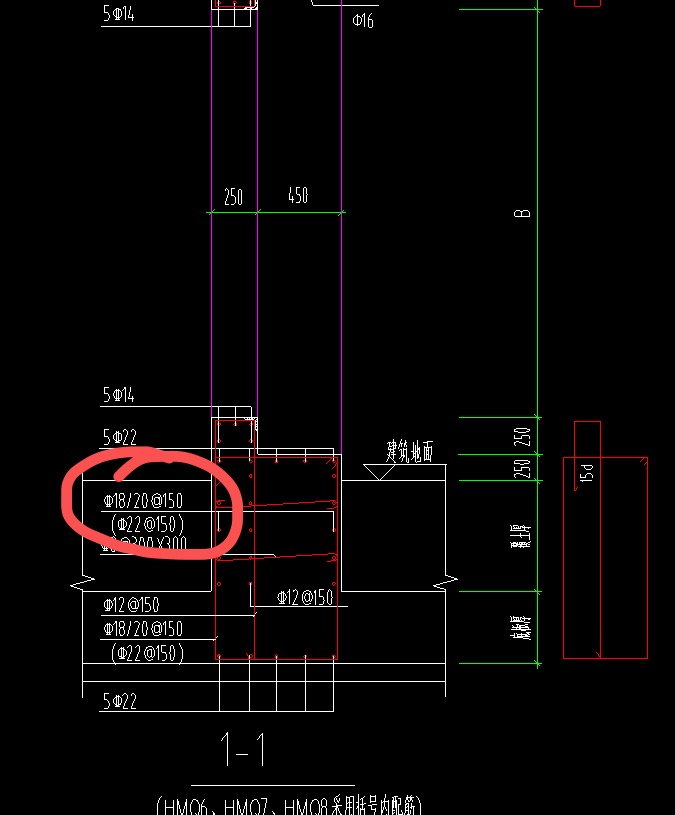

如圖，這樣的人防門框墻怎么設置呢？2021-09-28 13:56:47 補充門洞兩側3c22的鋼筋那個部分該如何定義，繪制

鋼筋計算問題。

1：這是人防門框墻左右兩側構件，這兩側人防門框墻的拉筋是不是每一個垂直筋與水平筋交接點都拉上？                    比如墻長3米，高度3m, 垂直筋與水平筋間距都是150， 這樣算一排有20道垂直筋，水平筋也是20道。拉筋要是每一個點都拉上  是不是20*20=400個拉筋。   2：截圖拉筋標注的縱向間距同1號筋和同2號筋 什么意思？3：尤其兩側人防門框墻的拉筋直徑按多少？同門框墻水平筋直徑嗎？  圖紙只是說明人防墻拉筋C6-500*500按梅花形布置，兩側人防門框墻拉筋是否也參照這個說明？ 可是有時人防門框墻的垂直筋間距與水平筋間距布置不成梅花形啊，怎么辦？ 4： 兩側人防門框墻的水平筋是按層高布置？還是按洞口高度布置?

鋼筋計算，

1：這是人防門框墻上部構件，這人防門框墻上部構件的拉筋是不是每一個垂直筋與水平筋交接點都拉上？                         比如墻長3米，高度3m, 垂直筋與水平筋間距都是150， 這樣算一排有20道垂直筋，水平筋也是20道。拉筋要是每一個點都拉上  是不是20*20=400個拉筋。        2：截圖拉筋標注的縱向間距2倍于3號筋什么意思？3：尤其人防門框墻上部構建拉筋直徑按多少？同門框墻上部構件水平筋直徑或者垂直筋直徑嗎？       圖紙只是說明人防墻拉筋C6-500*500按梅花形布置，那么人防門框墻上部構件拉筋是否也參照這個說明？  可是有時人防門框墻的垂直筋間距與水平筋間距布置不成梅花形啊，怎么辦？ 4： 人防門框墻上部構件的垂直筋是按洞口布置嗎？ 那上部構件的水平筋長度是按洞口寬度加2個錨固算？ 還是按整個人防門框墻長度加2個錨固算？

請教下

1:人防圖紙總說明里，這個節點意思是拐角處用4根16鋼筋代替墻體原來設計鋼筋？然后在墻中間位置增加4根鋼筋，意思還要在增但是下面的一小段文字又說以人防結構詳圖為準，人防墻體（臨空墻   內墻   隔墻等）只有剖圖，只是說明配筋，沒有其他信息，是否拐角處，按這個節點設置？2:要是按節點設置，用暗柱畫，那剪力墻豎向鋼筋從畫的暗柱邊多少開始布置？（起始距離多少？）2:人防口部節點圖有詳圖配筋，（口部節點說明里，未注明的鋼筋按墻厚C12-150或者C14 -200布置）這個L門框墻圈起來的拐角處是4根12鋼筋，L型門框墻拐角處是否也要按這個說明施工，進行鋼筋替換？          （還是這個說明僅針對  臨空墻   內墻  隔墻這樣的墻體）不是針對口部節點這樣的門框墻的？）

請教下

1:人防圖紙總說明里，這個節點意思是拐角處用4根16鋼筋代替墻體原來設計鋼筋？然后在墻中間位置增加4根鋼筋，但是下面的一小段文字又說以人防結構詳圖為準，人防墻體（臨空墻 內墻 隔墻等）只有剖圖，只是說明配筋，沒有其他信息，是否拐角處，按這個節點設置？2:要是按節點設置，用暗柱畫，那剪力墻豎向鋼筋從畫的暗柱邊多少開始布置？（起始距離多少？）3人防口部墻體節點圖有詳圖配筋，（口部節點說明里，未注明的鋼筋按墻厚C12-150或者C14 -200布置）這個L門框墻圈起來的拐角處是4根12鋼筋，L型門框墻拐角處是否也要按這個總說明施工，拐角鋼筋進行鋼筋替換呢？然后墻厚中間位置在額外布置4根鋼筋？（總說明下面一行小字說的，以人防詳圖為準），到底該怎么辦呢？        4: 還是這個說明僅針對 臨空墻 內墻 隔墻這樣的墻體，不是針對口部節點這樣的門框墻的？
