操作步驟：

第一步：單擊“土建建模”選項卡?“梁”下拉列表?單擊“繪制梁”。

第二步：如果要放置的梁類型與“屬性面板”中梁類型不同，單擊“屬性面板”族類型?從下拉列表中選擇其他類型。

第三步：在“繪制”面板中，選擇直線繪制工具

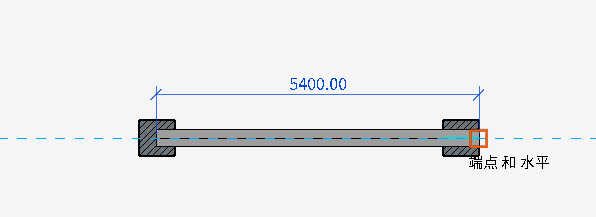

若要繪制直梁，使用默認的“直線”工具可通過在圖形中指定起點和終點來放置直梁分段。 或者，可以指定起點，沿所需方向移動光標，然后輸入梁長度值。。

當您繪制梁時，光標將捕捉到其他結構圖元（例如柱的質心或墻的中心線）。 狀態欄將顯示光標的捕捉位置。

第四步：在放置梁時的終點位置將作為下一個梁的起點。 按Esc鍵完成鏈?zhǔn)椒胖昧骸?/p>

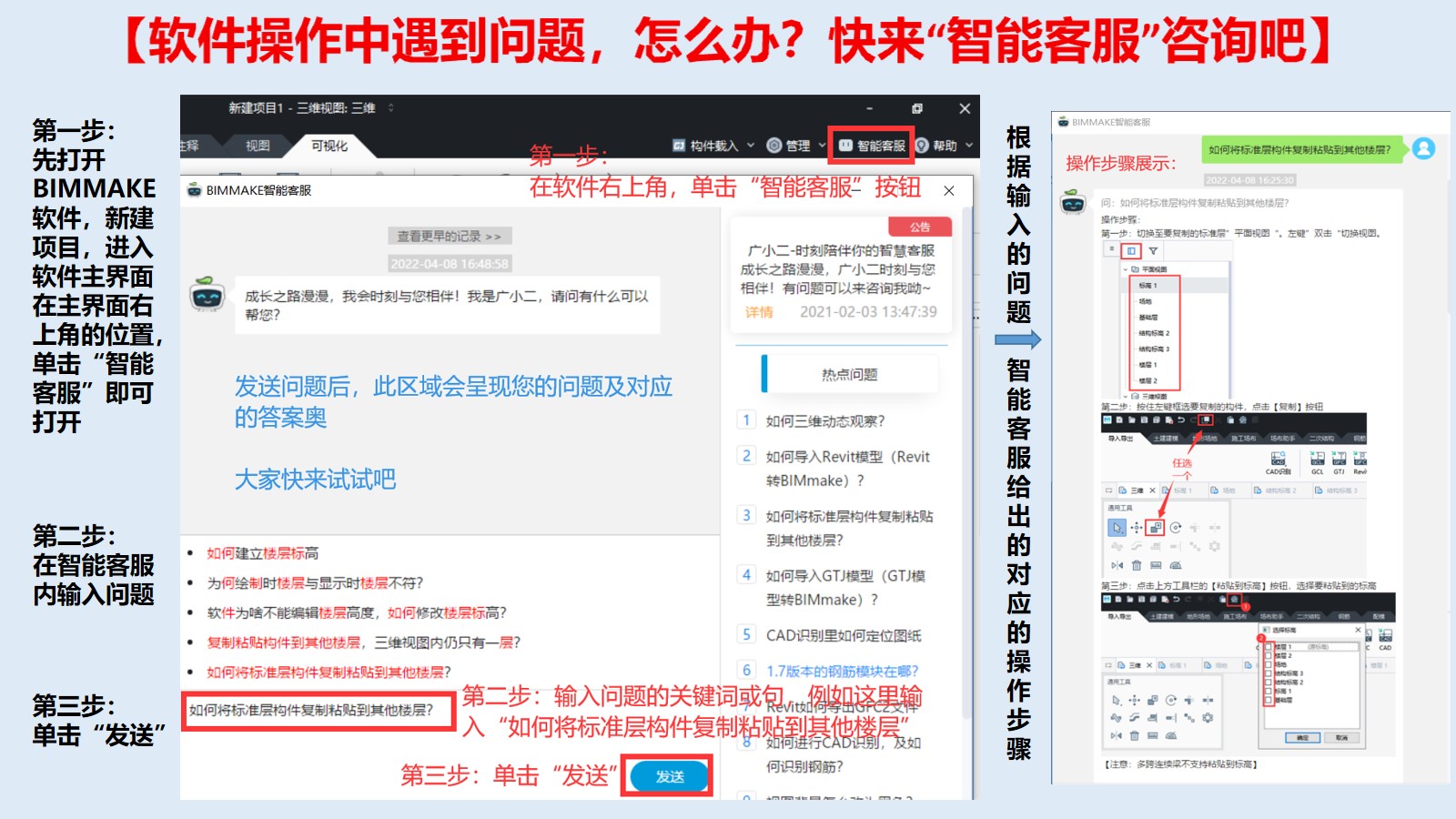

詳細的操作，請打開軟件右上角的智能客服查看
