用自定義鋼筋畫

應用背景：如果當前的工程有一些鋼筋圖形樣式在系統圖庫中沒有，想在當前工程以及以后的工程中仍然使用這些鋼筋圖形，使用“自定義鋼筋圖形”可以把這些鋼筋圖形建立并保存 ，并可以對“自定義鋼筋圖形”進行編輯、刪除等操作。

操作方法：

第一步：在菜單欄點擊“工具”→“自定義鋼筋圖形”，打開“自定義鋼筋圖形”窗口；

"="">

注：1、【新建類別】：可以新建一個鋼筋圖形的類別，比如“挑檐鋼筋圖”；

      2、【新建鋼筋圖形】：新建一個鋼筋圖形，在彈出的窗口中輸入鋼筋圖形名稱，然后打開鋼筋圖形編輯器，進行編輯；

      3、【復制鋼筋圖形】：復制當前選中的鋼筋圖形；

      4、【修改鋼筋圖形】：修改當前已經建立好的鋼筋圖形；

      5、【刪除】：刪除當前選中的鋼筋圖形或鋼筋圖形類別；

      6、【導入】：導入一個已經保存的鋼筋圖形文件，該文件只能為“*.GTX”格式；

      7、【導出】：導出建立的鋼筋圖形為一個鋼筋圖形文件，該文件只能為“*.GTX”格式；

      8、【是否箍筋 】：勾選則確定當前選中的鋼筋圖形鋼筋歸類為箍筋；

      9、【計算公式】：顯示當前鋼筋圖形設置的長度計算公式。

第二步：點擊“新建類別”按鈕，彈出類別名稱輸入框，如輸入“挑檐鋼筋圖”，點擊“確定”按鈕則在“自定義鋼筋圖形”窗口左側樹形結構上建立“挑檐鋼筋圖”類別；

"="">

第三步：在窗口左側樹形結構中選擇“挑檐鋼筋圖”類別，點擊“新建鋼筋圖”按鈕，彈出鋼筋圖形名稱輸入框，如輸入“分布筋1”；
"="">

第四步：點擊“確定”按鈕進入“矢量圖編輯器”窗口。

"="">

注：1、畫直線、畫弧、畫圓、畫矩形：具體畫法參見“畫直線”、“畫弧”、“畫圓”、“畫矩形”；
     "="">

2、修改工具條：刪除、復制、鏡像、移動等按鈕具體用法參見繪圖輸入相關菜單功能。
     "="">

3.1 繪制鋼筋線：過程中應用到畫法命令及修改命令。

3.2 定義變量：定義繪制的鋼筋線各段長度為變量。點擊工具欄“變量”按鈕，切換到定義變量狀態，在圖元屬性編輯器“文本內容”中輸入要定義的變量名稱，如L1，然后點擊工具欄“文字”"="">按鈕 輸入變量文字到圖上。如下圖所示：

"="">

3.3 點擊工具欄“設置計算式”按鈕，輸入鋼筋長度計算式，比如上圖鋼筋長度計算式為：L1+L2+L3。

"="">

3.4 檢查確認無誤后點擊“文件”→“退出”保存并退出矢量圖編輯器。

第五步：鋼筋圖編輯完成后返回到“自定義鋼筋圖形”窗口。

"="">

注：1、在直接輸入法中可以使用鋼筋圖名稱后（）內的編號，例如1003調出自定義的鋼筋圖形。

"="">

２、矢量圖編輯器的其它功能具體用法詳見工具→標準圖集維護→編輯圖集功能。

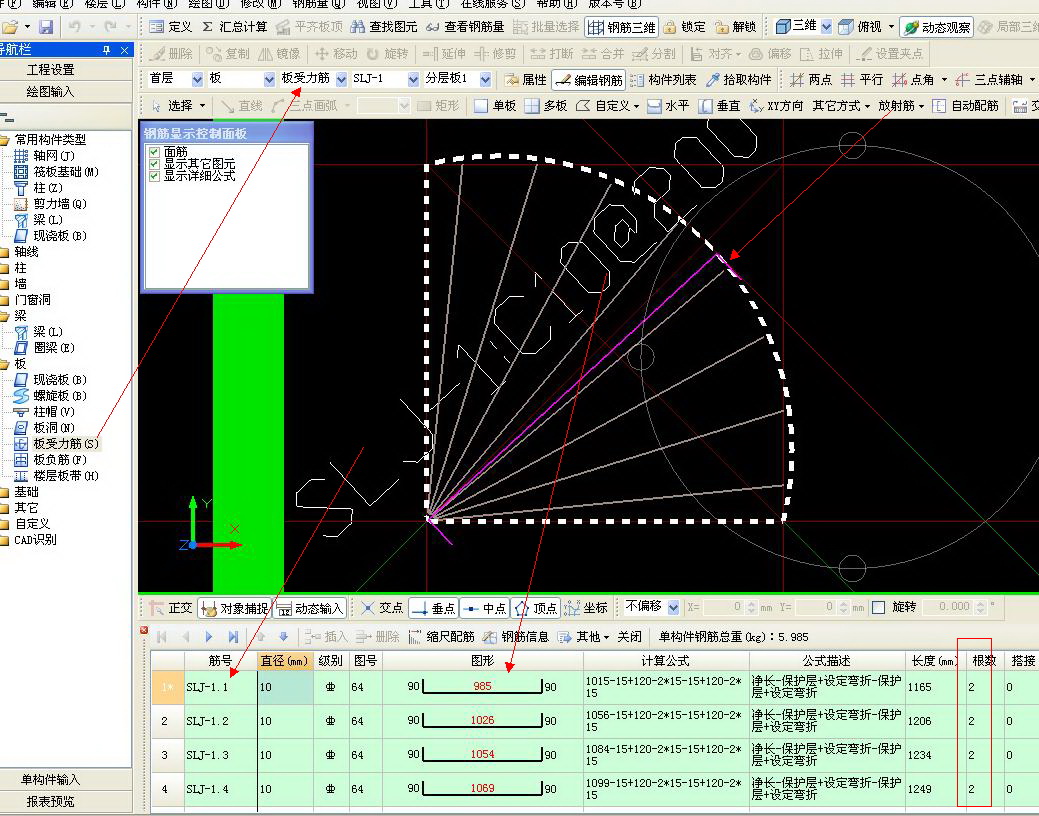

表格算量當中輸入

自定義范圍畫的方法。

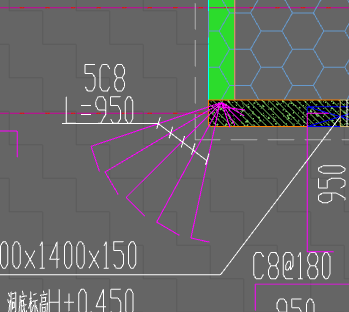

他不是寫了嗎，L=950，在單構件中輸入就行
