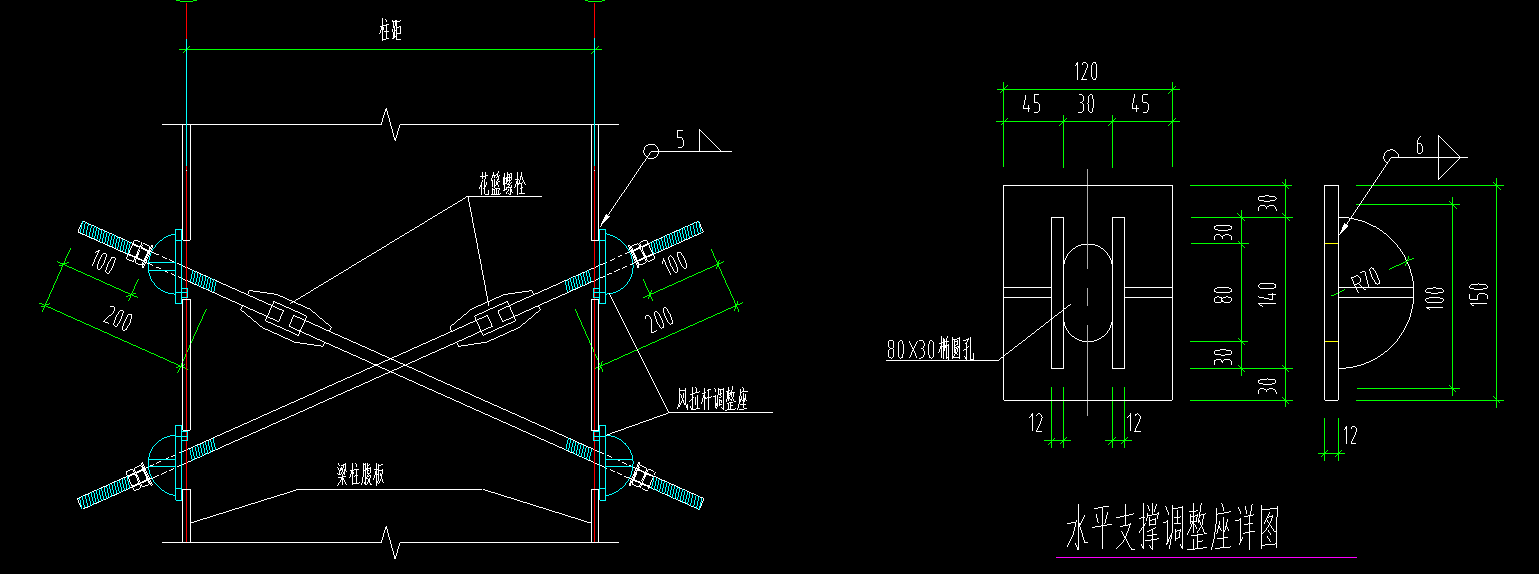

新建屋面支撐構件（設置支撐的規格屬性，參數化布置的型鋼支撐只能選擇角鋼、 槽鋼進行布置， 花籃螺栓只能選擇熱軋圓鋼截面， 其他截面請用線式布置進行繪制） ；或者不進行步驟一，直接進入步驟二。如圖：

點擊藍色字體獲取下一步驟

步驟二

2022-04-06 10:33:58

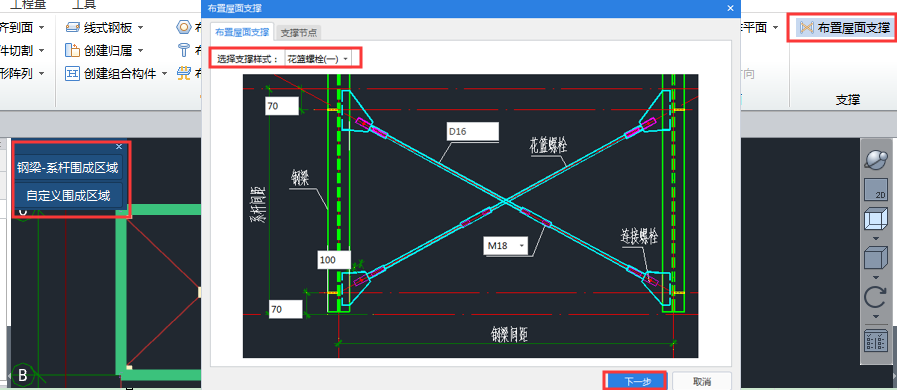

點擊支撐方式，例如：【布置屋面支撐】 ，選擇布置支撐的平面，按鼠標左鍵選擇圖元平面，選擇布置支撐的區域，彈出【布置屋面支撐】窗體，選擇支撐樣式：并點擊下一步；

點擊藍色字體獲取下一步驟

步驟三

2022-04-06 10:33:59

根據上一步選擇的支撐樣式，對應選擇相應的節點（軟件自動匹配）如圖：點擊確定，鼠標左鍵選擇鋼梁與系桿圍城區域布置支撐，按右鍵確認，支撐布置成功。

備注：屋面支撐是連接在鋼梁與鋼梁之間的， 并且是布置在鋼梁與系桿圍成的封閉區域， 所以在布置支撐之前必須有鋼梁與系桿。
