剪力墻、連梁、暗梁的圖集問題

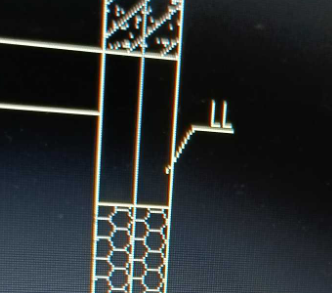

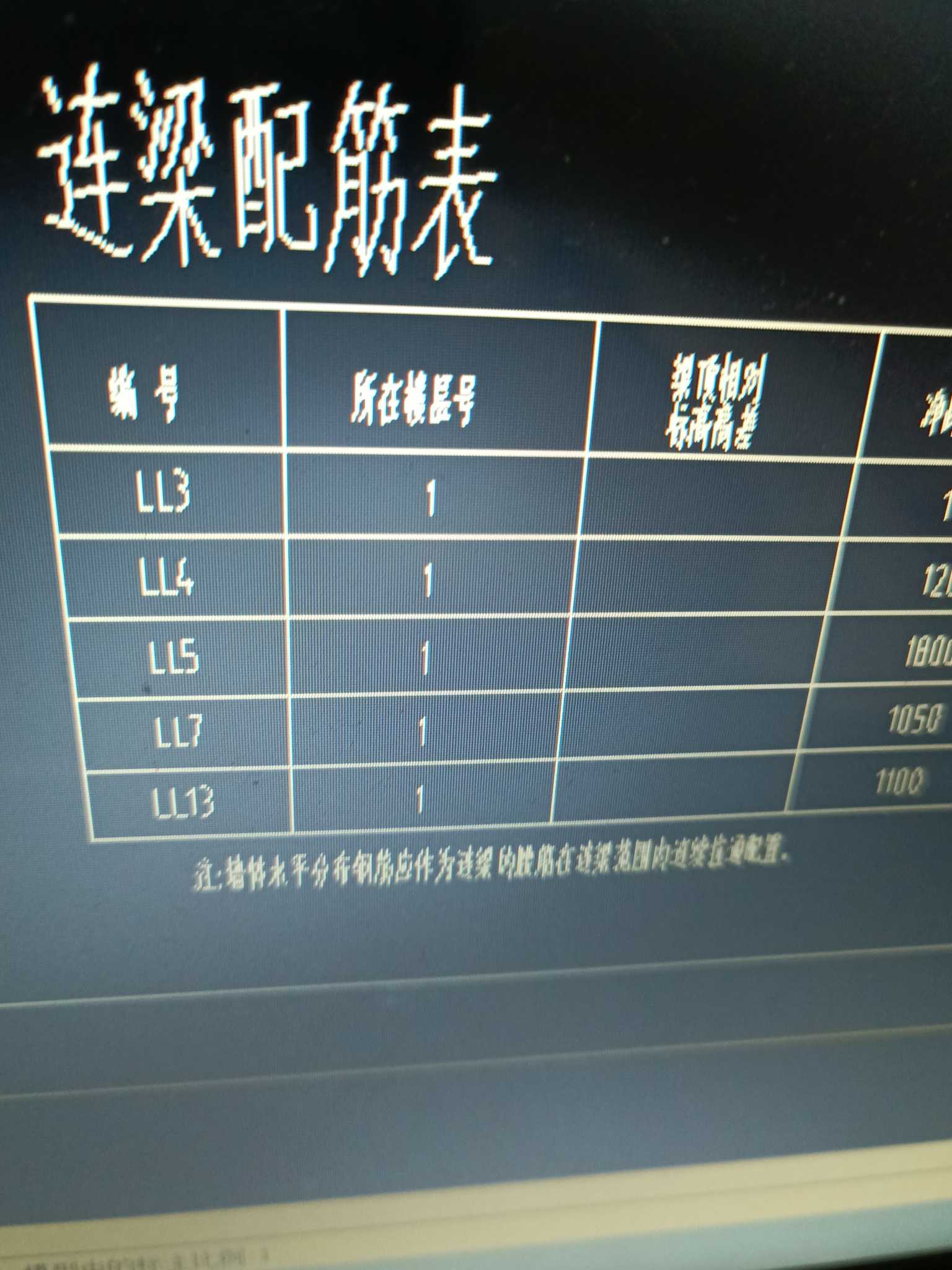

用16G101-1圖集，1、在GTJ軟件里面有暗梁的地方一定有剪力墻？2、連梁的部位是否需要布置暗梁？3、連梁的部位是否需要布置剪力墻？我自己的理解如下回1：有暗梁的地方一定有剪力墻。回2、連梁的部位不需要布置暗梁。回3、連梁的部位不需要布置剪力墻。這三個問題的理解如果我理解錯了，麻煩大家?guī)臀壹m正一下，告訴我該是怎樣的。但是按照我自己的理解 我看16G圖集第79頁，就出現問題4了，我沒理解到。問題4：圖集上怎么有暗梁與連梁重疊的情況啊？圖集標識的情況我沒看懂，求大神解釋下，順便回答下問題4。圖集截圖如下

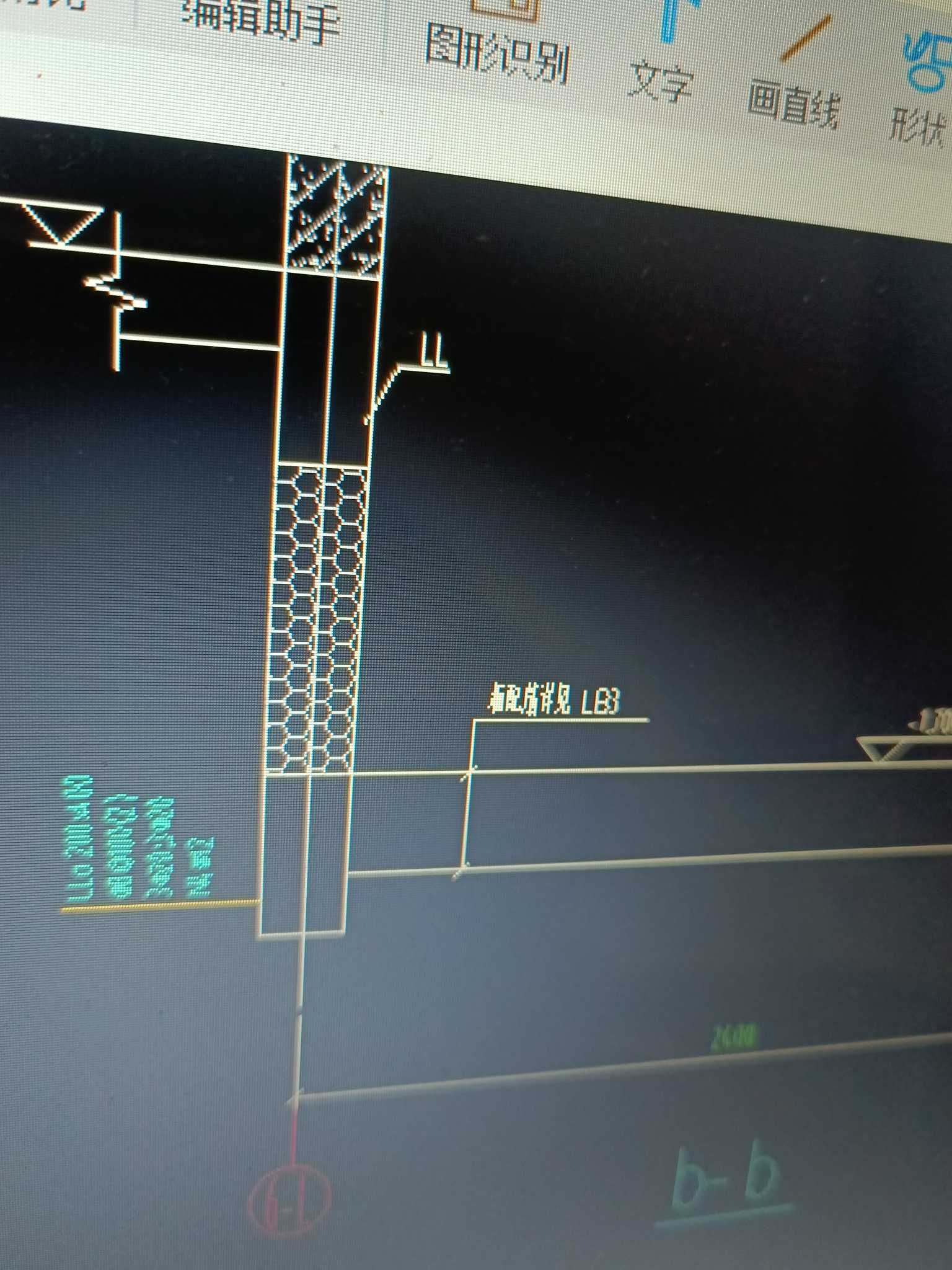

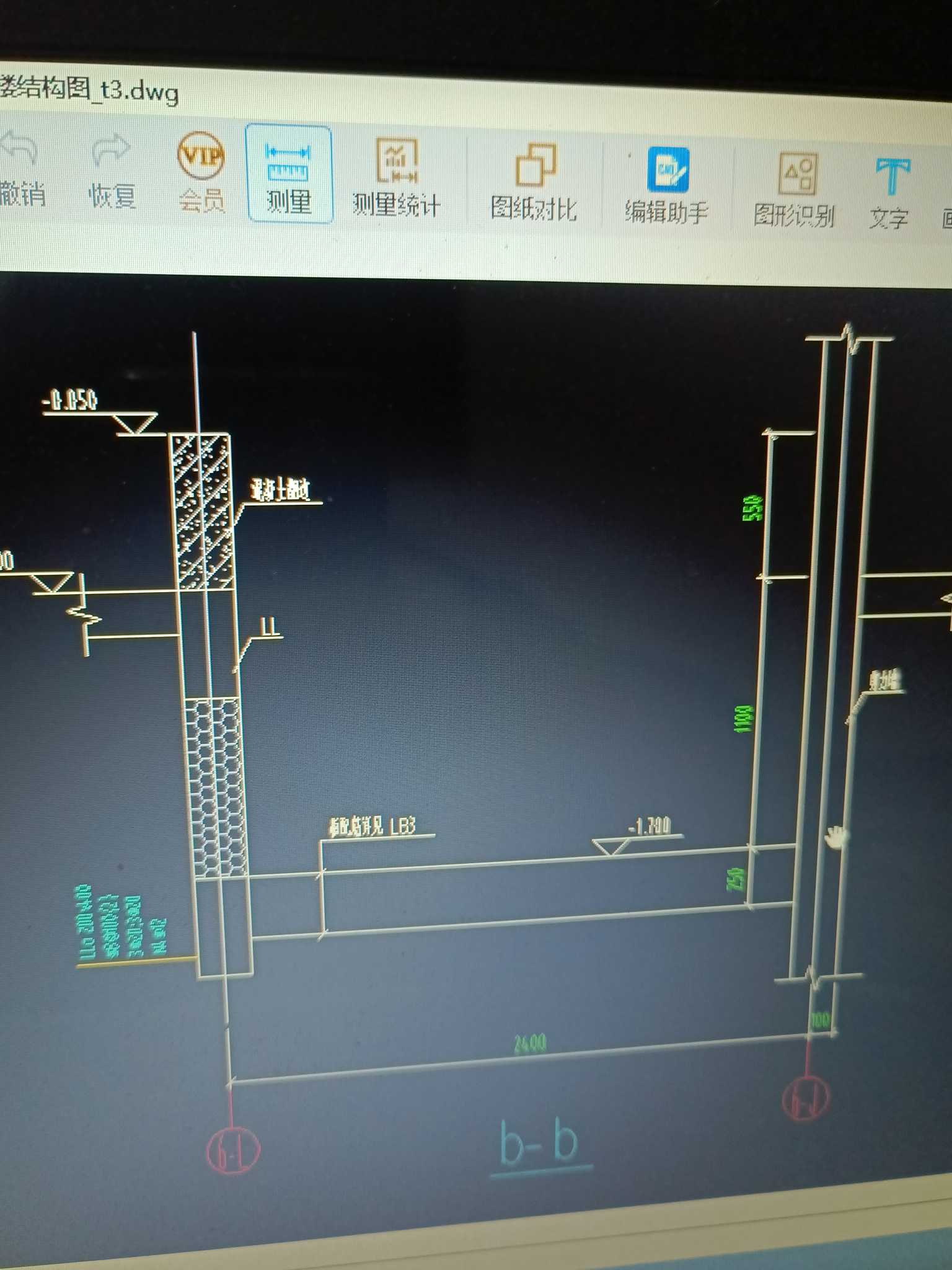

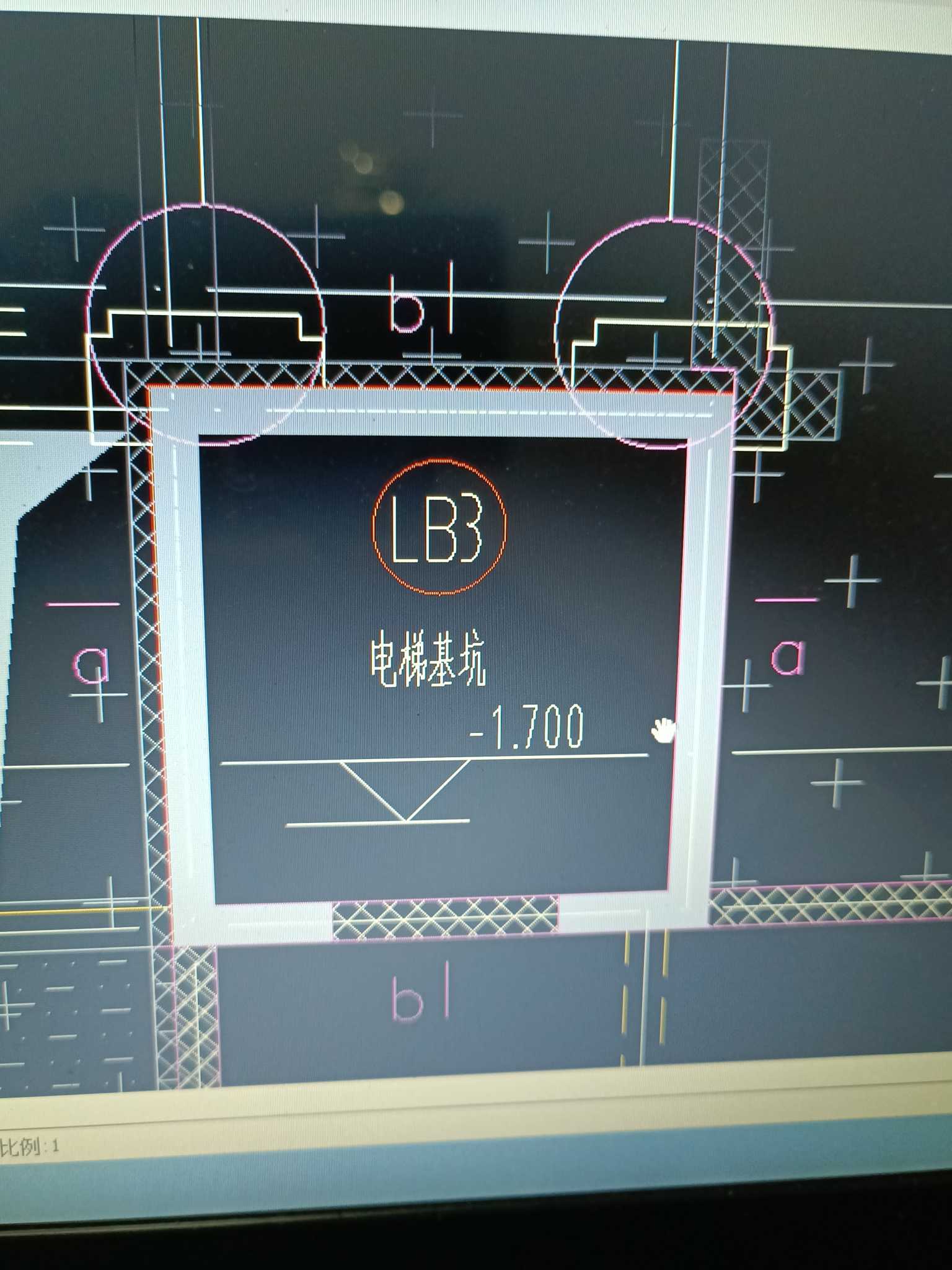

根據這個大樣圖，現場是直接以低跨梁然后加大高度與板平齊，我這個再繪制過程中發現一

根據這個大樣圖，現場是直接以低跨梁然后加大高度與板平齊，我這個再繪制過程中發現一根梁上存在著不同標高的板，所以我這該怎么解決

CAD導圖中柱梁板墻沒有標注的問題

CAD導圖中柱梁板墻只在設計說明中有說未注明的是某個柱子或者其然后一個大樣圖標注鋼筋等信息 請問這種情況我們得怎么識別問題補充：圖紙上畫有圖元 但是就是沒有標柱號 圖紙下面設計說明中寫了未注明的柱子全是KZ1這樣的 這個怎么用CAD導圖 還有就是基礎也一樣未注明的全是JL1也是有大樣圖紙上的圖元也沒有名稱 這種怎么識別

求專家，鋼筋算量的一個功能不理解！！

這個按梁高生成側面鋼筋的功能是怎么一回事，會不會把原來已經設置好的側面鋼筋覆蓋了，跪求解答補充問題：我剛才用了下這個功能可是計算后梁的鋼筋量和原來添加前的鋼筋量是一樣的沒有變化，鋼筋三維也沒有看到側面鋼筋，構件信息中的側面鋼筋也沒有添加進去，這是怎么回事？而且生成的話對暗梁連梁會不會有影響

變截面的墻，圖紙里上下兩部分墻體的縱筋不是相通的，上部墻體縱筋錨入下部墻體。

老師你好，我用兩種墻畫變截面墻體，圖紙里上下兩部分墻體的縱筋不是相通的，上部墻體縱筋錨入下部墻體中。但是軟件默認將下部墻體縱筋伸入到上部墻體，貫通布置。但是圖紙中標明上部墻體跟下部墻體縱筋直徑不一樣。怎么處理呀？這是墻體大樣圖，WQ4、WQ5是地下室外墻（垂直鋼筋是18的），上面有變截面的墻鋼筋三維中，只有墻身水平鋼筋，墻身垂直筋我填了但是三位中沒有
