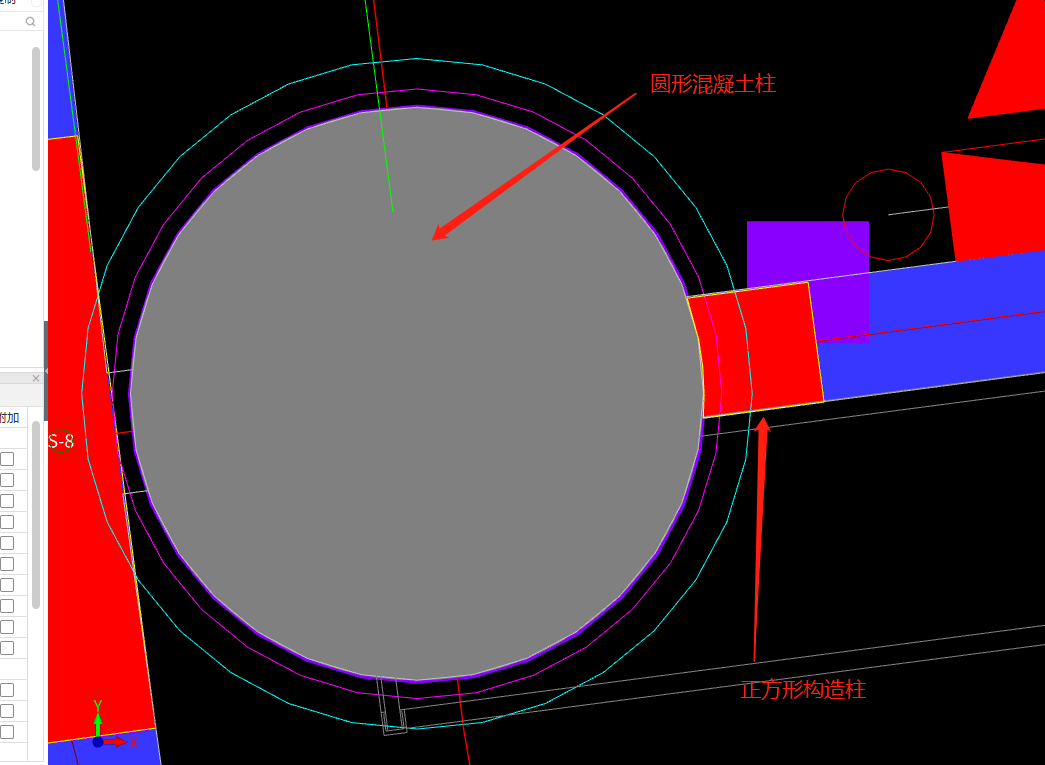

在畫“正方形構造柱”時，顯示與“圓形混凝土柱”重疊，怎么也畫不上，這該如何解決？
全部回答
(4)
首答僅用{{minutesHtml}}
-
方法一、減小構造柱尺寸至不重疊。
方法二、圓柱與構造柱合并用異形柱定義、布置。
2021-11-21 12:18:06
-
修剪掉 構造柱 和 圓柱 重疊的部分 在繪制 。
2021-11-21 12:20:29
-
在同一個平面樓層，先檢查各自的標高，若在同一個平面，建議先畫圓形柱，在根據圓形柱的接觸面畫矩形柱
2021-11-21 12:39:20
-
輔助軸線，讓構造柱位移一些。
2021-11-21 12:48:21
