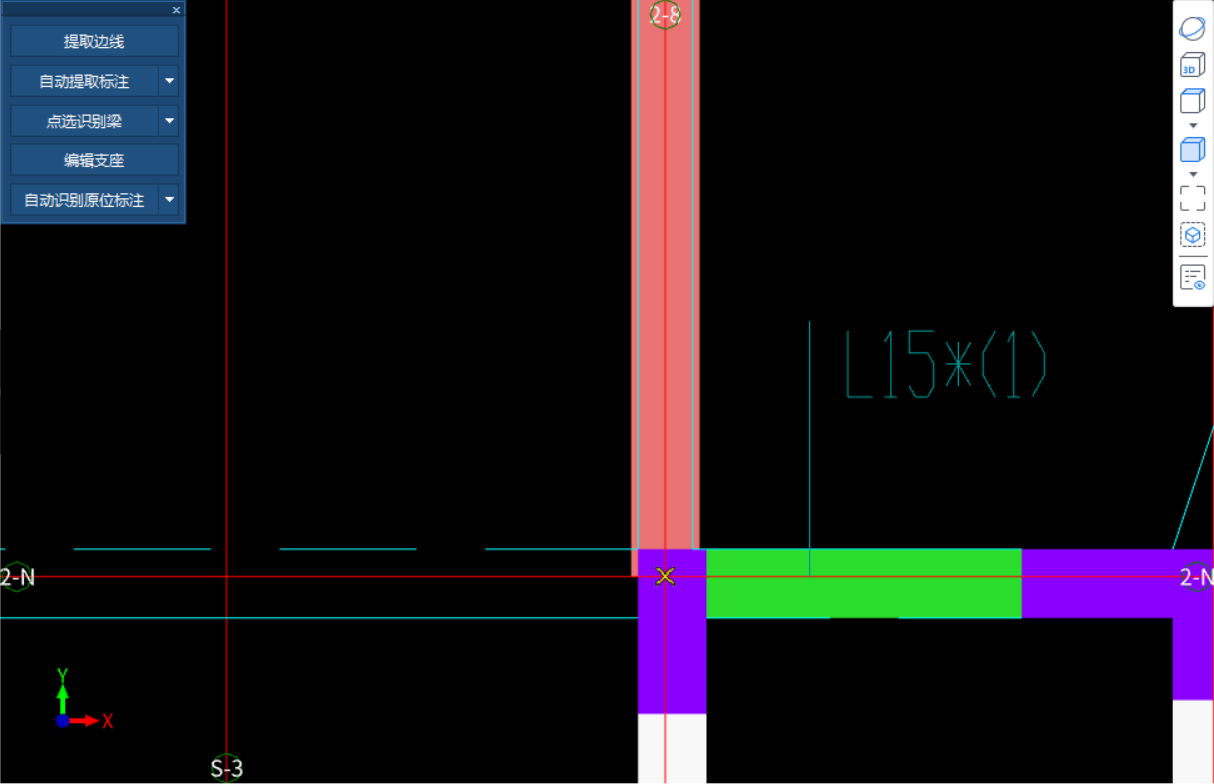

GTJ2021建模中，梁的支座在哪個上面才有？還有畫梁的時候，終點應該畫在什么上
請問一下2個問題：
1，什么時候梁有支座？是有支座鋼筋標注的時候？還是說主梁跟柱子接觸的時候就有，次梁和主梁接觸的時候也有？

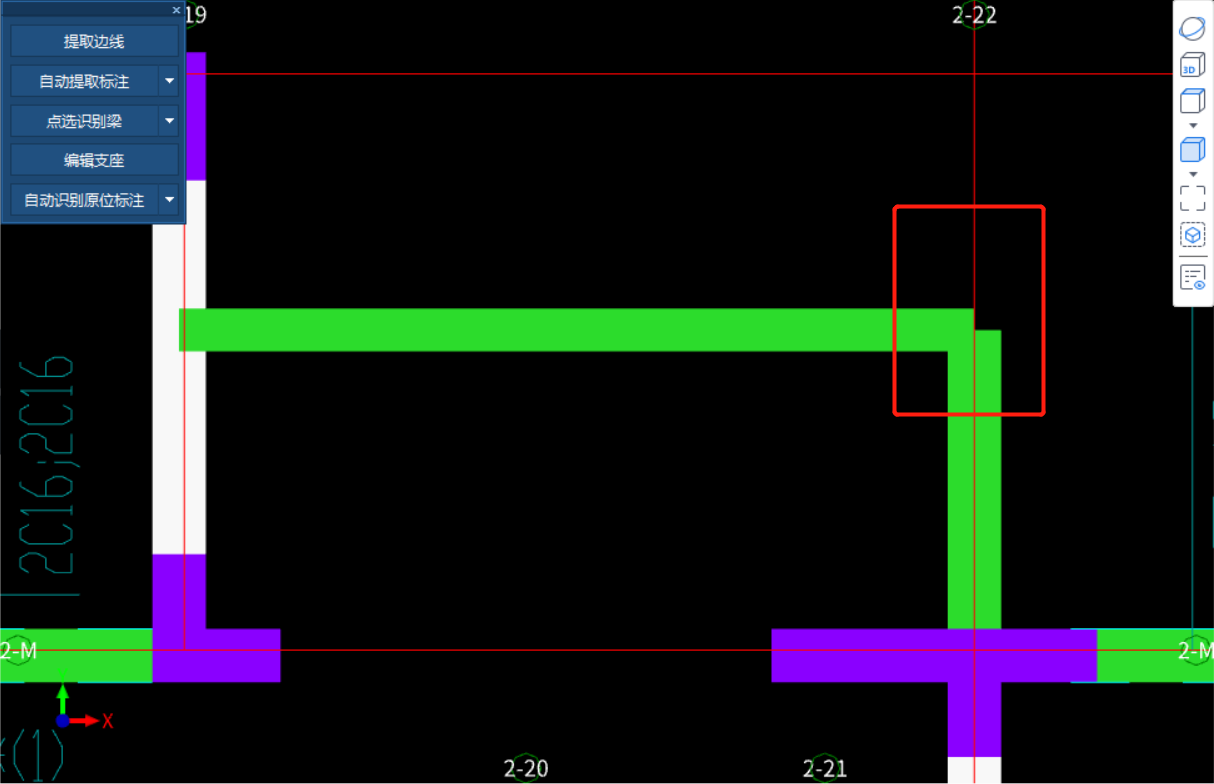

2，畫梁最后點結束的時候，梁遇到不同構件時，分別畫到什么位置？比如兩根次梁相交，應該畫到邊線還是軸線？那梁和墻接觸的時候呢？梁和柱接觸的時候呢？等等，求分別列出以下。
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
柱、剪力墻為梁的支座，梁也可以為梁的支座。看設計圖的標注跨度，分析支座的個數，（3A）
3跨的，4個支座，單邊懸挑。（2B），三個支座，左右懸挑。具體看16G101。畫圖，畫到中
心線，軸網交點，就可以了。
2021-11-20 17:06:31
