筏板基礎剪力墻上的暗梁怎么畫？

一幢高層剪力墻結構的住宅樓，筏板基礎，基礎平面圖上基礎層里的剪力墻在暗梁處是沒有的，這怎么用鋼筋算量GGJ2013軟件畫上暗梁？要先在暗梁處把缺失的剪力墻補畫上，再布置暗梁嗎？但是單獨畫缺失的一塊剪力墻，布置上的暗梁長度沒有顯示啊？圖紙對長度是要求洞口寬加主錨固長度的兩倍。暗梁長度怎么按圖紙要求的畫上？

筏板基礎剪力墻上的暗梁怎么畫？

2019-05-20 16:55:38 補充一幢高層剪力墻結構的住宅樓，筏板基礎，基礎平面圖上基礎層里的剪力墻在暗梁處是沒有的，這怎么用鋼筋算量GGJ2013軟件畫上暗梁？要先在暗梁處把缺失的剪力墻補畫上，再布置暗梁嗎？但是單獨畫缺失的一塊剪力墻，布置上的暗梁長度沒有顯示啊？圖紙對長度是要求洞口寬加主錨固長度的兩倍。暗梁長度怎么按圖紙要求的畫上？

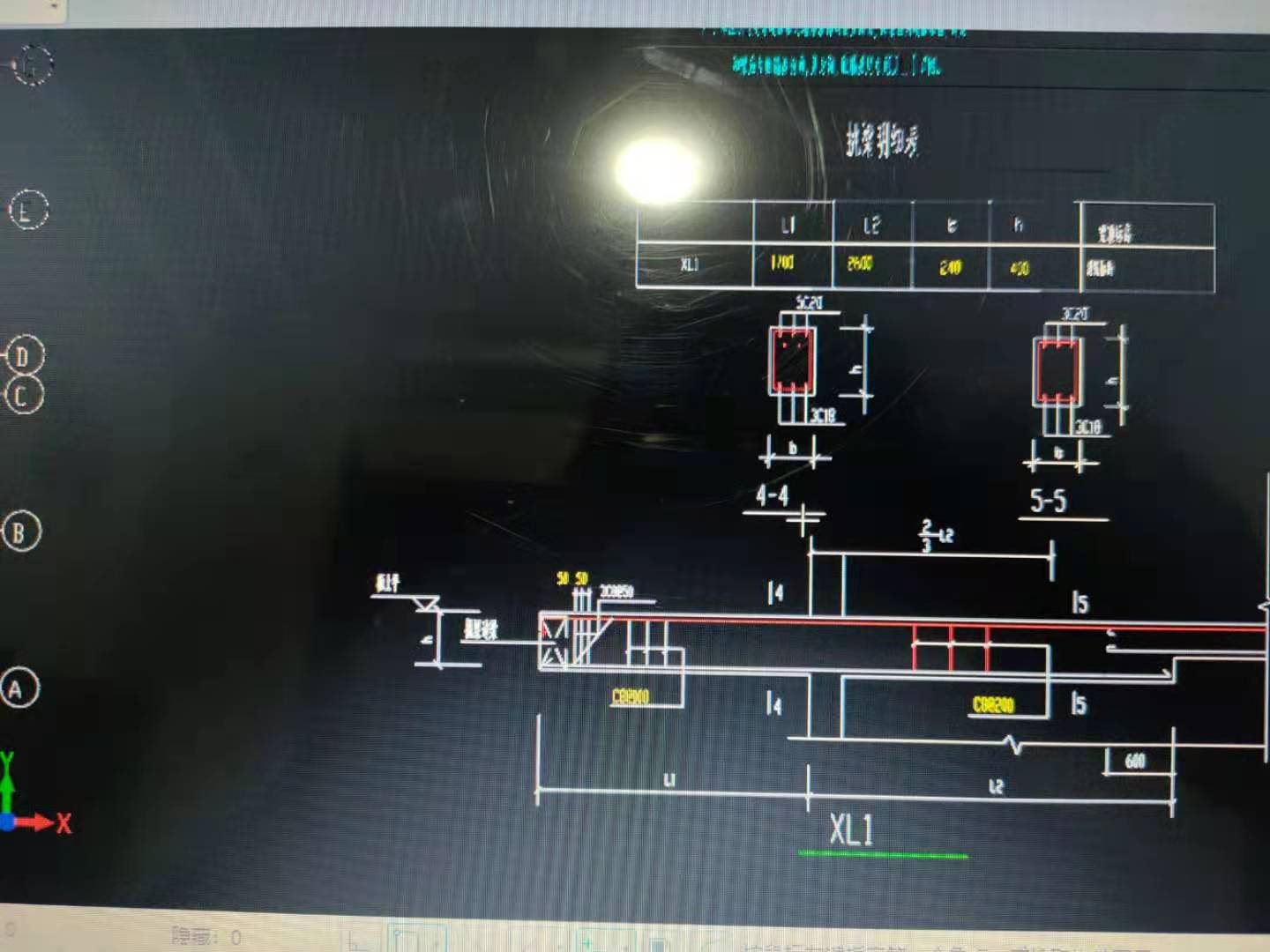

請問這樣的情況，錨入梁的鋼筋平直段是按照什么尺寸去繪制？

第①節點：懸挑板鋼筋錨入梁內，101圖集顯示錨入梁內的平直段長度不小于0.6*lab，但是圖紙顯示平直段鋼筋稍微長一些，那么想請教下，我們一般的預決算或者投標文件里繪制鋼筋時，這個平直段鋼筋長度是按照0.6*lab考慮還是按照梁寬度減去一個保護層尺寸考慮呢？求解？第②節點：圖紙中表示鋼筋盡頭有一個彎鉤形狀，那么在繪制時，這個地方是畫成直鋼筋完成，還是在畫一個180°彎鉤？求解？

怎 么 算？

1:人防口部節點，綠色是邊緣構件或者剪力墻， 洞口是DN600預埋套管，洞口在墻體中間位置，   藍色圈起來的水平筋c12-200是僅指預埋管高度范圍布置？還是按層高布置？      要是按600高度范圍布置水平筋，是否洞口底部和頂部水平筋通長布置？                         要是藍色圈起來的水平筋按層高算，那么洞口位置水平筋是否要按C12-200布置？長度是否按洞口寬度加兩個錨固（如同黃色線）。   這個位置沒有剖圖，就是一個這樣的平面圖。2:截圖里設計院設計的水平筋是封閉箍筋形式嗎？還是開口箍筋形式？要是封閉箍筋，封閉箍筋長度算到什么位置？ 要是開口箍筋，開口箍筋是否伸到相鄰構建內一個錨固？ 還是兩個都不對，水平筋那該怎么算？

鋼筋計算、

人防門框墻平面截圖里，藍顏色圈起來位置全是拉筋，這時拉筋間距是C8-300，人防圖紙總說明里，拉筋梅花形布置，怎么布置？圈起來的這些位置要都是梅花形，間距怎么輸入？還是每一個縱橫交點都拉滿？（不按圖紙要求間距300布置）。2:人防門框墻平面截圖里，綠顏色位置，圖紙未標注拉鉤，還用設置嗎？3:人防門框墻立面（剖圖）截圖里，洞口頂部墻體，藍顏色圈起來的位置是拉筋，但是頂部墻體沒注明拉筋直徑大小及間距，而門檻位置倒是注明拉筋間距C8-300了，圖紙總說明里有這樣一句話，人防墻體，底板，頂板的拉筋按C6梅花形布置，間450×450，這時洞口頂部墻體拉筋是隨著門檻C8-300布置，還是按說明C6-450布置？門檻位置拉筋是按標注的C8-300布置還是按說明-C6-150布置？4:人防門框墻立面（剖圖）截圖里，門檻及頂部墻體位置的垂直箍筋，算的范圍僅算洞口寬度位置？而平面圖里豎向構件的箍筋，算的范圍僅是洞口高度位置？  立面剖圖兩個構件的水平筋，長度通到平面圖豎向構件端部彎折？還是按洞口寬度加兩個錨固？5:人防平面圖豎向構件及立面圖的上下構件，是否都理解成為墻呢？還是理解成為柱和梁呢？或者理解成為墻的加強構件（如同暗柱，端柱那樣）為什么？要是理解成為墻，平面圖里豎向構件，幫扎搭接區是否還要加密呢？（圖集要求墻體搭接區不加密吧）。6:人防門框墻立面（剖圖）截圖里，頂部墻體和門檻墻體的拉筋根數怎么算？（圖紙要求梅花形布置）能否舉例說下怎么算才準？
