請問飄窗問題

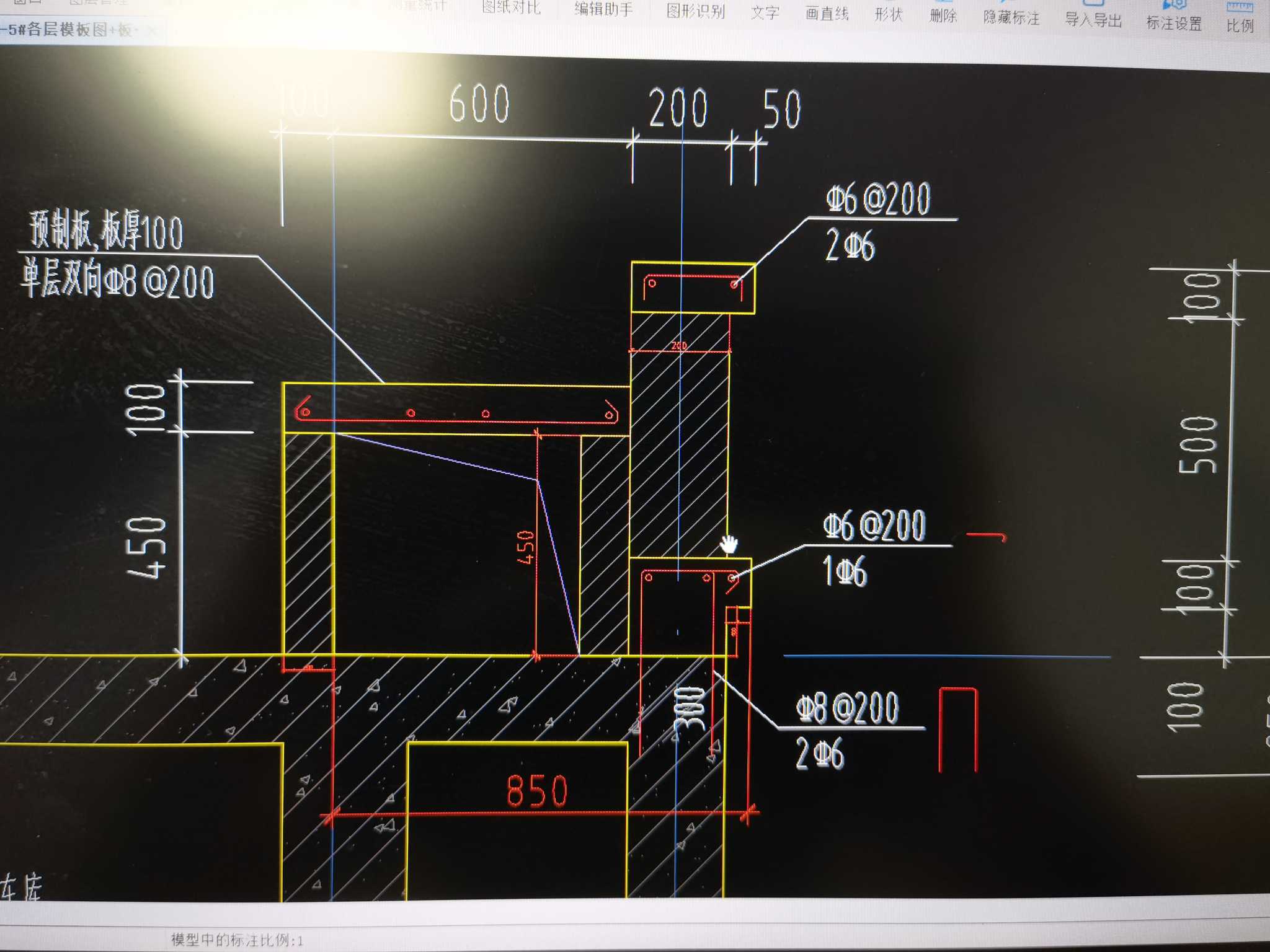

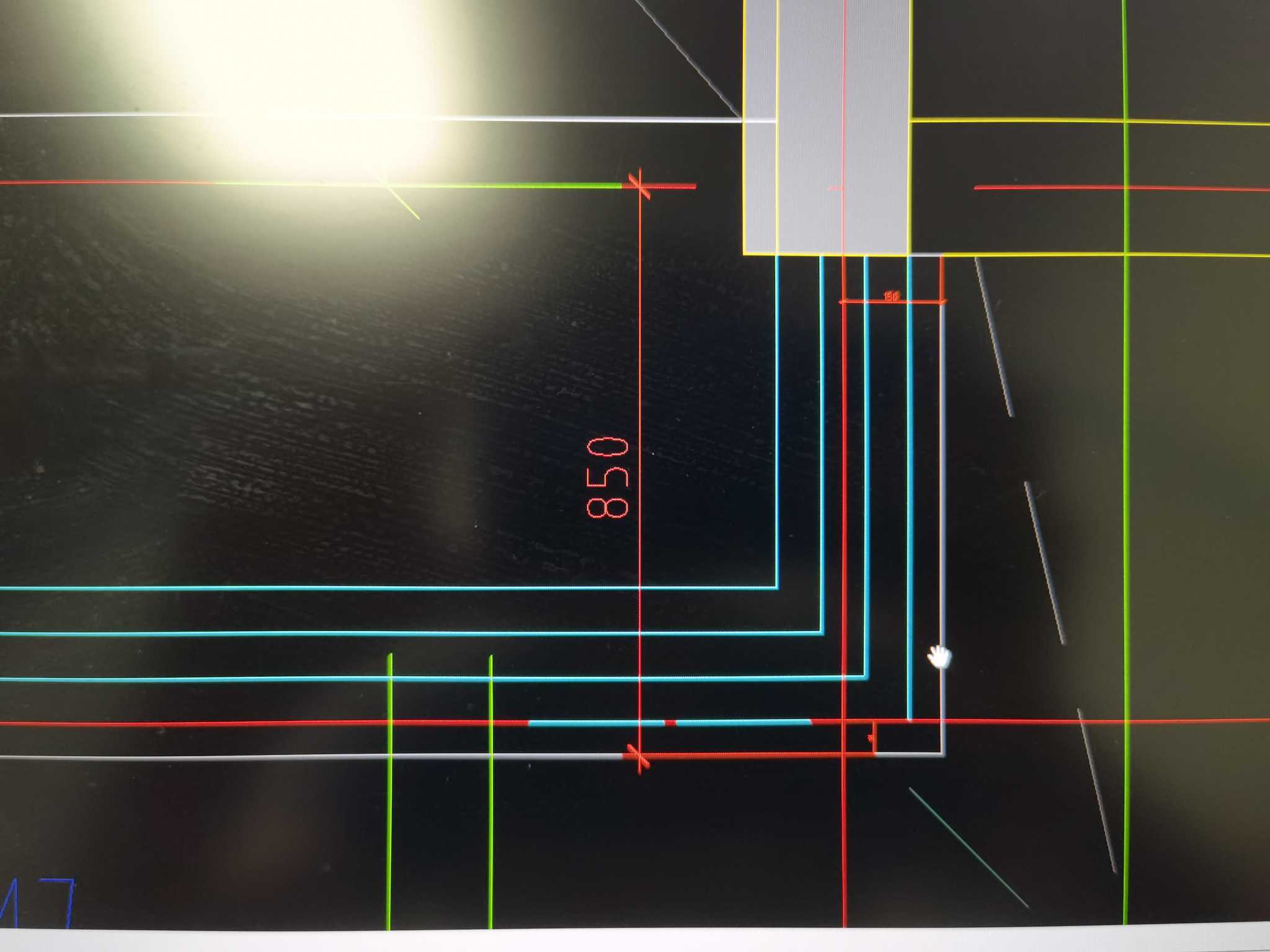

這一塊850是里面的軸線到最外面的挑出去的線條850，但是最外面挑出去的線條到軸線只有50，而在大樣圖里面是150，我如果按大樣圖畫的話，就線條凸出軸線150了，那我里面就會增大，請問各位該怎么解決？平面圖里南邊的是凸出軸線50，東邊的是凸出軸線
150
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
這兩個尺寸沒有問題，都是軸線外邊850，最頂上的白色尺寸有問題。
首次提交 2021-07-19 20:52:37 最近修改2021-07-19 20:53:15 (修改過1次)
