屋面斜梁不交圈

屋面斜梁平齊板頂后不交圈  請問怎么解決

關于坡屋面梁

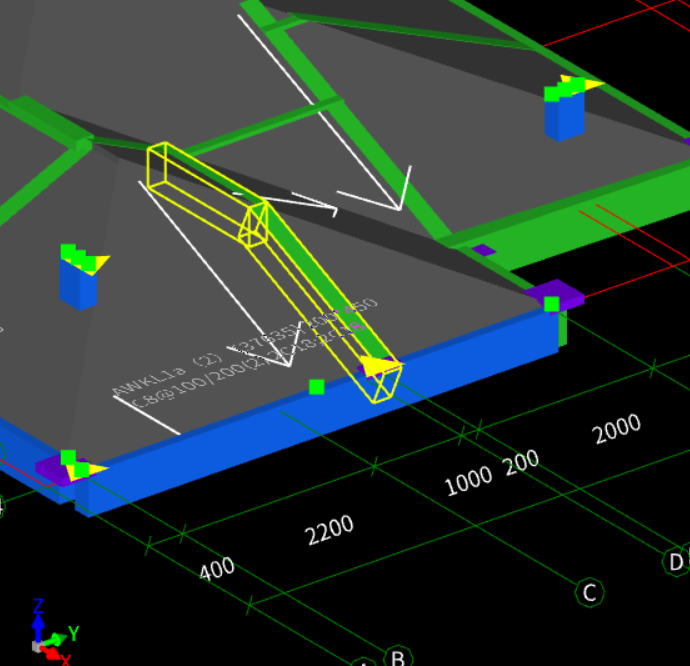

請問下大佬，這個位置有個煙囪，三點找斜屋面后隨板平齊后這個煙囪的位置這根梁如何處理？2020-11-28 21:04:45 補充

如圖所示，屋頂板面不規則標高，我該如何對板標高進行設置？

這種結構找坡不規則屋面我該如何設置這個板的標高呢？有一種是單坡的，有一種是中間高向兩邊的雙破的。而且這兩塊板在同一個平面，該怎么辦？2023-03-08 15:00:52 補充三點變斜不足以繪制出正常的這個模型，板與板會連接不上，比如向兩邊放坡的板頂部最高，會和旁邊那塊單坡的斜板合并不起來，會多計模板工程量。

屋面問題

圖1；為什么我用三點定義斜板之后倆頭柱子會這樣 圖2；標高不一致 還有就是梁突然這樣 請問各位前輩這個怎么設置補充問題：平齊板頂之后 也沒有對齊啊 這是什么問題 梁與梁交接處這樣了  柱子倆頭還原來一個樣  沒有變化

后澆帶布置

后澆帶 800 寬，兩邊外加底寬 是根據板厚決定的，取 1/2 板厚。 600 的板厚交 1000 的板厚，薄厚板是底部 60 度放坡銜接的， 這兩處的板厚不一樣，也就是后澆帶的底寬不一樣，是問這兩處筏板底部后澆帶如何銜接，主要是兩個板 60 度銜接的那個斜坡，后澆帶怎么能自然連接？2023-08-09 20:40:03 補充還有一個，就是兩處筏板，底口不在一個高度，后澆帶在這兩個板之間，靠的近，后澆帶在淺一點的板上，因為后澆帶底部加上底寬放坡這些，布置的時候，延伸到深筏板那邊一點，結果后澆帶有一半跑到深一點筏板下面去了，這個怎么解決？2023-08-09 20:44:12 補充還有一個，有一處，后澆帶遇到靠近深一點的筏板，沒有跑到深筏板下面去，而是沒有放坡了，直接垂直不過去了，這不是少一塊放坡嗎，
