選擇螺旋板定義布置

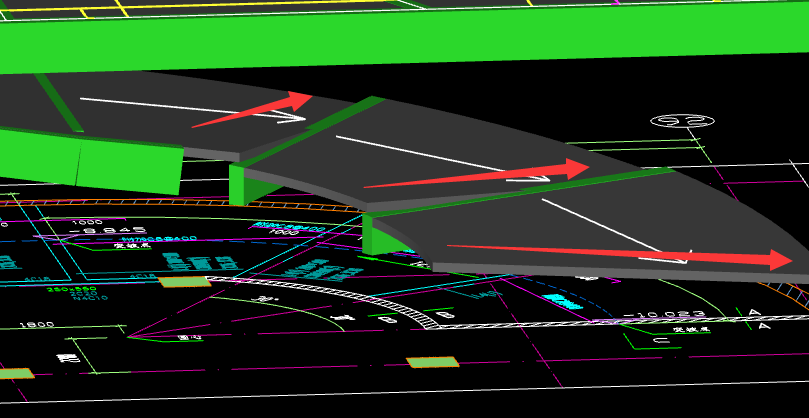

弧形坡道弧形部分用螺旋板定義,直的部分用現澆板定義并畫圖.

你好：

GTJ2021(版本號1.0.29.0)部分地區已更新在G+查看最新版本：

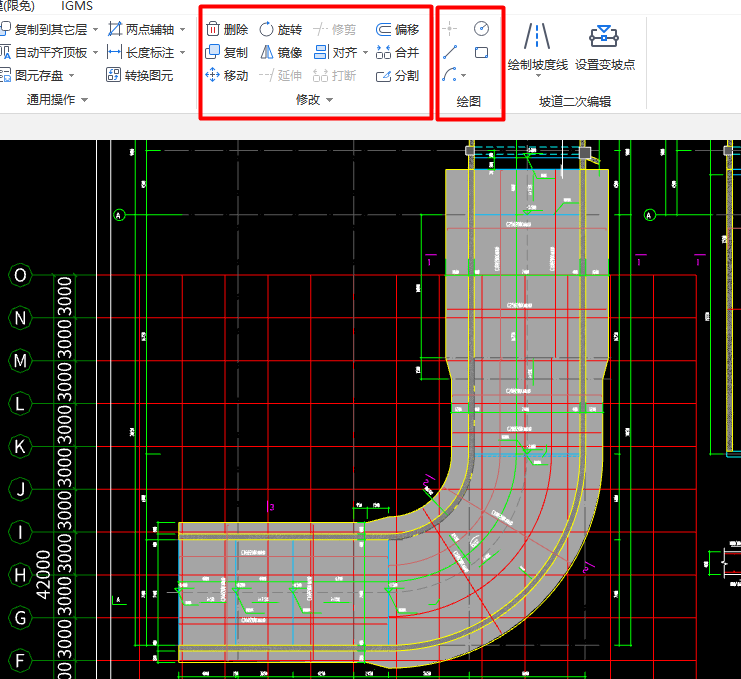

步驟一：在板構件下面，新建【坡道】用直線、矩形、圓、三點畫弧等命令進行繪制。如圖：

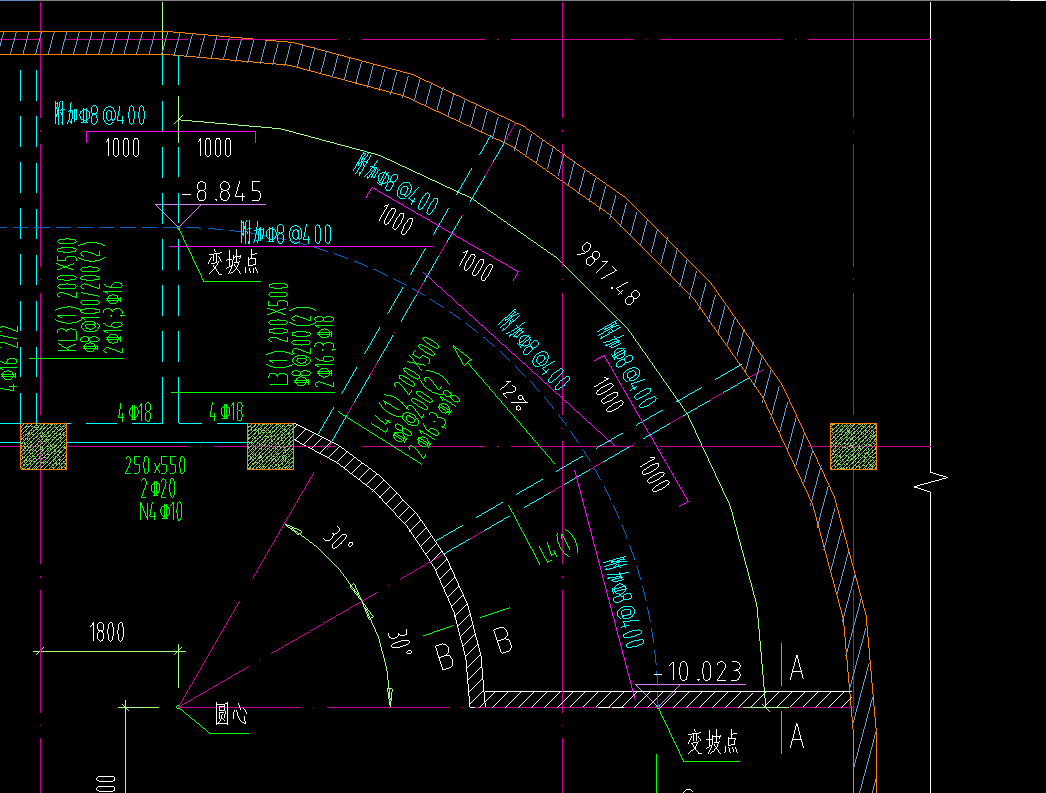

步驟二：點擊【繪制坡度線】，與繪制坡度板布置想通，選擇直線、三點畫弧等方式進行坡度線繪制，過程中支持切換線型。或【按邊線偏移設置坡度線】選擇坡道邊線拖動或設置偏移距離。坡度線繪制完后，設置起點，終點標高或設置斜率（二選一）

鋼筋處理：貫通鋼筋，在屬性列表中輸入，可以輸入縱向底筋/面筋，橫向底筋/面筋。縱向是平行于坡度線的方向，即坡度方向；橫向是垂直于坡度線的方向，即跨度方向。附加鋼筋或特殊鋼筋（不同區域鋼筋規格不同），使用板受力筋/板負筋布置即可。

GTJ2021（版本號1.0.29.0之前）:坡道/汽車坡道/無障礙坡道的繪制采用現澆板或者筏板與螺旋板拼接的方法，正常進出坡道的水平直段用現澆板或者筏板定義后，再設置成斜板，與水平直段相接的拐彎部分定義螺旋板繪制與其拼接形成完整坡道。

備注：根據圖紙上坡道鋼筋的計算要求，調整板或筏板鋼筋相應的計算設置或節點設置。
