請老師們看看這種集水坑改如何繪制

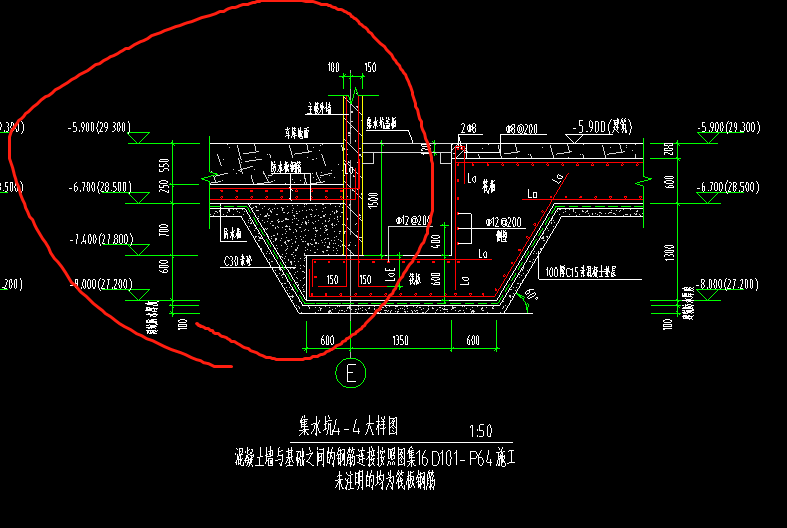

如圖 畫線部分不知道如何處理
全部回答
(1)
首答僅用{{minutesHtml}}
-
底板-7.4位置的筏板繪制在分層1；
坑右側-5.9筏板與-7.4筏板同樣布置在分層1，兩筏板高差處做變筏板截面；
坑左側這里可以按兩分層繪制，上面-6.7位置的是分層2筏板，左側坑壁用剪力墻繪制；
2021-06-18 14:50:15
