卡卡 2021-02-04 11:41:14 | 湖北省 土建 | 4188查看 1回答
預埋件,如何在“廣聯達BIM土建計量平臺 GTJ2021”軟件中計算?

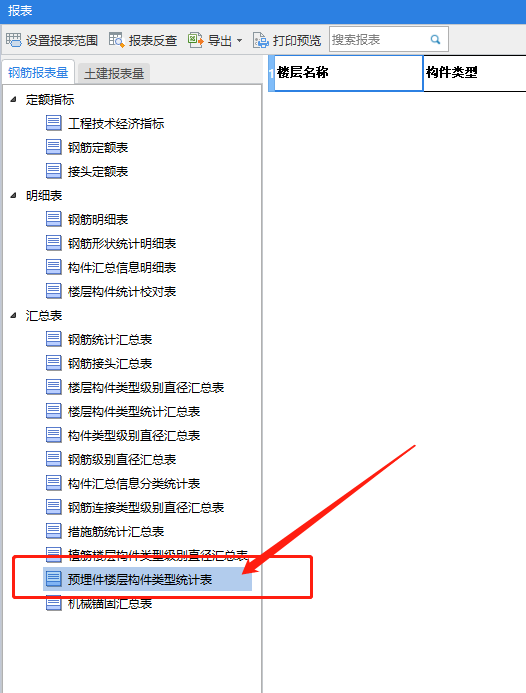

“廣聯達BIM土建計量平臺 GTJ2021”報表中,有個預埋件統計表,在軟件中如何繪圖?
全部回答
(1)
首答僅用{{minutesHtml}}
-
您好
軟件中的框架柱、暗柱、框架梁、剪力墻、板、挑檐、柱墩、基礎等主體構件,不可以設置植筋/預留鋼筋/預埋件,建議在手動計算。
構造柱/圈梁/過梁/自定義線/欄板:在工程設置---鋼筋設置---計算設置---砌體結構/其它---【填充墻構造柱做法】/【填充墻圈梁端部連接構造】/【填充墻過梁端部連接構造】/【自定義線縱向鋼筋端部構造】/【水平鋼筋遇柱、墻做法】中修改,
若部分構造柱/圈梁/過梁/自定義線/欄板需要設置,可以選中圖元后在【屬性列表】---鋼筋業務屬性---計算設置中修改。
砌體加筋:新建砌體加筋,選擇帶有植筋/預留鋼筋/預埋件字樣的參數。
砌體墻:砌體通長筋目前設置不了植筋/預留鋼筋/預埋件。可以用砌體加筋代替,選擇帶有植筋/預留鋼筋/預埋件字樣的形式,方法同砌體加筋。
如果有幫到您, 采納+點贊 一下吧^_^您的采納和點贊就是對我的支持與肯定謝謝!
2021-02-04 11:48:28
