欄桿扶手

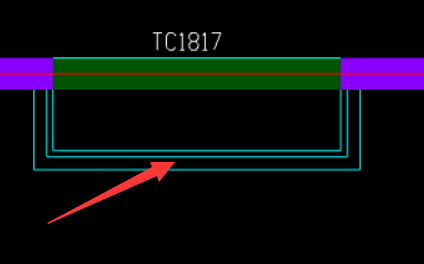

請問欄桿扶手只有平面圖中這個標注，并沒有剖面圖，請問欄桿扶手哪個是方的圓的呢，1:12是什么意思，沒有剖面圖 高度怎么看？

框架梁外挑節點怎么理解？畫在哪里？

圖一：框架梁外挑節點節點圖中的軸號感覺不對，我覺得應該是1、7、B、D，然后在這四個軸上畫框架梁外挑。還是我沒理解1、2、B、D的意思？這個外挑節點應該畫在哪里呢？圖二：首層板平面圖這個節點圖只畫在首層板平面圖中，二層平面圖中沒有這個節點。那是這個節點構件只畫在首層？還是二層也畫上？有梁柱加100厚聚苯板，這個框架梁節點是用來托著聚苯板？還是僅裝飾呢？

鋼結構這個圖怎么看？都需要算什么

大俠們，鋼結構這個圖怎么看？我沒做過鋼結構，希望說的詳細點， 1、這個平面圖是不是按照?qǐng)D上的平面尺寸計算XG，SC、ZC、KFZ2的重量就可以。然后其他的倒下一張立面圖算。 2、這張立面圖是不是上一個平面圖的剖面的一扇，總重量*17扇就可以了？ 3立面圖1-1到6-6畫的三角還有半圓的，寫得8和9的是什么意思啊？ 謝謝大俠們

新手求教看圖紙【遇未標注的實線、和沒有墻線時，究竟該繪制什么？】

建筑為框架結構2層底商，外加一層地庫頂與一層地面之間的夾層，我發現同一位置的綠色實線，在柱圖寬350，梁圖和結構圖寬250，柱圖沒有提供墻線，只有一句“除特別注明外，地下室外墻均為DWQ1（配有大樣圖）”還有，夾層柱圖沒有墻線，就應該沿著外層柱畫一圈DWQ1嗎？ 謝謝老師！！！2023-03-24 23:14:27 補充下面是板圖，可能因?yàn)槲沂切率郑茨芸闯鲇惺裁搓P(guān)于畫墻的信息。柱-梁-板三張結施圖中，只有柱圖提到一句未注明墻均為DWQ1。 我看同事類似模型中沿著外圈柱畫了一圈DYQ1，理由是這層為地庫頂?shù)绞讓又虚g的夾層，肯定要擋土。但我還是懵懵懂懂，下次遇到這種情況還是會手足無措，我讀圖經驗太少了！

河北墻工程量

圖中A-A墻，墻厚250，墻柱平面圖量取長度是2250（到柱左側），墻高是-0.03-（-3.25）未扣除板厚；這里的-0.03是一層結構標高。請問1：這里的墻高要扣除板厚嗎？2：如果有梁，梁高怎么考慮的，需要扣除梁高嗎，什么時候扣除！清單定額沒有細說，請精通河北定額的老師解答下，不要其他省份的，各省定額規定不一樣的！
