請問老師轉角窗的看圖建模該怎么畫啊

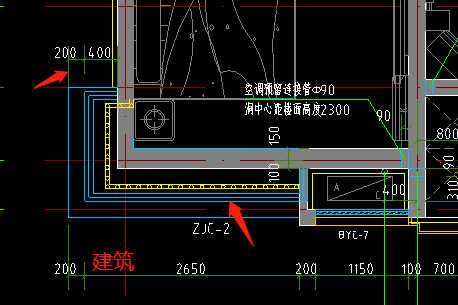

建筑圖上的400/200是指什么啊？

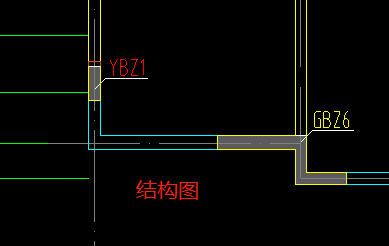

結構圖上剪力墻沒有，那轉角窗在砌體墻里對嗎？
轉角窗結構圖里有墻，那這個窗有什么用呢
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納400是窗戶的外邊線，200是轉角窗上部挑板的挑出窗的距離，按帶形窗定義布置，結構里面的墻指的是窗底的墻，詳細的看建筑剖面圖
2020-10-10 16:59:26
-
用帶形窗來進行繪制
2020-10-10 16:54:37
-
帶形窗繪制
2020-10-10 16:55:45
-
結構圖上剪力墻沒有，那轉角窗在砌體墻里對嗎？剪力墻沒有，飄窗上板生根到此位置的連梁中，下面如果沒有上返梁的話，應該還有節點詳圖。
轉角窗結構圖里有墻，那這個窗有什么用呢：有墻，但是在飄窗上下板之間是有墻洞的。
2020-10-10 16:57:00
