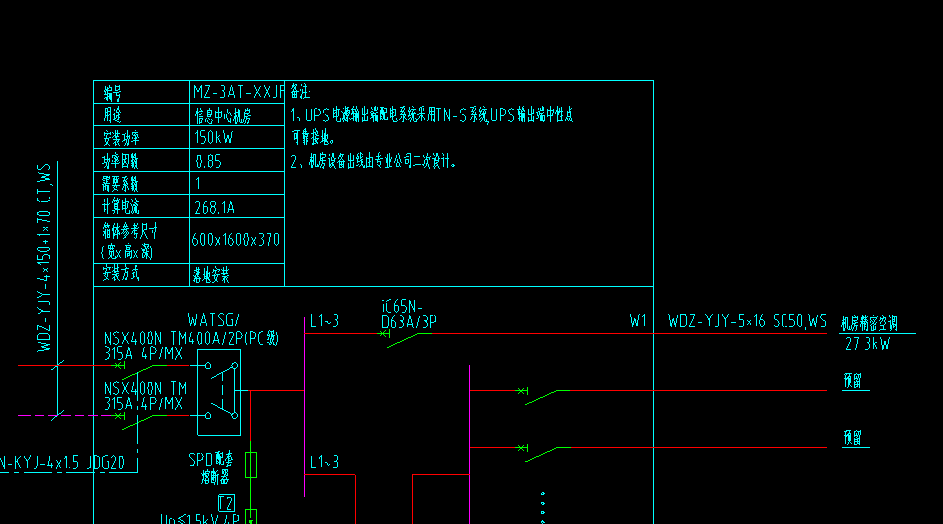

這種圖紙不是特別規范，建議使用系統圖功能

一、業務場景

電氣專業的管線計算復雜，回路信息梳理繁瑣且很難追溯，計算完管線工程量后，檢查起來較麻煩，需要重新翻閱系統圖圖紙；快速定義配電箱屬性、通過內置規則快速定義回路構件、根據末端連接設備自動生成配電系統樹關系圖，快速建立配電箱構件和回路構件；

二、操作步驟

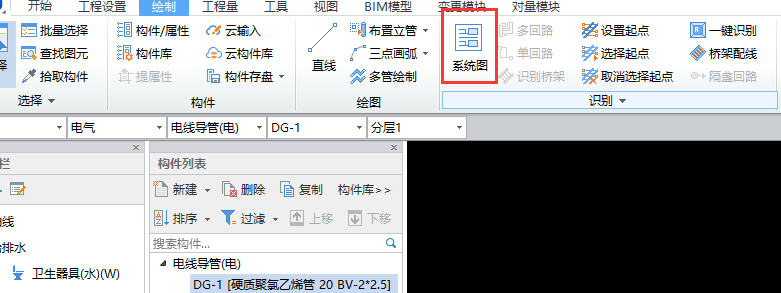

第一步：在【繪制】頁簽——【識別】功能包中點擊【系統圖】命令；

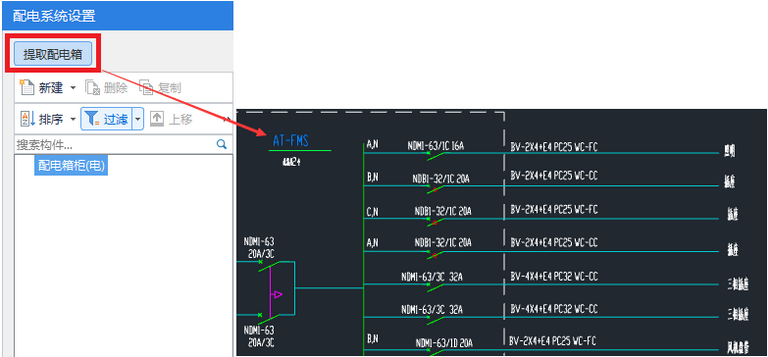

第二步：通過提取圖紙中的配電箱名稱和尺寸可以快速建立配電箱構件；

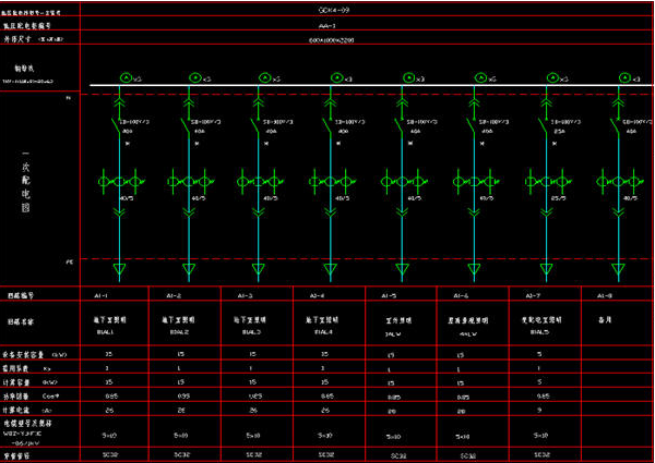

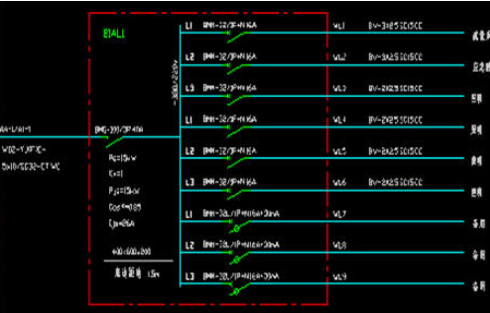

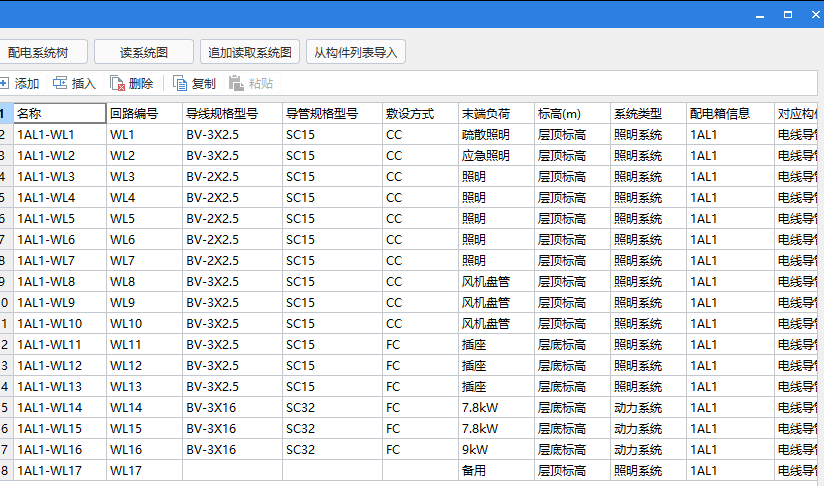

第三步：觸發“讀系統圖”功能，框選配電箱的系統圖可以快速讀取回路構件的信息并添加至回路構件區域；當電氣 系統圖不規范時，可以執行“追加讀取系統圖”分步進行系統圖的識別；當電氣系統圖不規范時，或者是當識別動力系統圖時，支持對回路構件的各個屬性進行逐列 的識別，以到達快速建立回路構件的需求；

第四步：通過添加、插入、復制、刪除、粘貼可以快速對回路構件進行編輯；

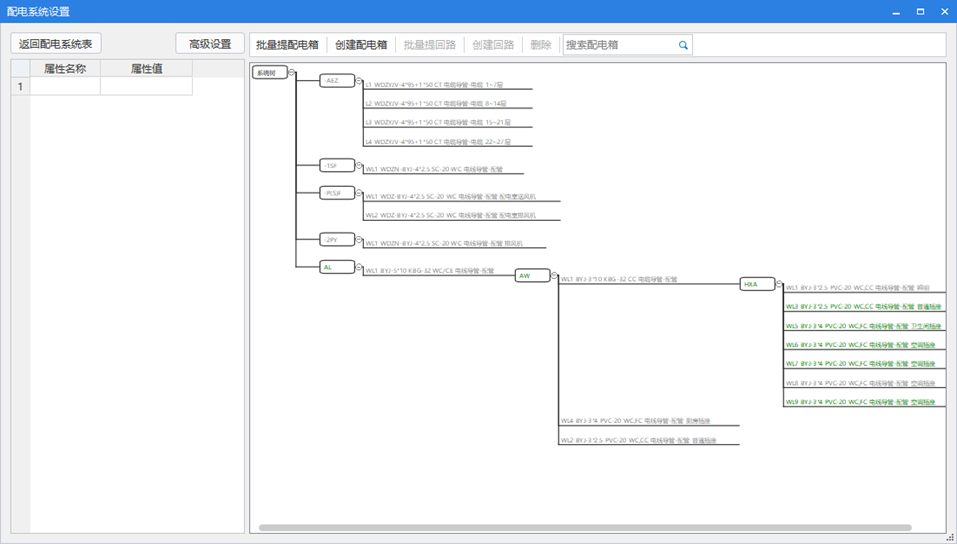

第五步：根據屬性末端負荷的對應關系，在界面右側生成構件的配電系統樹。

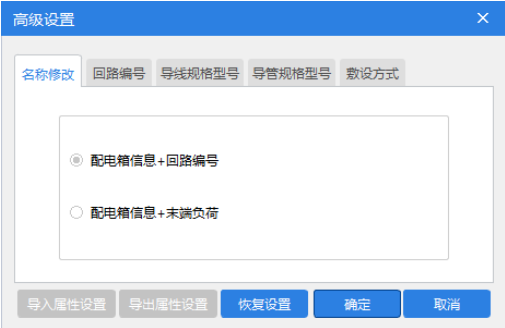

第六步：觸發“高級設置”功能可以設置回路構件的命名方式，默認是“配電箱信息+回路編號”；對于無法提取的回路編號、導線規格型號、導管規格型號、敷設方式可以在相關頁簽進行添加，然后再次讀取系統圖即可被提取到窗體中。

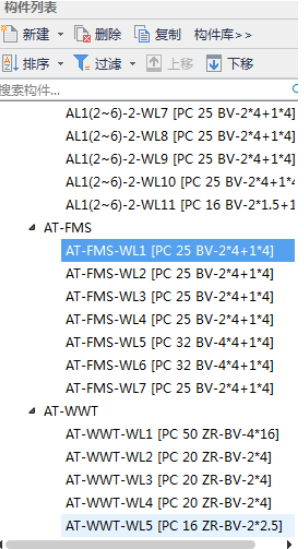

第七步：編輯完畢點擊確定后，快速生成回路構件，且回路構件按照配電箱信息進行構件分組；

第八步：在建立配電箱及管線構件時，如何提醒用戶目前窗體內有不恰當的屬性：

1、觸發電專業【系統圖】功能，對系統圖紙中無法讀取的文字進行三點提取；

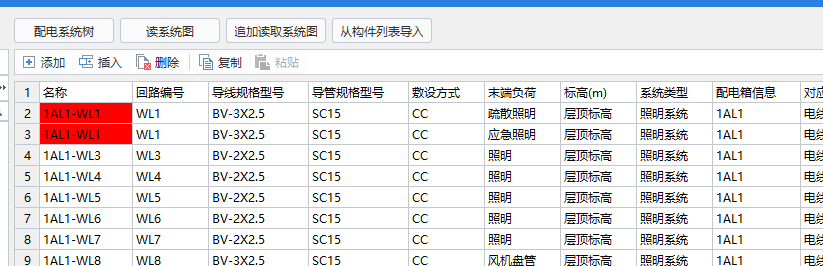

2、提取進來的名稱同名或導線規格型號內容若非法時，非法單元格紅色顯示。

第九步：觸發表格列頭可以支持提取系統圖紙中內容，為讀系統圖功能進行補充提取。
