咁醇
2020-08-05 14:18:54
|
北京市
土建土建計量GTJ
|
1326查看
4回答
變截面的梁該如何繪制
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
原位標注內，就可以調整截面的
2020-08-05 14:22:39
-
正常繪制，然后在平法表格中修改截面屬性以及距邊線寬度即可。
2020-08-05 14:21:22
-
原位標注在相應跨中輸入截面信息
2020-08-05 14:21:33
-

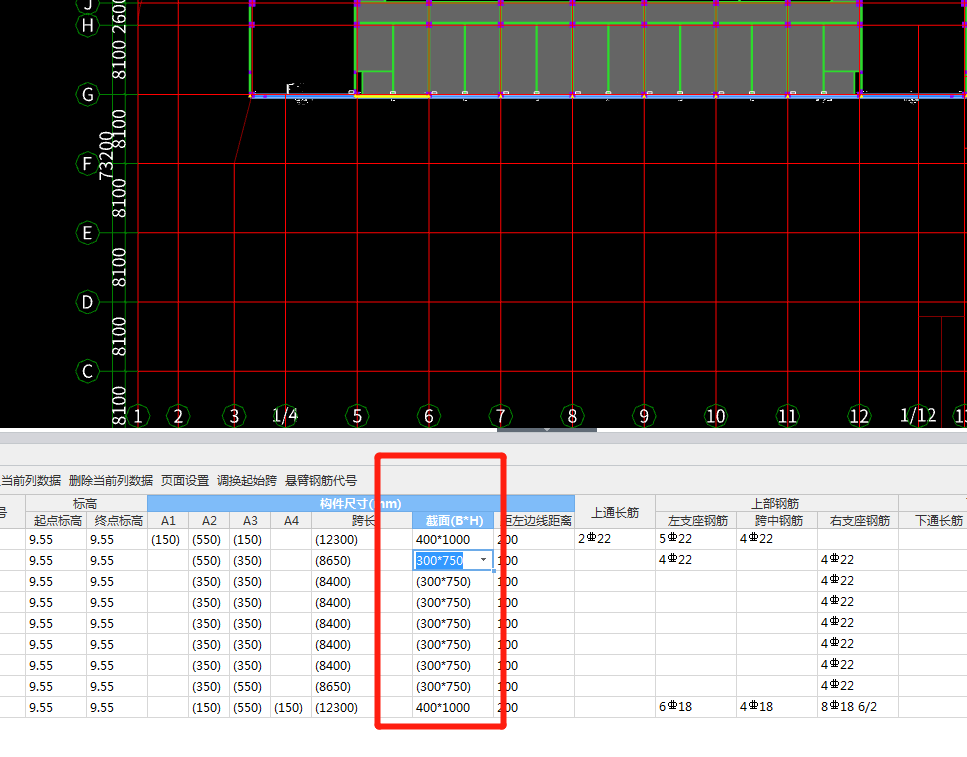

在梁平法表格中，在變截面那一跨梁段中輸入截面值400*700那可。

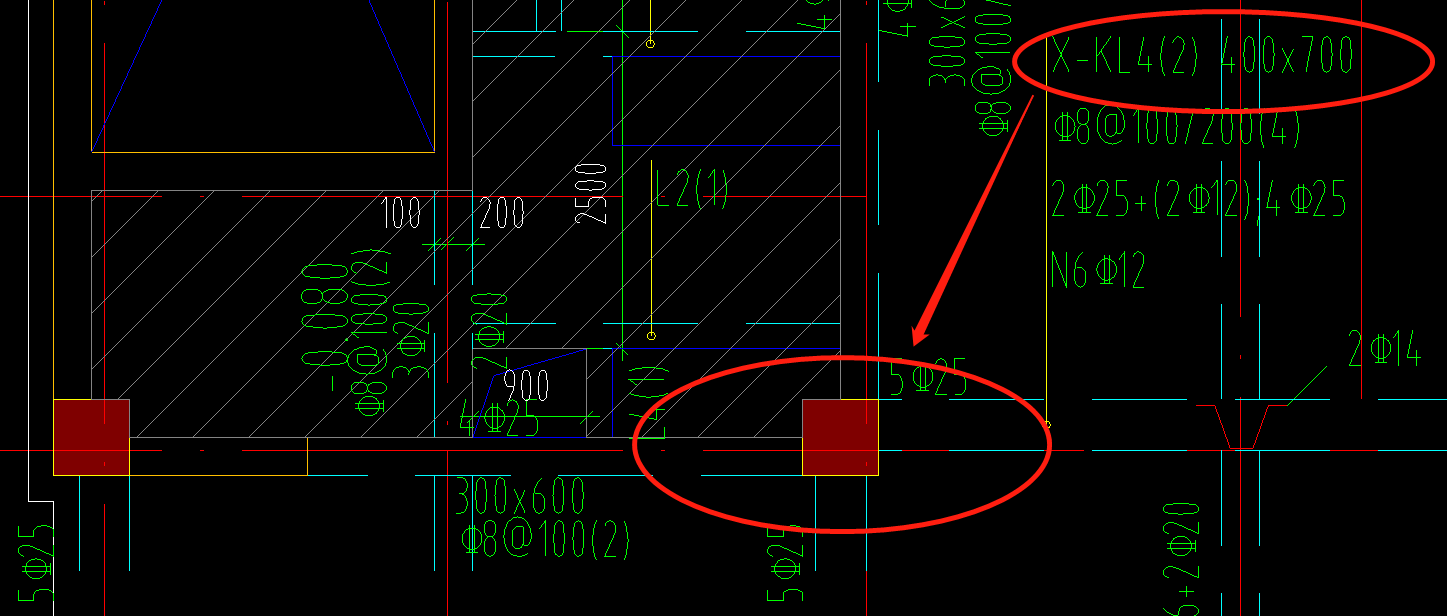

但從圖中看，X一KL4不屬于變截面，X表示是懸挑梁。
2020-08-05 14:24:37
