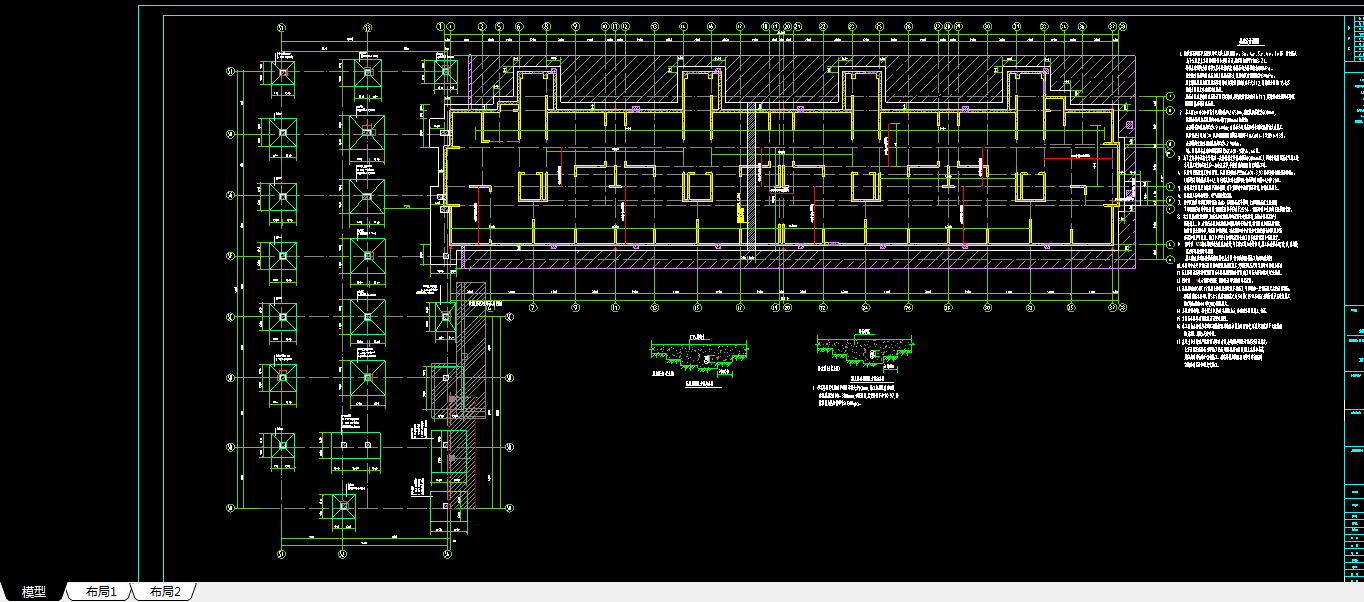

不小心把軸網給刪了，這種類型的怎么新建軸網啊？求求大神幫幫我
不小心把軸網給刪了，這種類型的怎么新建軸網啊？識別軸網老是識別不清楚，還原CAD就是圖紙了啊，還是沒有底層的軸網來定位，求求大神幫幫我
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
您好
在軸網的建模界面，鼠標左鍵點擊識別軸網---提取軸線，左鍵選擇軸線右鍵確認---提取標注，左鍵選擇標注右鍵確認---自動識別即可。
如果要關閉圖層
方法一：點擊視圖---用戶面板---【圖層管理】界面【顯示指定圖層】/【隱藏指定圖層】，選擇CAD圖紙中需要顯示/隱藏的圖層---右鍵即可。
方法二：點擊視圖---用戶面板---【圖層管理】界面【已提取的CAD圖層】/【CAD原始圖層】中對應圖層中的開關按鈕。
如果有幫到您，能不能給個采納 加 點贊 謝謝
2020-08-05 10:27:17
-
識別軸網
2020-08-05 10:22:31
-
識別一下然后刪除多余的就好了
2020-08-05 10:30:02
