草莓
2020-07-29 14:43:00
|
湖北省
土建土建計量GTJ
|
885查看
2回答

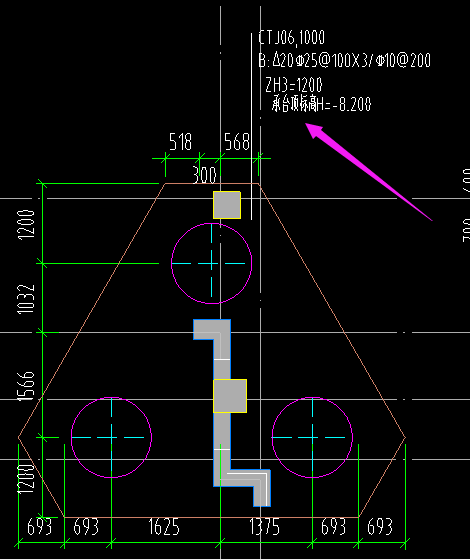

請問紫色箭頭指的各項代表什么
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
這就是承臺編號06，高度1000
樁間連接筋20c25，分布筋c10-200（其他鋼筋中輸入）
樁編號3，樁徑1200
承臺標高你是要知道的
看一下這篇關于樁承臺判斷及繪制技巧的文章http://www.sohu.com/a/338495898_798724
2020-07-29 14:46:37
-
最上一行同承中的編號,及承臺的厚度.第二行,B是下部鋼筋的意思,小三角后20根直徑25@100是樁間連接鋼筋,沿三個樁布置,斜杠后是連接鋼筋上的分布鋼筋,第三行ZH3=1200是樁的編號,1200是樁徑.最后一行是樁頂?shù)脑O計標高.
2020-07-29 15:22:29
