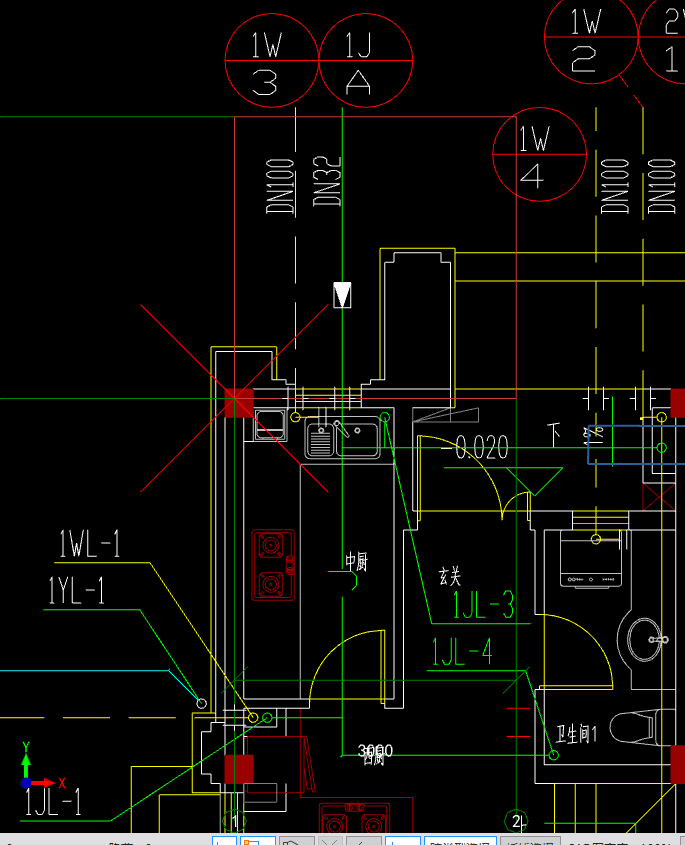

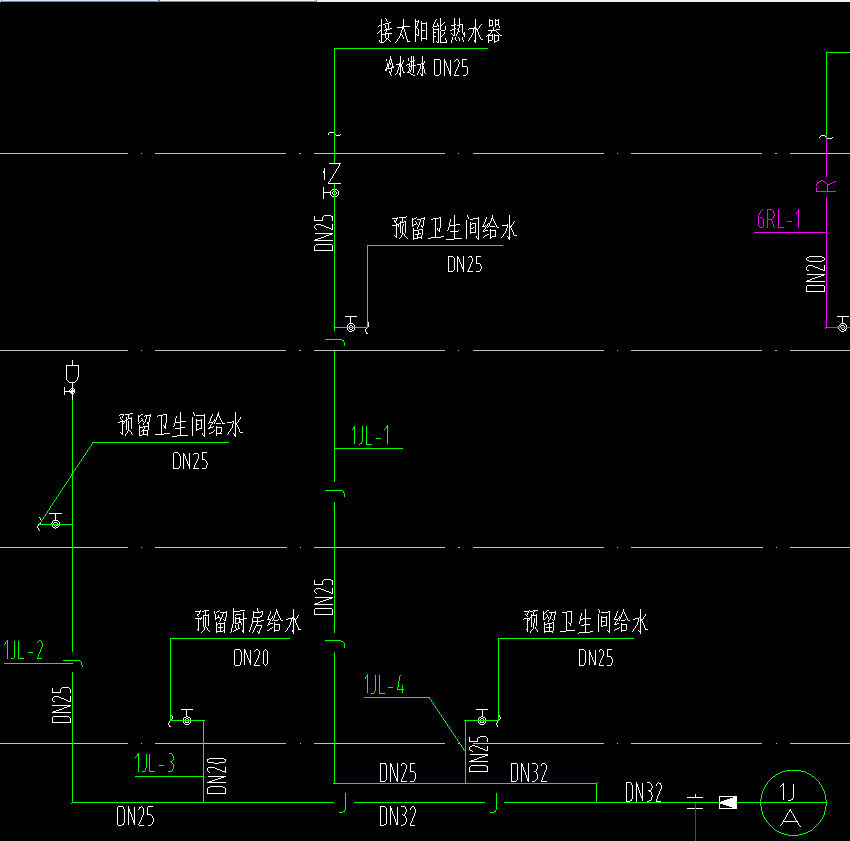

請問這個平面圖和系統圖能對應上嗎？
這個要怎么看呢。感覺立管的前后位置完全對不上啊。平面圖上也找不到第一根小立管。
2020-07-09 11:38:59 補充

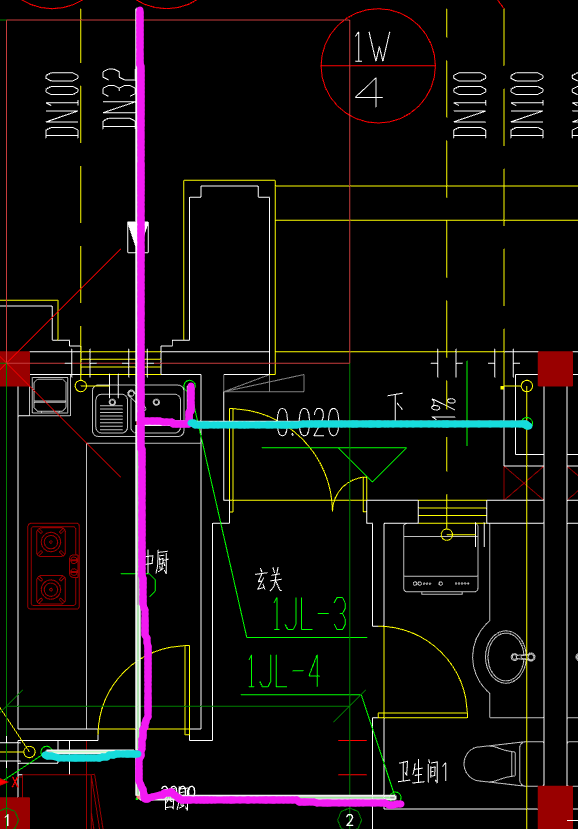

洋紅色DN32 青色DN25，不算立管的話是這樣嗎？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

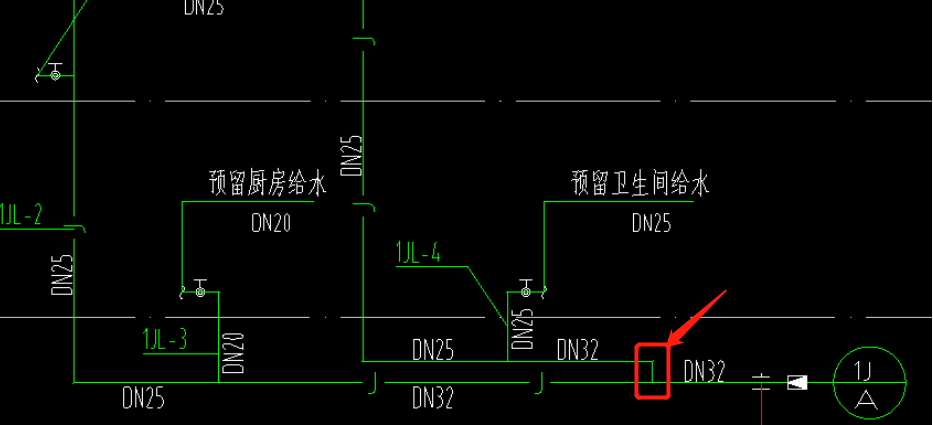

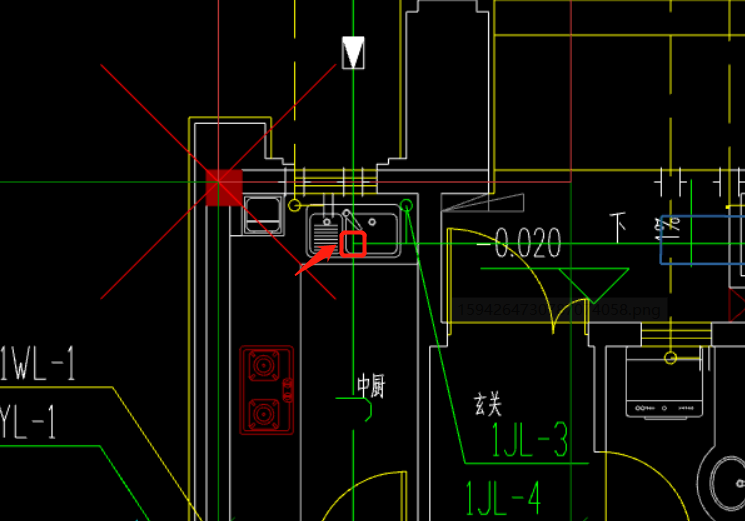

你說的第一根小立管是這里，對應下圖的位置：
補充問題：沒錯。
首次提交 2020-07-09 11:26:15 最近修改2020-07-09 14:29:56 (修改過1次)
-
請問這個平面圖和系統圖能對應上嗎？
這個要怎么看呢。感覺立管的前后位置完全對不上啊。平面圖上也找不到第一根小立管。
答：是相對應的。
2020-07-09 11:23:55
-
能對上的
回答正確，請采納，因為每一個專家都是無償服務的，你的采納和點贊就是對專家的支持與肯定謝謝！！！
2020-07-09 11:24:13
-
位置看平面圖，系統圖只是示意
2020-07-09 11:25:54
