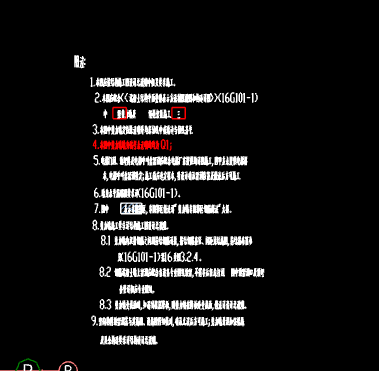

在新版軟件2021中可以進行繪制。

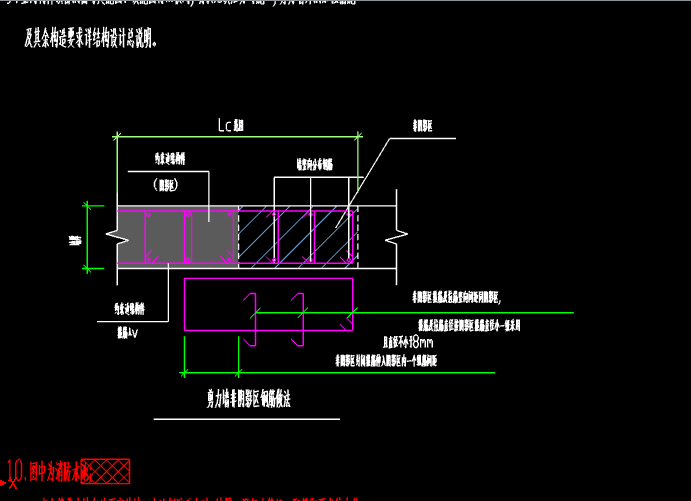

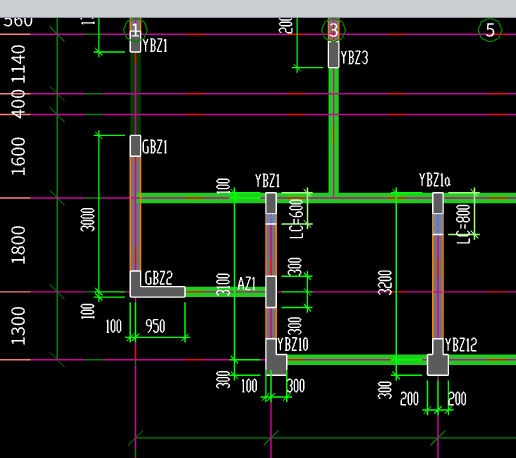

土建計量GTJ2021中新增約束邊緣非陰影區，新建約束邊緣非陰影區---選擇參數圖形---輸入參數---點擊確定---點畫布置在柱和墻相交位置。

備注：1.參數圖中，可以輸入非陰影區的長度和鋼筋信息，箍筋/拉筋信息可以取柱箍筋，也可以手動輸入具體信息；縱筋可以取墻縱筋，也可以手動輸入具體信息。

2.在繪圖區鼠標移動到墻圖元上，當鼠標位置與柱（與墻體相交）圖元邊線距離一定尺寸時，點擊鼠標左鍵，則自動布置在柱邊線處，非陰影區貼合當前柱圖元邊線。

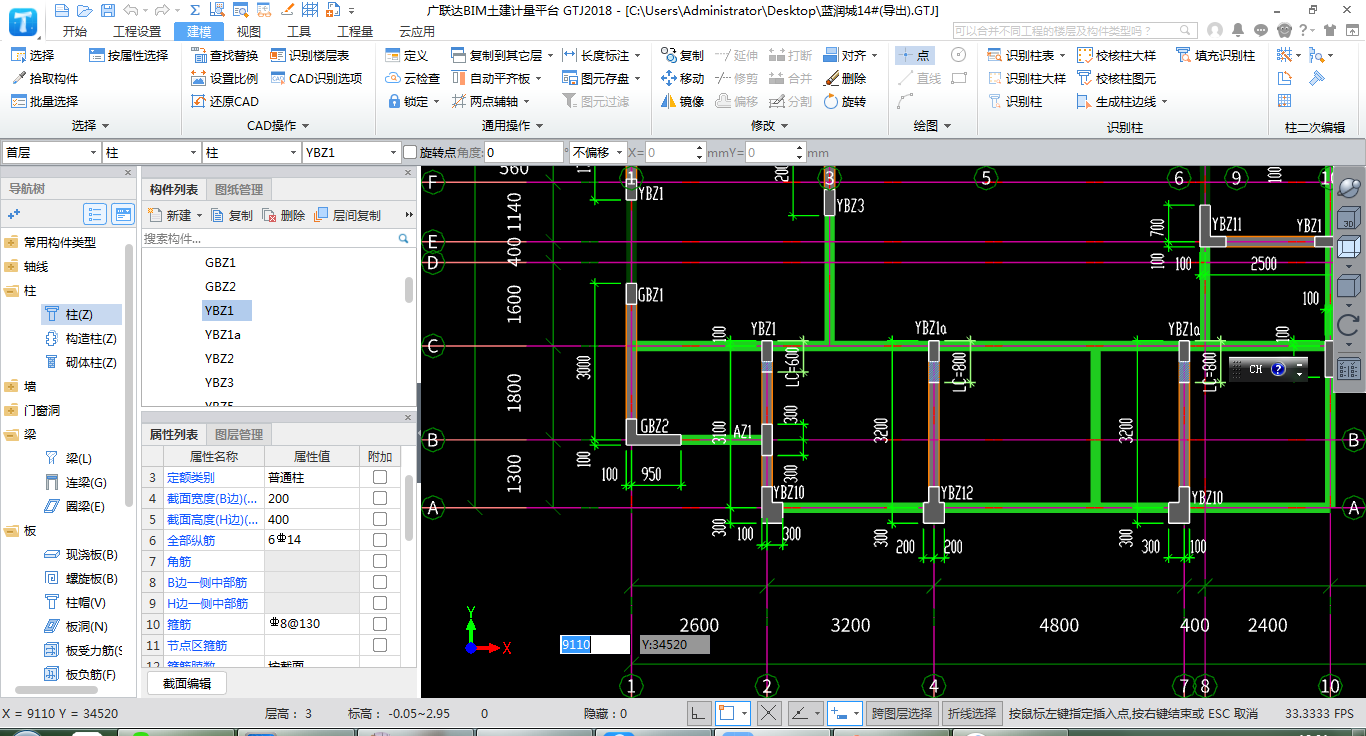

如果是2018軟件，可以用暗柱繪制陰影區。
