鋼筋算量GGJ2013
|
1285查看
1回答
請問下，怎么利用CAD圖識別板的受力筋和板負筋，謝謝
全部回答
(1)
首答僅用{{minutesHtml}}
-

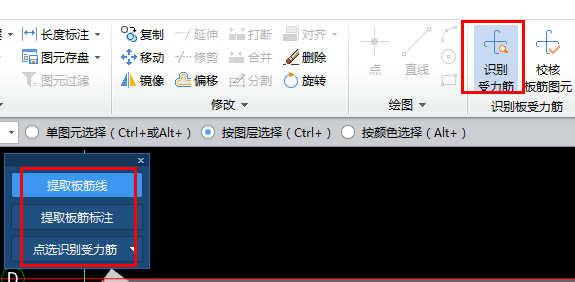

步驟一：在板的【建模】界面，點擊識別受力筋，彈出提取窗口，提取板筋線---左鍵選擇板鋼筋線---右鍵確定。

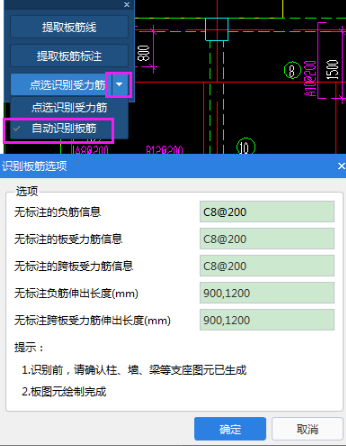

步驟二：點擊提取板筋標注---左鍵選擇板鋼筋標注---鼠標右鍵確定；點擊自動識別受力筋---輸入未標注的鋼筋信息及標注---點擊確定。

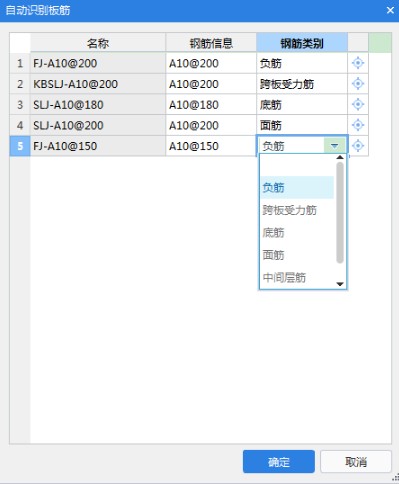

步驟三：彈出自動識別板筋確定窗口，檢查鋼筋信息，鋼筋類別是否正確，支持定位檢查。確認無誤后點擊確定即可。
2020-05-04 13:42:54
-
