在線急求：請問這張建筑圖中兩種顏色的線各代表什么？沒有任何建筑圖例。

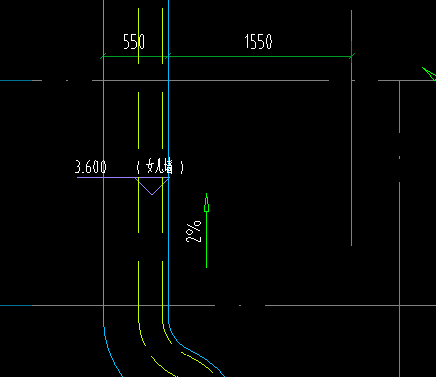

請教圖中的線綠線是女兒墻的話，藍線是保溫嗎？為什么有的地方又沒有呢？還有設計院圖紙里沒有任何圖例的情況下怎么識別建筑圖中的各種線啊？？？？？
2020-04-15 14:41:49 補充

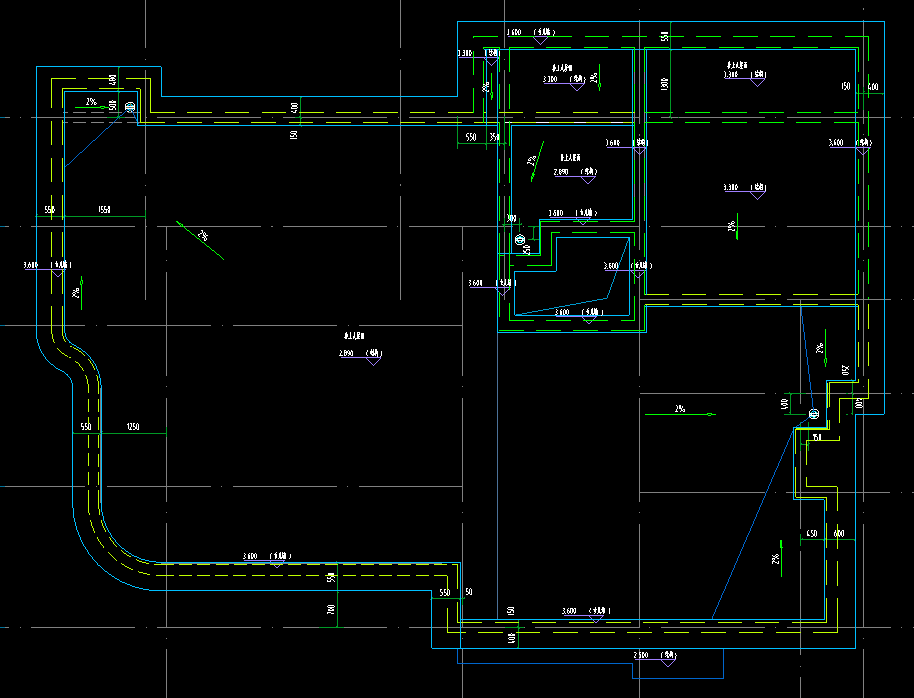

這是我們項目的一個樣板間的屋頂層建筑圖
2020-04-15 14:45:03 補充

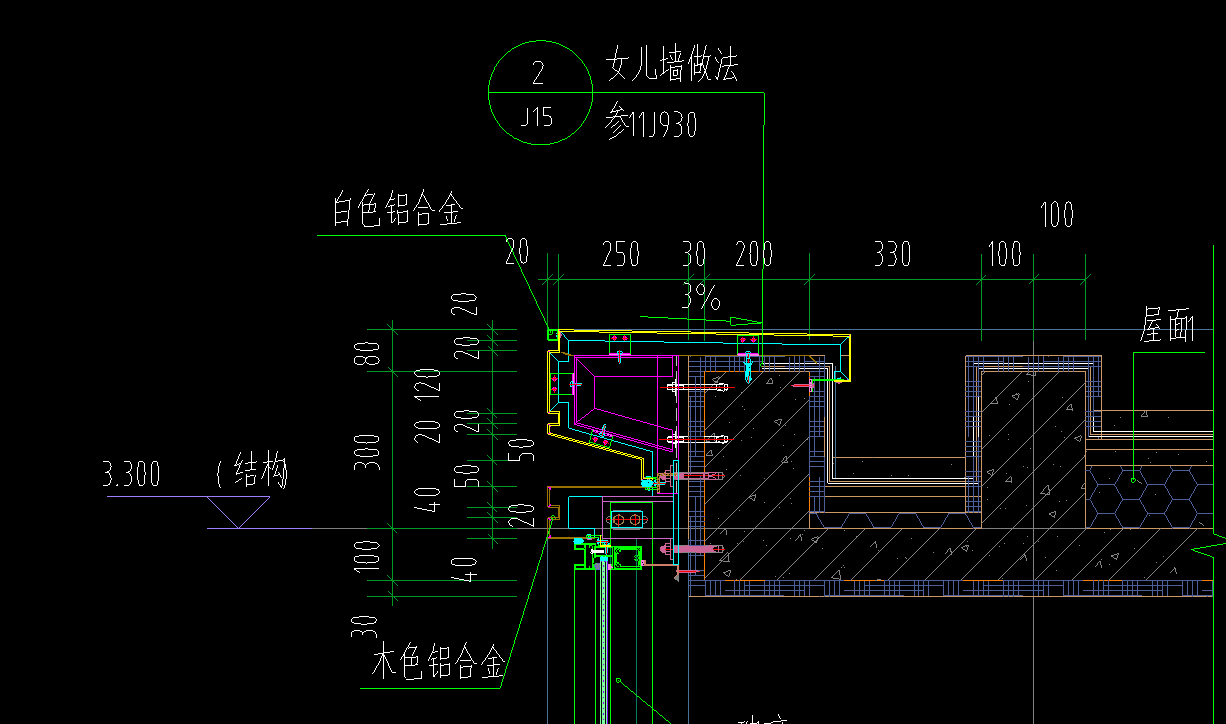

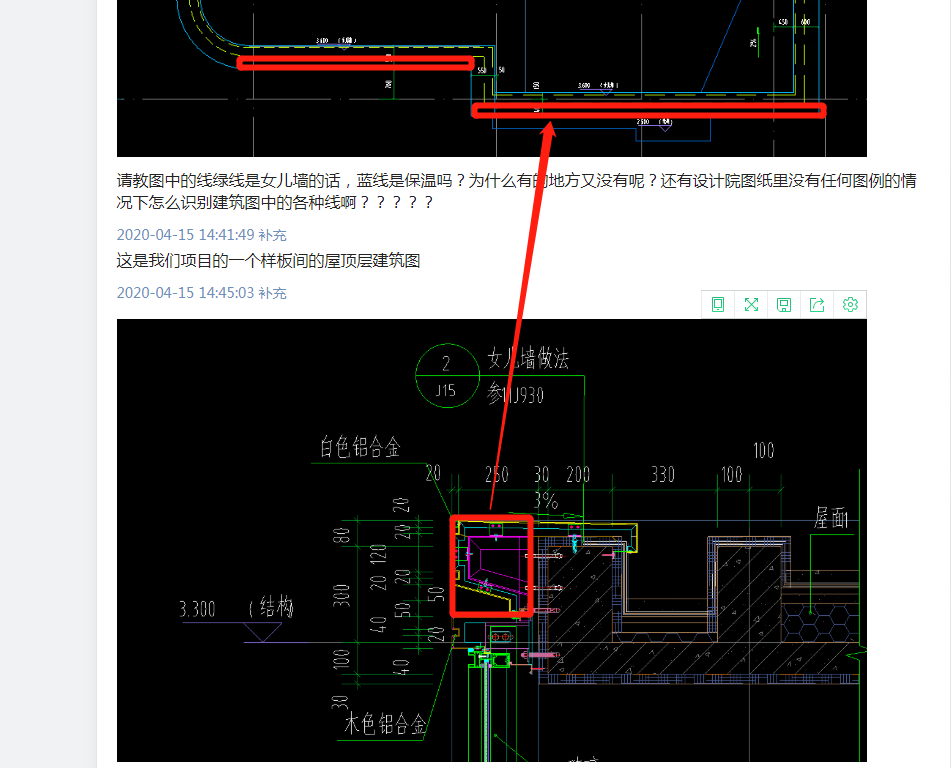

找到了該節點的大樣圖
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
個人的理解外圍是不是有挑檐呢
沒有墻身節點圖嗎？
也沒有結構剖面圖？
首次提交 2020-04-15 14:41:07 最近修改2020-04-15 14:45:57 (修改過1次)
-
看圖紙不是看線來區分，如果是藍圖能看出是什么顏色的線嗎？應該結合結構圖和大樣圖來看
2020-04-15 14:48:29
