回路識別的問題

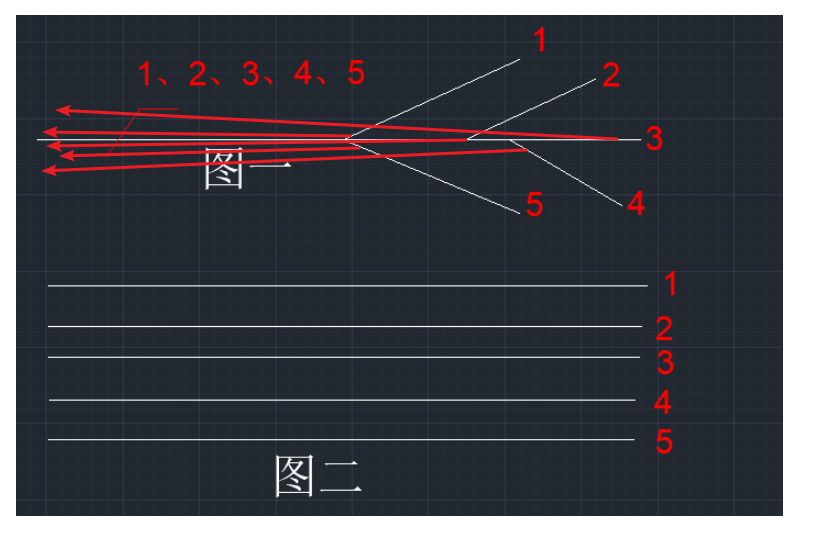

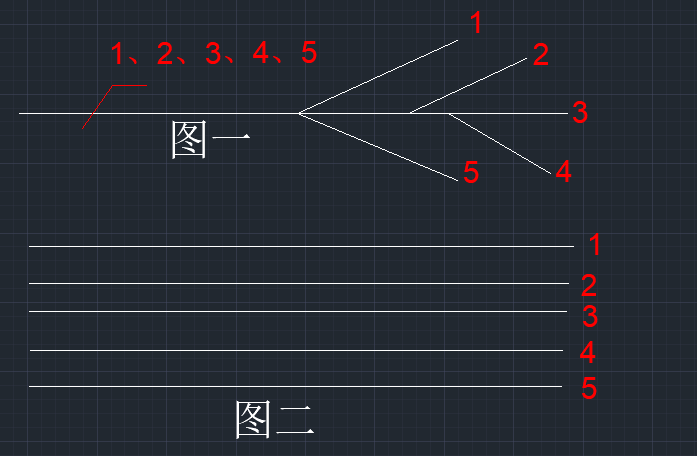

如下圖：圖一設計給出的圖紙中，1、2、3、4、5是五個不同的回路，均為BV3*2.5的電線，MT20線管，只是在前面一段用一根線表示，后面分別用各自的線段表示，這種情況下如何識別？
圖二用多回路識別很簡單 請專家賜教！多謝！
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

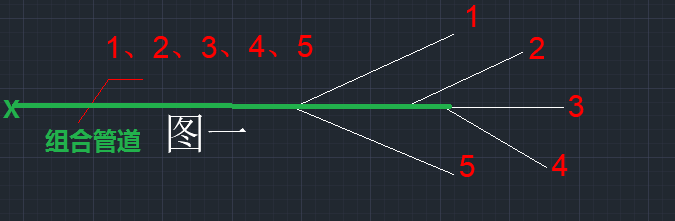

見截圖；將綠色線條設置（或畫）成“組合管道”，并在起始端設置起點，然后再用1 、2 、3 、4、 5 構件分別“選擇起點”，即可。
2020-01-20 20:40:44
-
先分別識別支線的回路，然后用箱連管功能或者組合管道都可以
2020-01-20 16:41:16
-
方法一。更改補畫CAD線。讓每個回路都錯開。
方法二：分別直線繪制。我一般都是直線繪制的。自動識別功能缺陷很大，有些圖紙設計不規范，會多算很多的。首次提交 2020-01-20 16:42:01 最近修改2020-01-20 16:43:32 (修改過1次)
