剪力墻約束邊緣柱Lc陰影區和非陰影區箍筋及拉筋設置

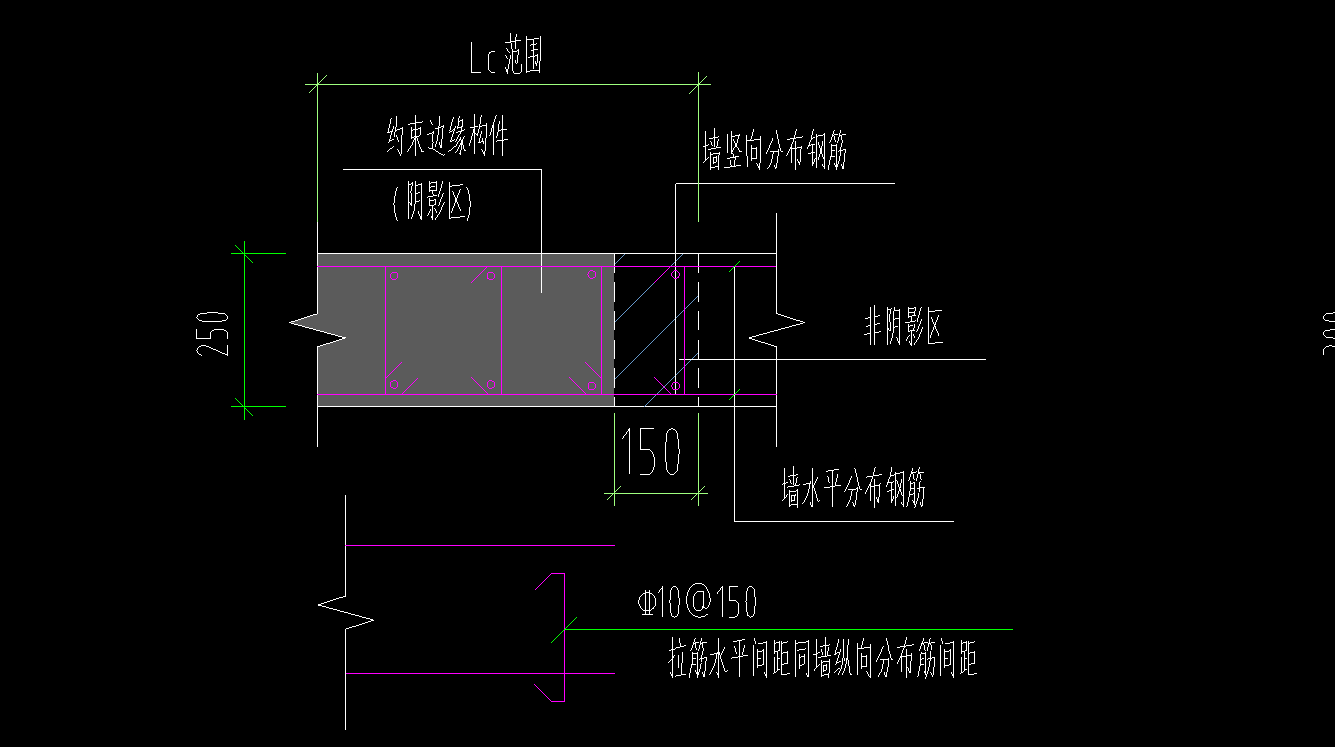

如圖，剪力墻約束邊緣柱本來是250*400，但Lc為600，非陰影區域范圍為200，我把約束邊緣柱布置為2050*600，非陰影區箍筋可以解決，但是非陰影區的拉筋好像無法解決（拉筋和箍筋間距一致），請問怎么解決這個問題？

萌新一問，還望各位老師不吝賜教，約束邊緣構件布置問題

如圖，約束邊緣構件分為陰影區與非陰影區，陰影區內尺寸與鋼筋規格在大樣圖內均有標注，但是非陰影區主筋為剪力墻豎向分布筋。我的想法是這樣，建立構件只建立陰影區內的構件，將非陰影區內的水平箍筋與非剪力墻豎向鋼筋的鋼筋移到陰影區內布置，非陰影區就照常剪力墻布置。但是這樣就出現一個問題，剪力墻的拉筋與豎向插筋就會布置在非陰影區位置，導致鋼筋量增加。如果按照大樣尺寸布置，在平面圖中找出對應剪力墻并對應墻表布置非陰影區墻身豎向插筋，就會耗費很多時間。各位老師有沒有比較簡便的方法，還望多多解答，在此感謝

關于GGJ2013中的剪力墻構件的建立？

1、剪力墻中的約束邊緣構件、構造邊緣構件怎么定義？是按照框柱、暗柱還是短柱來定義？2、邊緣構件中的陰影區域和非陰影區域怎么劃分，應該如何定義？如下圖，要求非陰影區域封閉箍筋伸入陰影區域一個縱筋間距，這個怎么建立構件？3、剪力墻的墻身應該如何繪制，如何定義？補充問題：視屏上的講解基本都是cad導圖的，我就想了解一下手繪的時候應該如何設置？

約束邊緣構件非陰影區鋼筋筋怎么畫

約束邊緣構件非陰影區鋼筋筋怎么畫 補充問題： 像這種箍筋間距還不一樣的，第一種設置是不是不能采用，只能采用新建一根暗柱的方式嗎？

老師，關于非陰影區約束邊緣暗柱，不知理解對否，望糾正

在非陰影區構造邊緣按照柱以該LC=750為例，陰影區是400mm*200MM，非陰影區350mm，我在異形參數柱中要考慮C8@200的拉筋，同時箍筋也是C8-200,不知道墻垂直分布筋我這里是否還要在非陰影區繪制？我畫用異形參數柱繪制了一個麻煩幫忙看下是否就是這樣？
