程序有問題，建議電話咨詢廣聯達客服4000166166

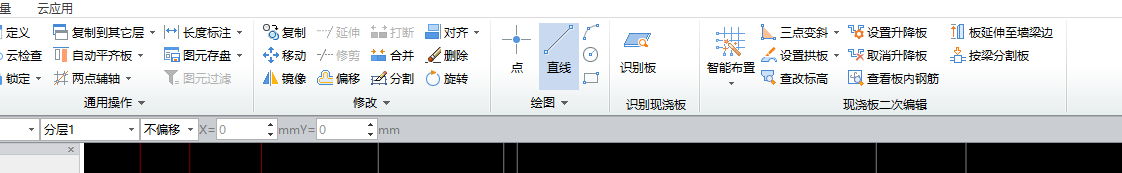

步驟一：在【板受力筋二次編輯】分組中點擊【布置受力筋】；

步驟二： 在彈出的快捷工具條可選擇

布置范圍：“單板”“多板”“自定義”“按照受力范圍”；

布筋方式：“XY方向”“水平”“垂直”“兩點”“平行邊”“弧線邊布置放射筋”“圓心布置放射筋”；

"=""> "="" title="c9440eb5296046398247f2f348e9790e.png" style="height:auto !important;">

d、按受力筋范圍

選擇“按受力筋范圍”及一種布置方式后，左鍵點擊參考鋼筋線，即確認了要布筋的范圍，以藍色虛線顯示并且顯示了鋼筋預覽圖，此時左鍵點擊即可布置成功。

"="">

e、XY方向

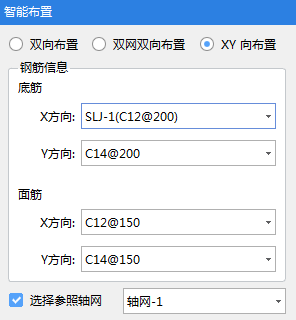

選擇“XY方向”及一種布置范圍后，在彈出的窗口中選擇具體的布置方式并輸入鋼筋信息，

"="">

"=""> 點擊需要布置鋼筋的板圖元，則鋼筋布置成功。

"=""> 說明：

"=""> 雙向布置：適用于某種鋼筋類別在兩個方向上布置的信息是相同的情況。

"=""> 可支持輸入底筋、面筋、溫度筋、中間層筋

"=""> 選擇參照軸網：可以選擇以那個軸網的水平和豎直方向為基準，進行布置，不勾選時，以繪圖區水平方向為X方向，豎直方向為Y軸方向。

"=""> 雙網雙向布置：適用于底筋與面筋在X和Y兩個方向上鋼筋信息全部相同的情況。

"=""> XY向布置：適用于底筋的X、Y方向信息不同，面筋的X、Y方向信息不同的情況；

"=""> f、水平

"=""> 選擇“水平”及一種布置范圍后，鼠標移向要布置板筋的板圖元，此時顯示了板筋預覽圖，點擊板圖元即可布置成功。當軸網為傾斜時，軟件以軸網的X方向為水平方向。

"=""> g、垂直

"=""> 與“水平”布置方式相似，可參照水平布置方式。

"=""> h、兩點

"=""> 選擇“兩點”及一種布置范圍后，選擇要布置鋼筋的板圖元，被選中的板以藍色虛線框顯示

"=""> 指定第一點、第二點，確定板筋的布置方向后，右鍵確認即可

"="">  j、平行邊

"=""> 選擇“平行邊”及一種布置范圍后，選擇需要布置板筋的板圖元，選中的板圖元顯示藍色虛框線

"=""> 點選需要平行的板邊，則會出現與該板邊平行的板筋預覽圖，左鍵點擊即可完成布置。

"=""> k、弧線邊布置放射筋

"=""> 選擇“弧線邊布置放射筋”及一種布置范圍后，選擇需要布置板筋的板圖元，選中的板圖元顯示藍色虛線框

"=""> 左鍵點擊弧形邊，顯示出板筋預覽圖，左鍵點擊即可完成布置。

"="">

"=""> L、圓心布置放射筋

"=""> 選擇“圓心布置放射筋”及一種布置范圍后，選擇需要布筋的板圖元，選中的板圖元顯示藍色虛線框

"=""> 在繪圖區域內點擊一點作為放射筋的圓點，軟件彈出“請輸入半徑”界面；

"="">

"=""> 輸入半徑后，點擊“確定”按鈕，板圖元內顯示出板筋預覽圖，左鍵點擊即繪制出受力筋，完成操作。

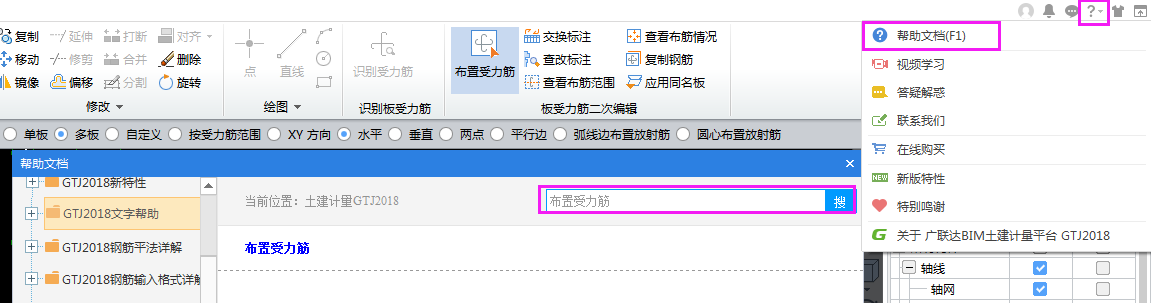

"=""> 備注：詳情可在軟件右上角點擊？---打開幫助文檔---搜索布置受力筋查看。

2018-05-02 11:30:33

軟件沒有購買鋼筋計算規則

鎖的權限里沒有鋼筋的權限 聯系銷售人員購買權限
