弱電插座線管

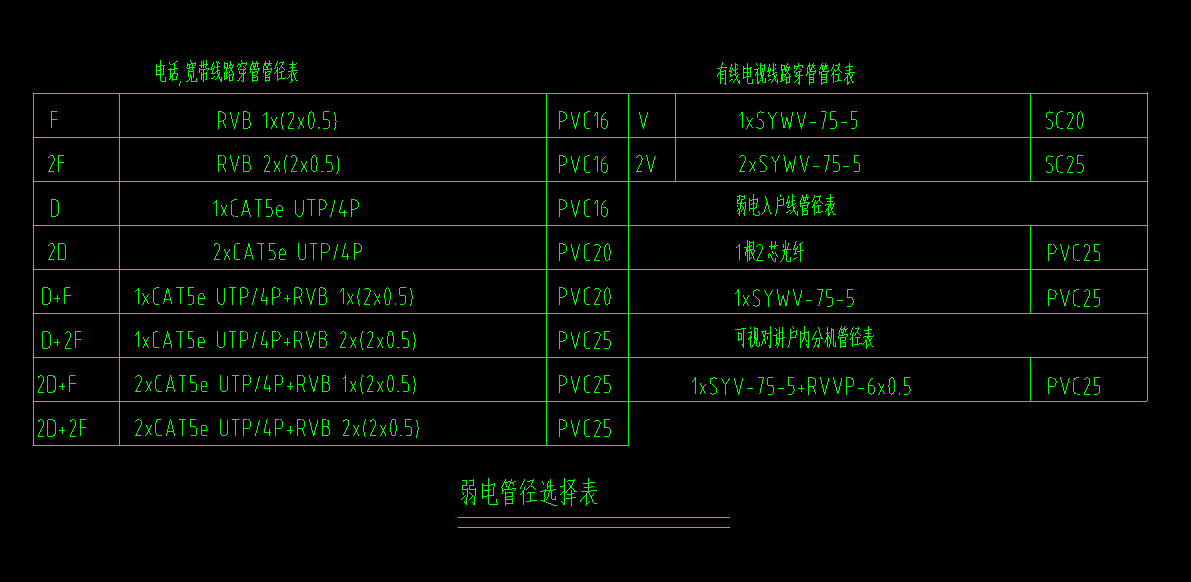

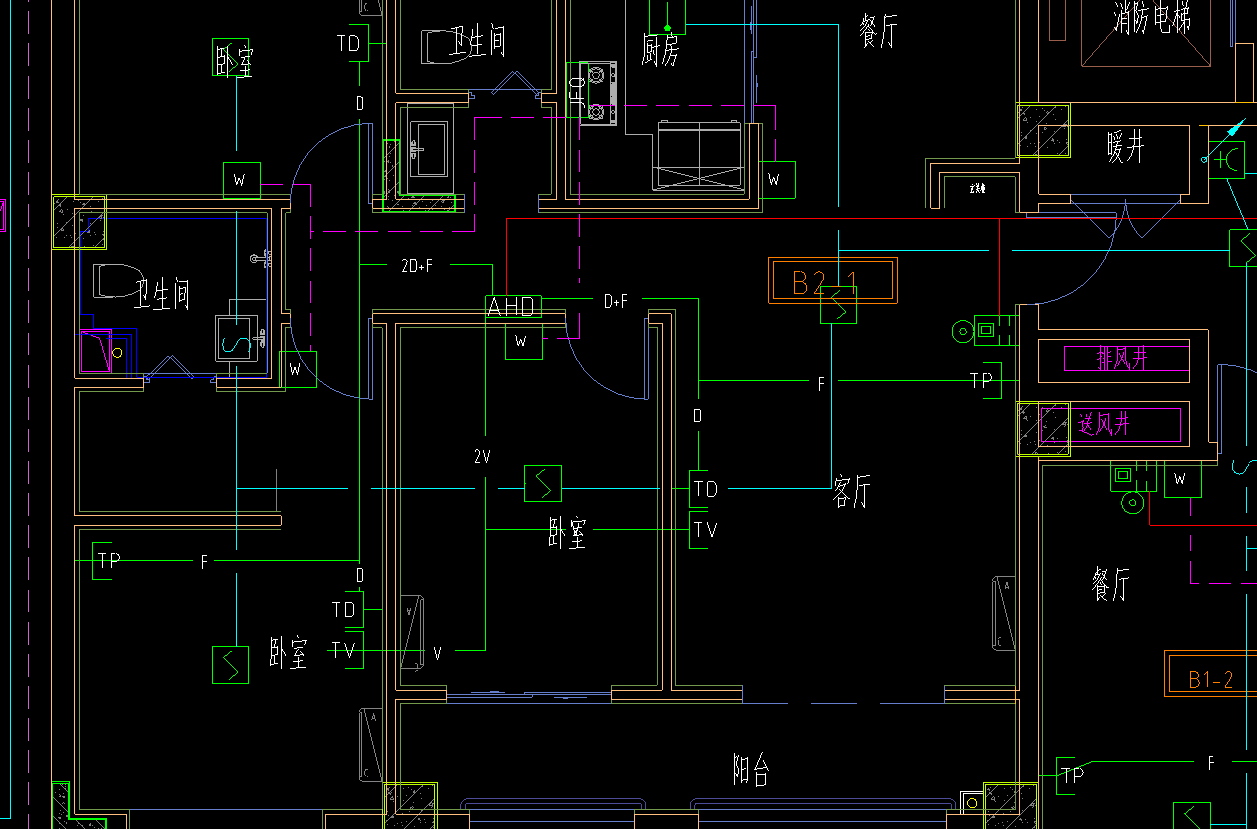

圖一為弱電管徑表 圖二為弱電平面圖

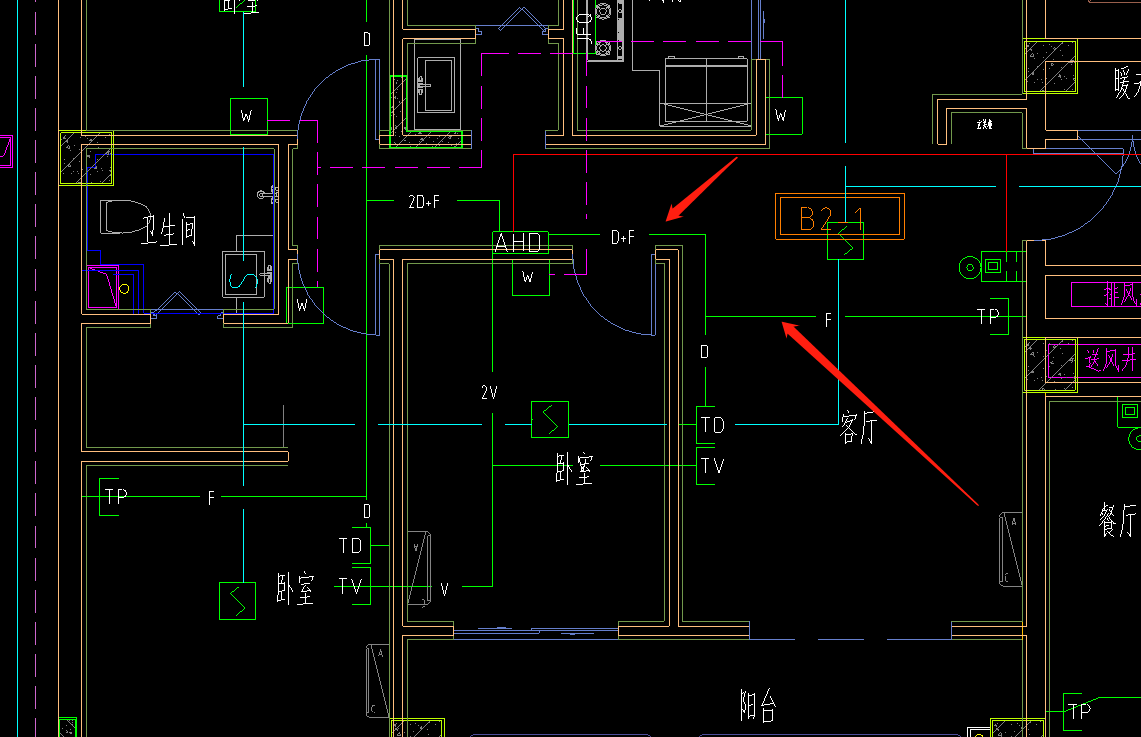

在圖三中是否是從AHD引出D+F 1xCAT5e UTP/4P+RVB 1x(2x0.5) PVC20到TD寬帶插座，從TD寬帶插座引出 F RVB 1x(2x0.5) PVC16到TP電話插座，沒有 D 1xCAT5e UTP/4P PVC16吧？？？
全部回答
(2)
首答僅用{{minutesHtml}}
-
是從AHD引出D到TD寬帶插座，引出 F RVB 1x(2x0.5) PVC16到TP電話插座
首次提交 2019-12-13 11:42:15 最近修改2019-12-13 13:43:18 (修改過1次)
-
F 應該是電話吧，按圖紙應該是RVB2*0.25 D 應該是寬帶是網線 D+F交接點應該在墻上設置接線盒， TD是寬帶插座引自一根管到D+F交接點墻上接線盒， TP引自一根管道引自一根管到D+F交接點墻上接線盒，D+F交接點接線盒道AHD是一根20的管，線不斷，等于是總TD道接線盒再到AHD,TF也是一樣
