BIM安裝算量中，水泵房中立管上面閥門之類的設備怎么畫出來？
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
閥門法蘭是管道依附構件，必須先識別管道后再識別閥門法蘭。

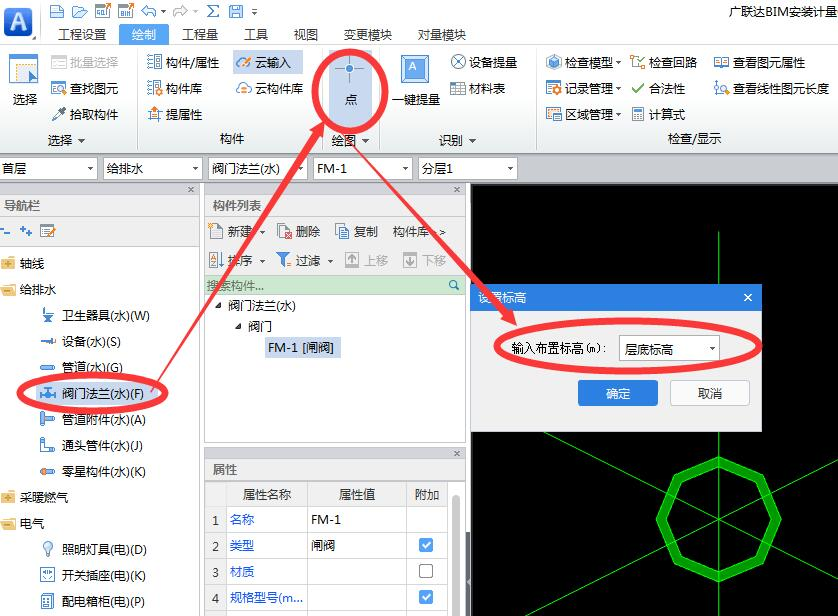

方法一：立管上可以直接點畫閥門，點畫的時候軟件會提示輸入標高，輸入具體的標高值，有多個閥門，分別點畫輸入對應的標高即可。（建議在三維狀態下點畫閥門）如圖;
方法二：如果按方法一布置不成功時，可以將立管移動在旁邊，然后將閥門點畫的立管上，最后在將立管移動在對應位置上。（閥門會隨立管一起移動）
2019-11-29 09:27:37
