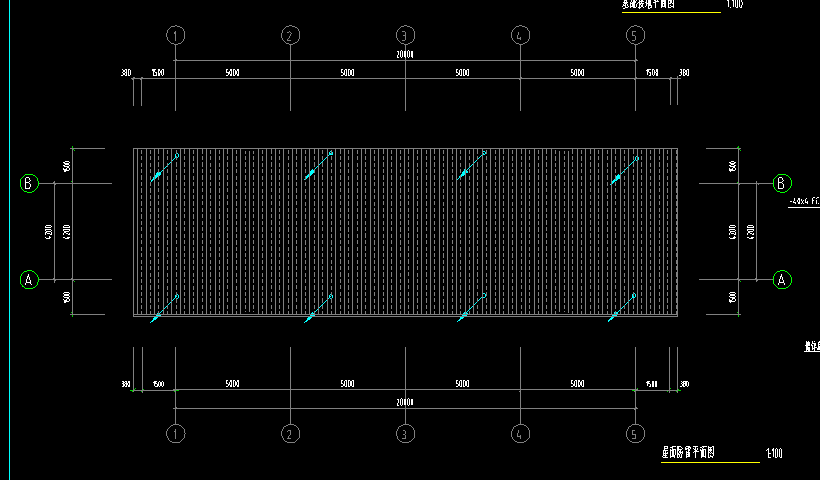

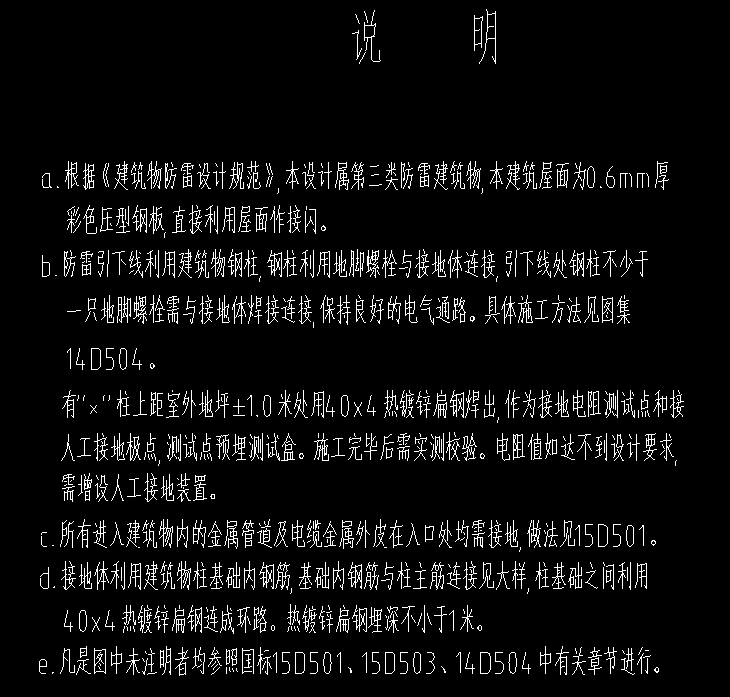

通俗點講，樓頂?shù)氖潜芾祝A(chǔ)的是接地網，圖中箭頭加圓點是避雷引下線。圖片是廣聯達如何畫防雷與接地的構件，最主要的是你買本相關書籍學習一下還有是到廣聯達建筑課堂學習

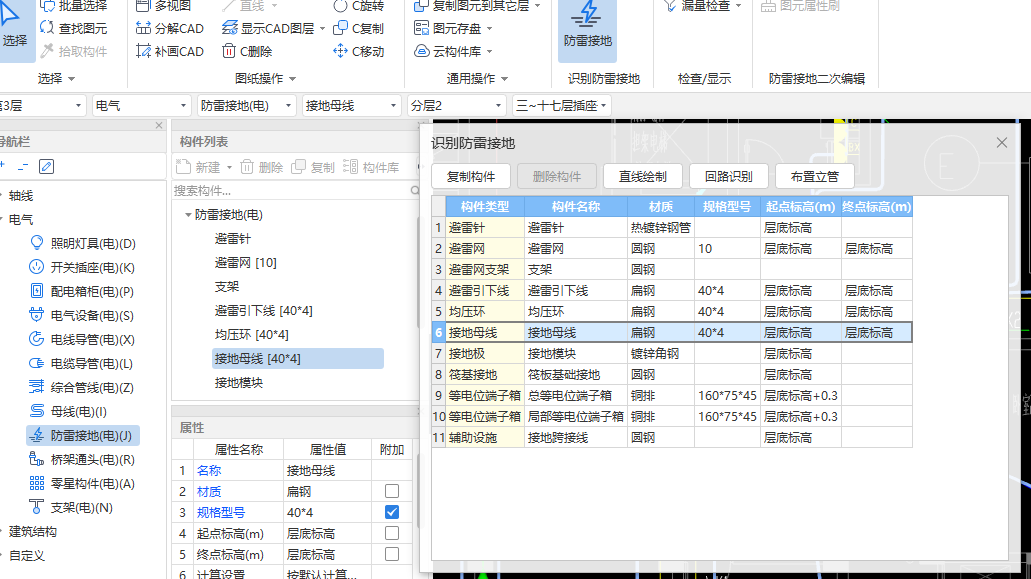

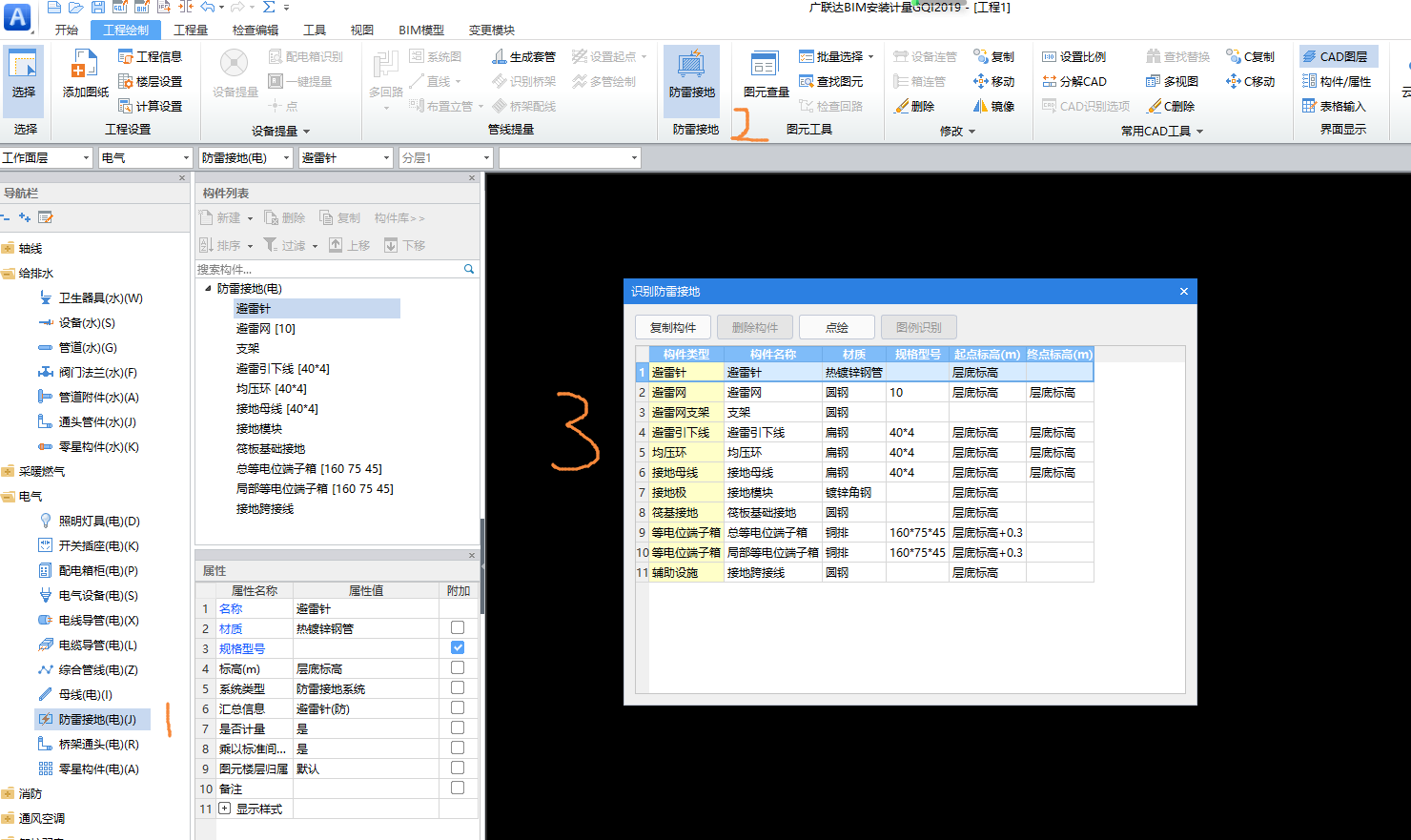

根據圖紙說明建立構件，防雷接地幾個大項：基礎接地、引上線、屋頂避雷網（要注意標高，回路識別后，機房頂部標高及樓面環通線要調整）、戶內等電位、配電房，設備房的均壓環，總等電位，管井均壓環，電梯井+強弱電井的垂直引上線。各類構件有不同的編輯模式，軟件內自帶的構件可以復制再進行編輯，很方便的。
