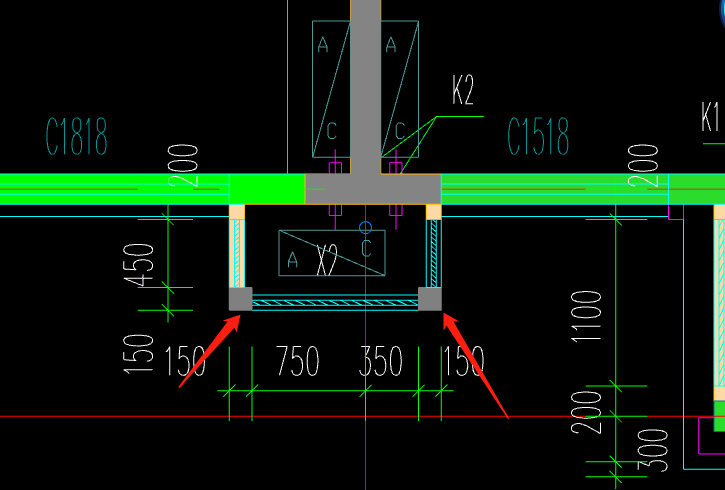

如圖這個地方怎么繪制呢 這個地方應該是空調洞吧 麻煩老師們了
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
這是空調板，放室外機的，板可以用現澆板繪制。

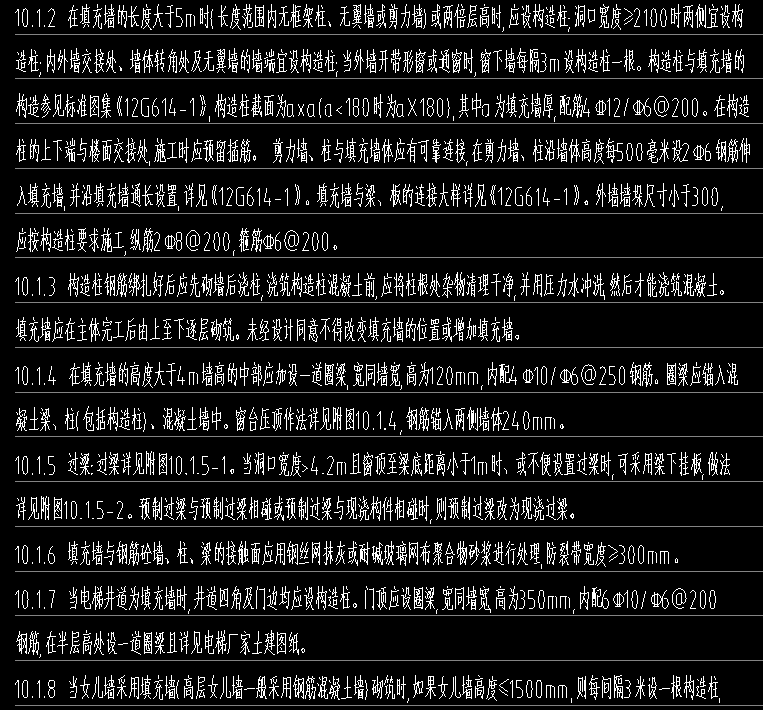

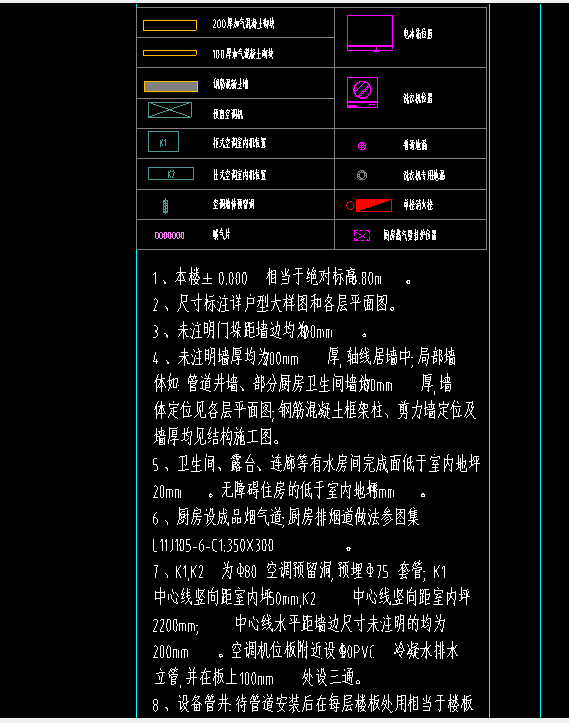

臨空三邊是應該是百葉柵欄，正常不會用砼柱的。用其它繪制，算個面積就可以了。看看節點詳圖應該有詳細做法。
2019-08-16 11:27:40
-
是空調板，帶百葉窗、圍墻和構造柱。
2019-08-16 11:27:28
