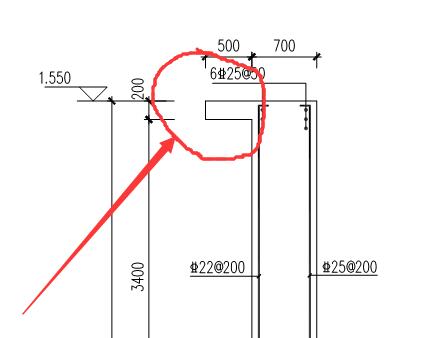

如圖，剪力墻頂板外挑出來的走道板如何定義繪制？
1、如果用挑檐來繪制，那么深入剪力墻內的鋼筋怎么繪制，

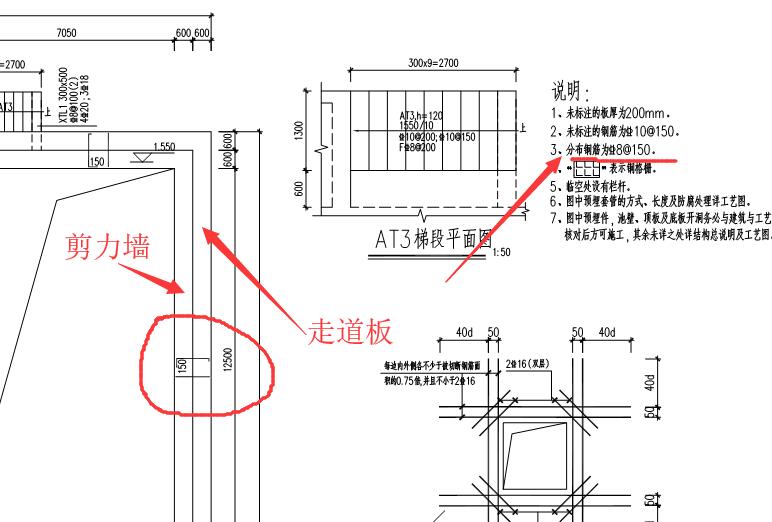

2、圖紙說明分布筋為c8-150，這種走道板圖紙平面、剖面圖上未標注分布筋，是否必須設置分布筋？
問題較多，請各位老師不吝指教！！！謝謝了
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
1、如果用挑檐來繪制，那么深入剪力墻內的鋼筋怎么繪制，
用挑檐來繪制，要編輯截面，在截面上設置鋼筋，深入剪力墻內的鋼筋也要布置上，伸出挑檐（500），伸出到剪力墻側范圍即可
2、圖紙說明分布筋為c8-150，這種走道板圖紙平面、剖面圖上未標注分布筋，是否必須設置分布筋？
需要設置分布筋的
2019-07-31 08:45:21
-
建議直接用板繪制，或者用圈梁繪制，分布筋是必須布置的，用板繪制的話直接像板一樣布置鋼筋就行了，圈梁的話可在鋼筋業務屬性里用其他鋼筋或者其他箍筋布置鋼筋
2019-07-31 09:07:34
-
挑出部分用板構件定義布置。
2019-07-31 09:11:06
