給水系統圖中的正方形和三角形是什么意思

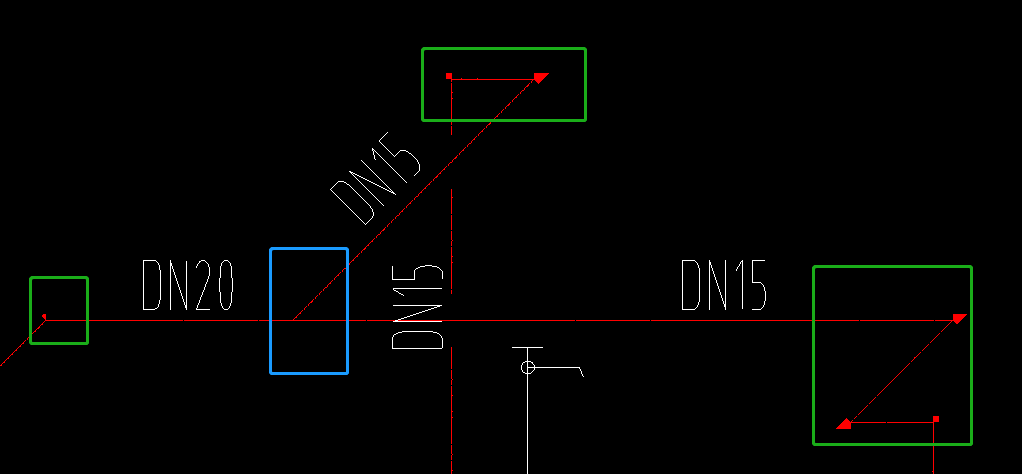

如圖所示，用綠色框出來的代表什么，是閥門嗎？
從藍色框后面的管都是DN15的嗎？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
一、如圖所示，用綠色框出來的代表什么，是閥門嗎？
答：不是閥門，是彎頭組成的管道轉彎。
二、從藍色框后面的管都是DN15的嗎？
答：對，三通過后的管，都是DN15D 。
2019-07-27 05:05:24
-
這些應該畫圖的標注的問題，不是配件，應該是管道 在這些位置有彎頭等，或者在這些位置管道管道有轉彎，
你圖里畫藍框的位置就是變徑部分，從這個交點以后管徑就是DN15的
首次提交 2019-07-26 22:56:45 最近修改2019-07-26 22:57:48 (修改過1次)
-
綠色框的位置是對應管件大小的90°彎頭
藍色框內交點的三邊分別是DN20、DN15、DN15，你說的也應該是這個意思
2019-07-26 23:41:51
-
這是CAD設計中用多線段繪制，導入軟件后自動分解，所以存在的填充而已，不需要管；
藍色框左邊是DN20，上邊及右邊是DN15.
2019-07-27 00:28:54
